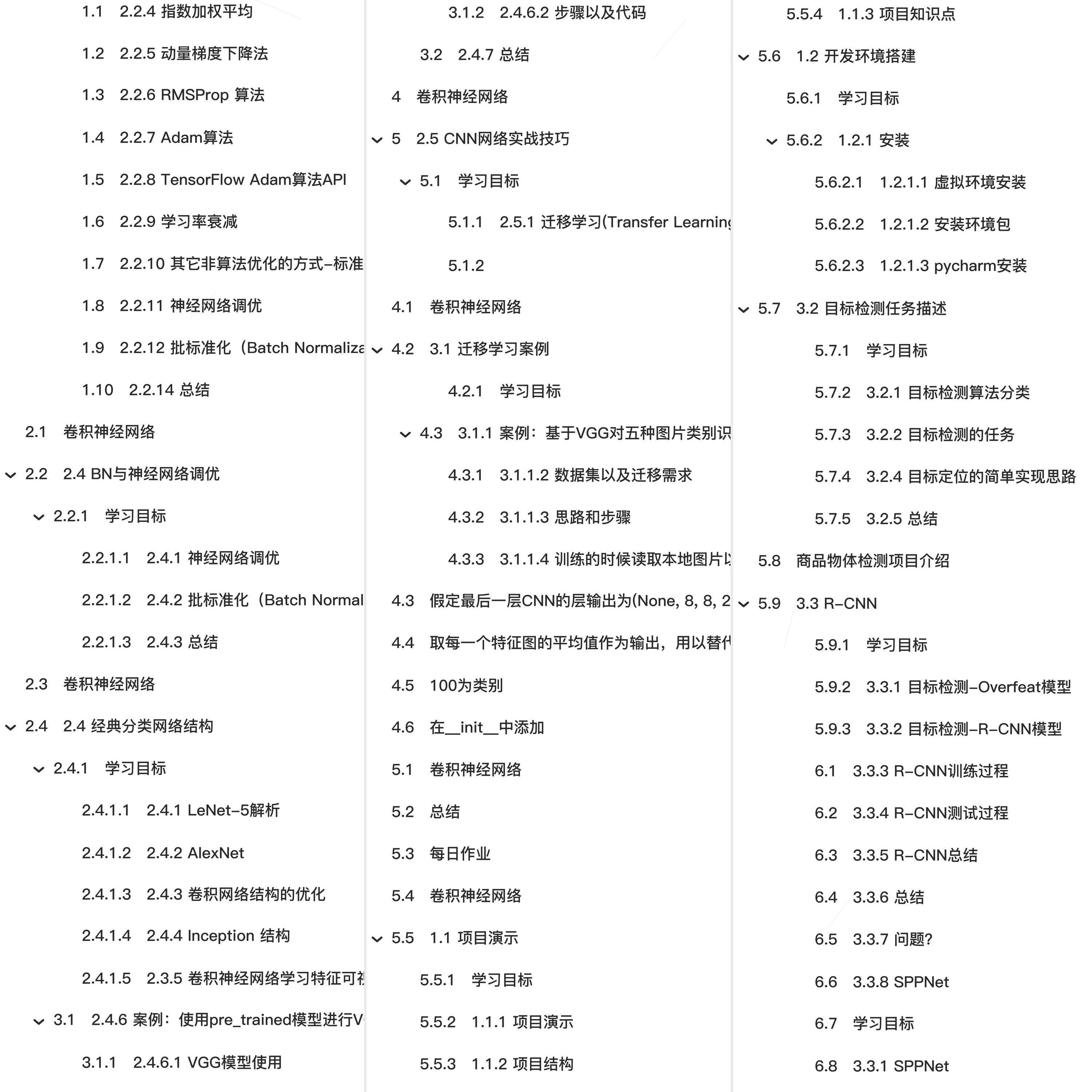

🎯🎯🎯全教程总章节

🚀🚀🚀本篇主要内容

卷积神经网络

总结

每日

卷积神经网络

1.1 项目演示

学习目标

  • 目标

  • 了解项目的演示结果

  • 应用

  • 无

1.1.1 项目演示

项目已经部署上线，Web端演示

1.1.2 项目结构

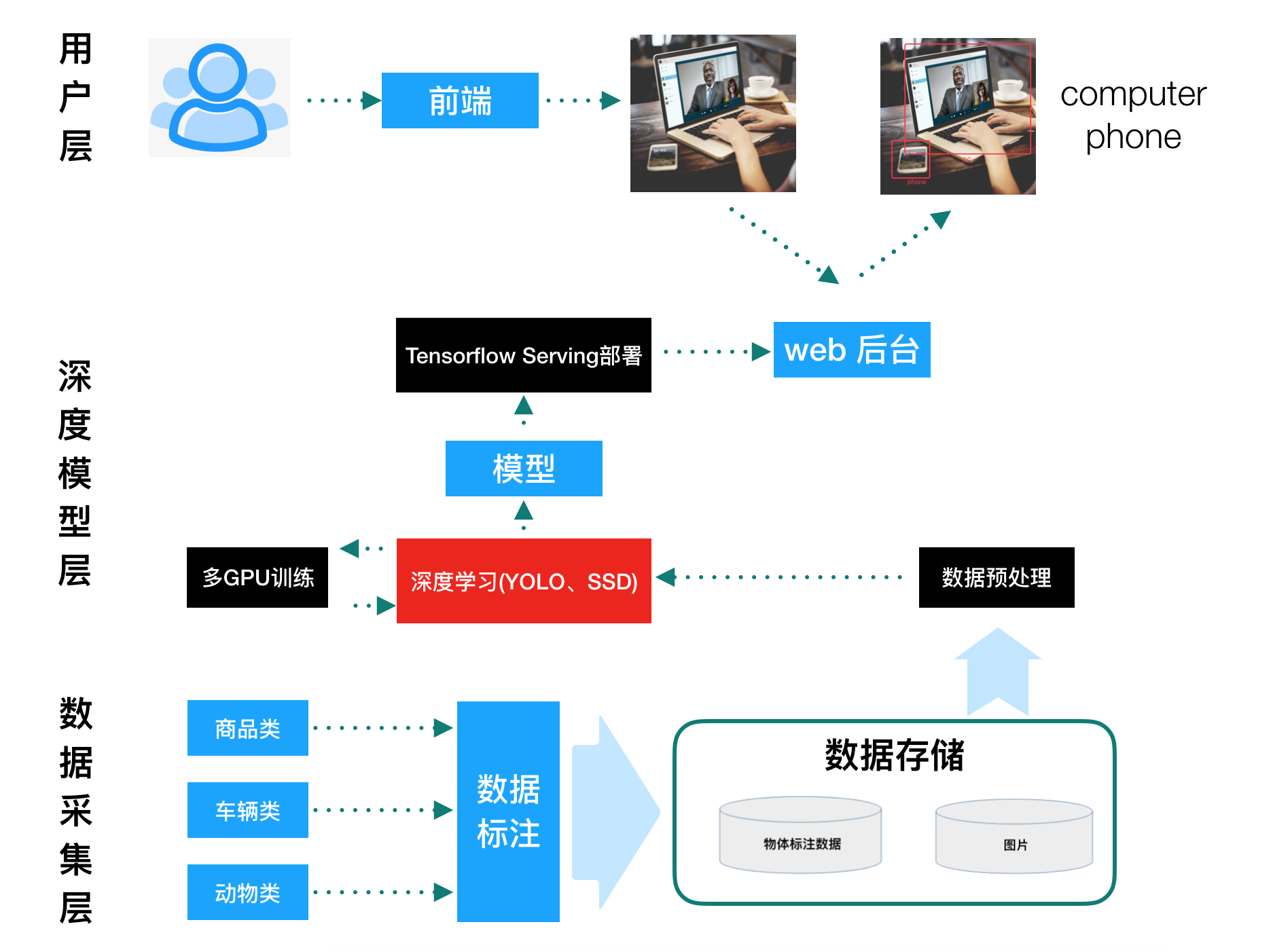

1.1.3 项目知识点

  • 神经网络
  • 卷积网络

  • TensorFlowAPI操作

  • RCNN以及相关算法

  • YOLO与SSD

  • 算法接口介绍

  • 数据集标记格式

  • 数据集存储与读取

  • 数据接口实现

  • 模型接口实现

  • 训练、设备部署逻辑实现
  • 测试接口
  • TensorFlow serving部署模型
  • Web server+TensorFlow serving Client

1.2 开发环境搭建

学习目标

  • 目标

  • 无

  • 应用

  • 开发环境搭建

1.2.1 安装

1.2.1.1 虚拟环境安装

这里选择virtualenv,可以选择anaconda安装（查阅资料解决安装）

linux下先安装：

sudo apt-get update
sudo apt-get install python3-dev python3-pip

mac先安装:

使用 Homebrew 软件包管理器进行安装：
brew update
brew install python  # Python 3
  • 1、现在虚拟环境管理工具, 环境隔离(python3版本)）
sudo pip3 install -U virtualenv
  • 2、配置参数,创建一个virtualenv的文件夹
export WORKON_HOME=$HOME/virtualenv
source /usr/local/bin/virtualenvwrapper.sh
  • 3、新建虚拟环境
mkvirtualenv + -p  /user/bin/python(python版本所在位置) + test(虚拟环境名称)
  • 4、进入虚拟环境
workon tf

1.2.1.2 安装环境包

安装 TensorFlow在64 位系统上测试这些系统支持 TensorFlow：

  • Ubuntu 16.04 或更高版本
  • Windows 7 或更高版本
  • macOS 10.12.6 (Sierra) 或更高版本（不支持 GPU）

进入虚拟环境当中再安装。刚开始的环境比较简单，只要下载tensorflow即可

  • 环境包：
pip install tensorflow==1.12

注：如果需要下载GPU版本的（TensorFlow只提供windows和linux版本的，没有Macos版本的）参考官网https://www.tensorflow.org/install/gpu?hl=zh-cn,

1、虚拟机下linux也是用不了GPU版本TensorFlow

2、本机单独的windows和本机单独的unbuntu可以使用GPU版本TensorFlow，需要安装相关驱动

1.2.1.3 pycharm安装

3.2 目标检测任务描述

学习目标

LightGBM 文档

  • 目标

  • 了解目标检测算法分类

  • 知道目标检测的常见指标IoU
  • 了解目标定位的简单实现方式

PyPDF2 文档

  • 应用

  • 无

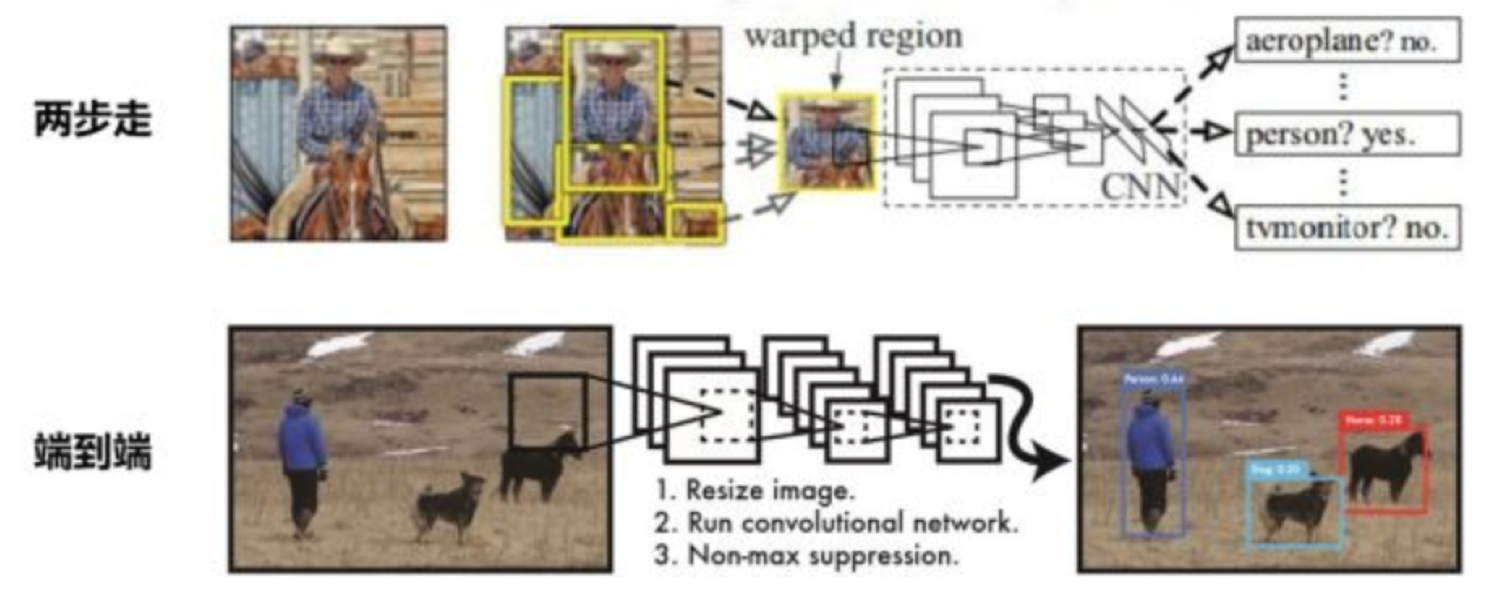

3.2.1 目标检测算法分类

  • 两步走的目标检测：先进行区域推荐，而后进行目标分类

  • 代表：R-CNN、SPP-net、Fast R-CNN、Faster R-CNN

  • 端到端的目标检测：采用一个网络一步到位

  • 代表：YOLO、SSD

3.2.2 目标检测的任务

3.2.2.1 分类原理回顾

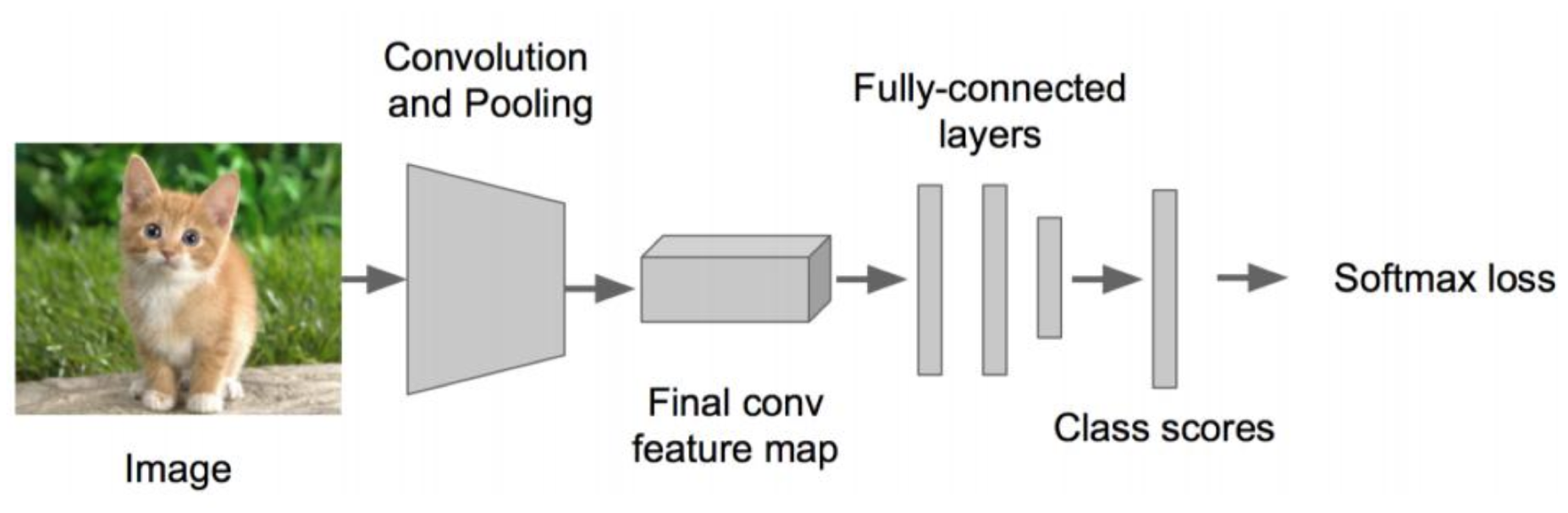

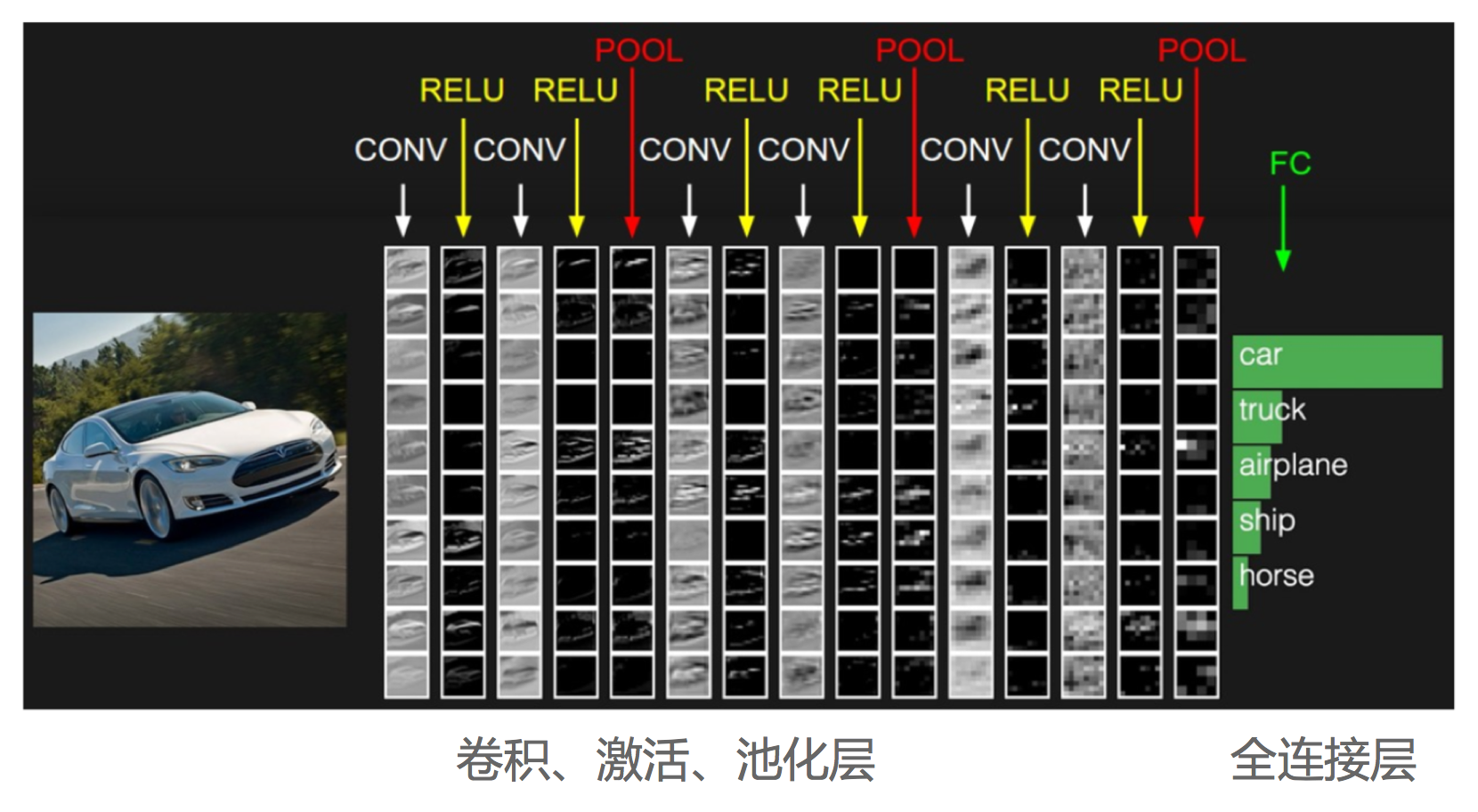

先来回归下分类的原理，这是一个常见的CNN组成图，输入一张图片，经过其中卷积、激活、池化相关层，最后加入全连接层达到分类概率的效果

  • 分类的损失与优化

在训练的时候需要计算每个样本的损失，那么CNN做分类的时候使用softmax函数计算结果，损失为交叉熵损失

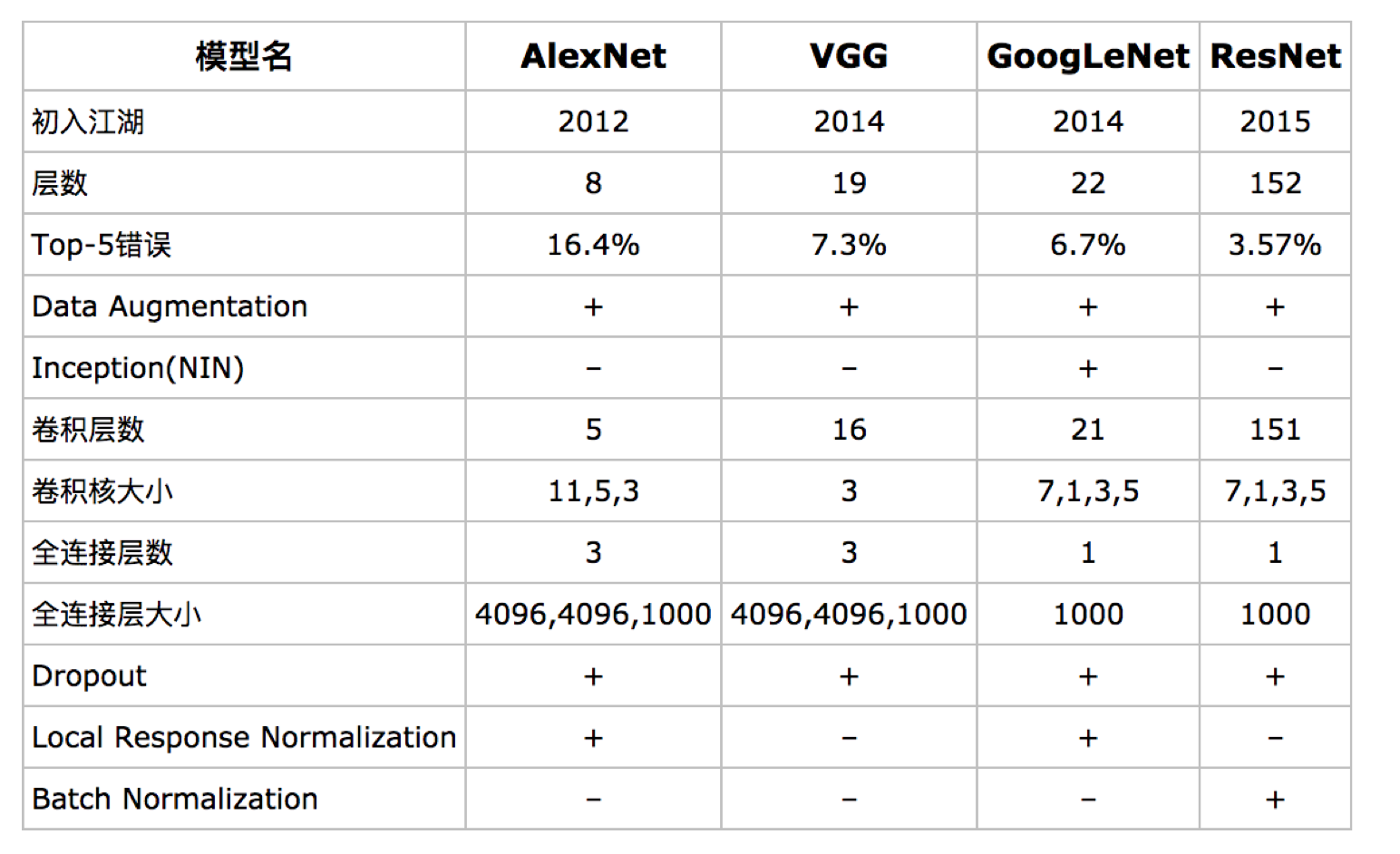

  • 常见CNN模型

对于目标检测来说不仅仅是分类这样简单的一个图片输出一个结果，而且还需要输出图片中目标的位置信息，所以从分类到检测，如下图标记了过程:

  • 分类

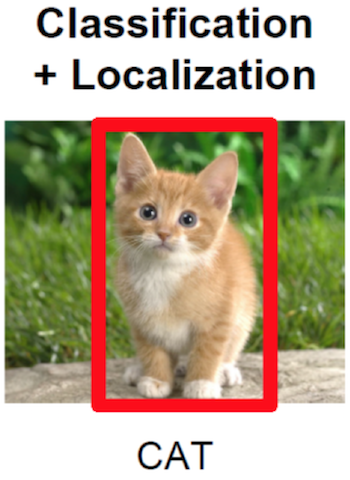

  • 分类+定位（只有一个对象的时候）

  • 目标检测

3.2.2.2 检测的任务

  • 分类：

  • N个类别

  • 输入：图片
  • 输出：类别标签
  • 评估指标：Accuracy

  • 定位：

  • N个类别

  • 输入：图片
  • 输出：物体的位置坐标
  • 主要评估指标：IOU

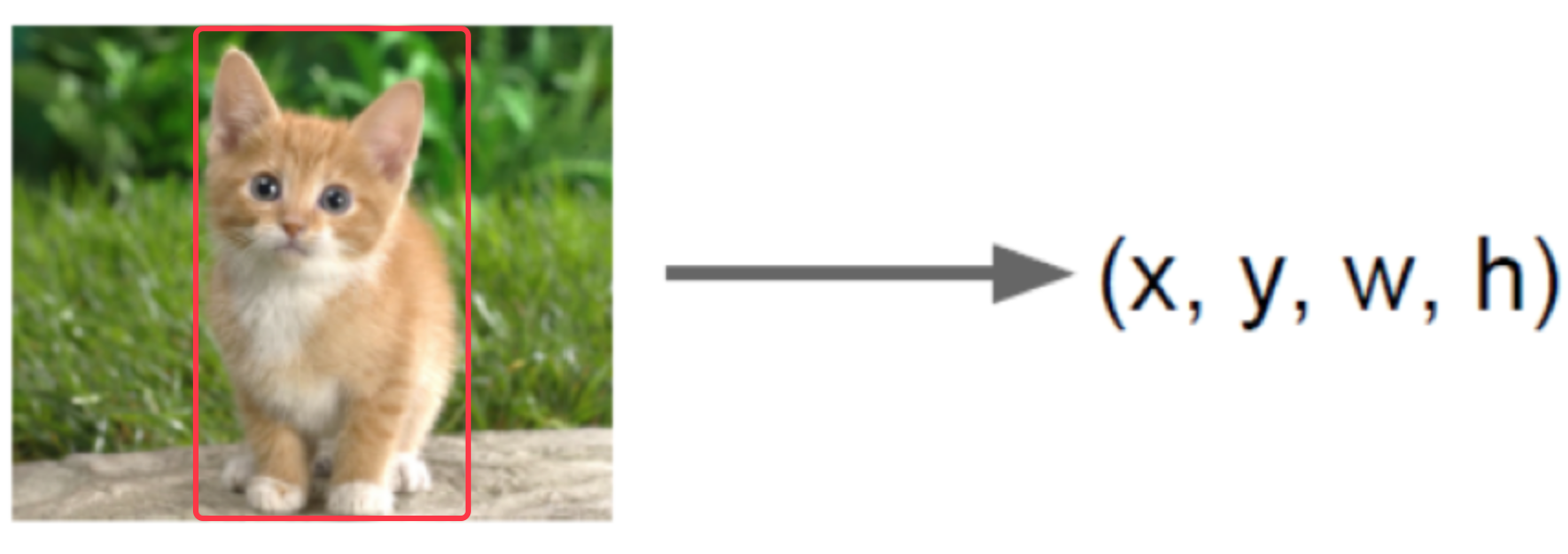

其中 得出来的(x,y,w,h)有一个专业的名词，叫做bounding box(bbox).

3.2.2.4 检测的评价指标
任务description输入输出评价标准
Detection and Localization (检测和定位)在输入图片中找出存在的物体类别和位置(可能存在多种物体)图片(image )类别标签(categories)和 位置(bbox(x,y,w,h))IoU (Intersection over Union) mAP (Mean Average Precision)

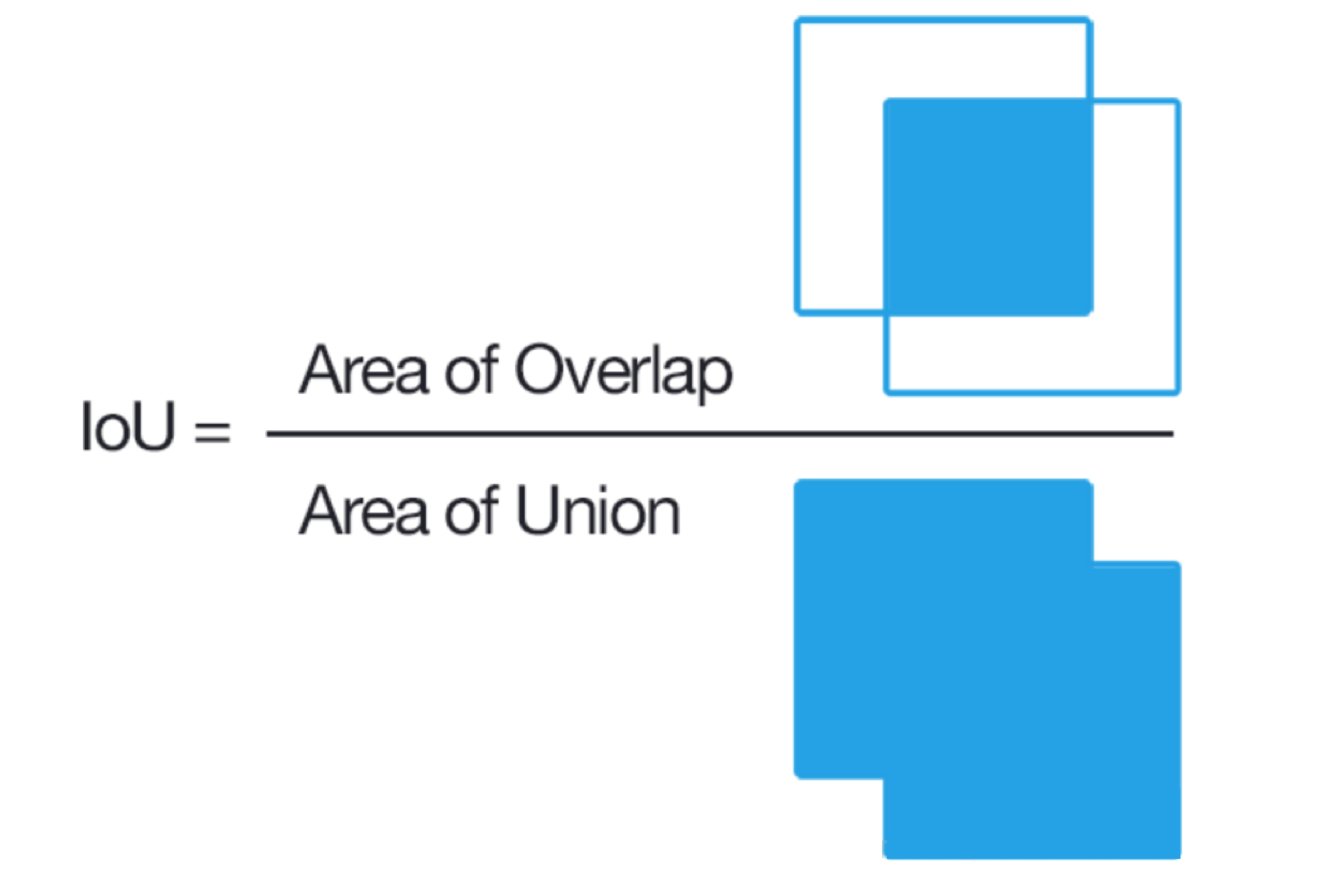

  • IoU（交并比）

  • 两个区域的重叠程度overlap：侯选区域和标定区域的IoU值

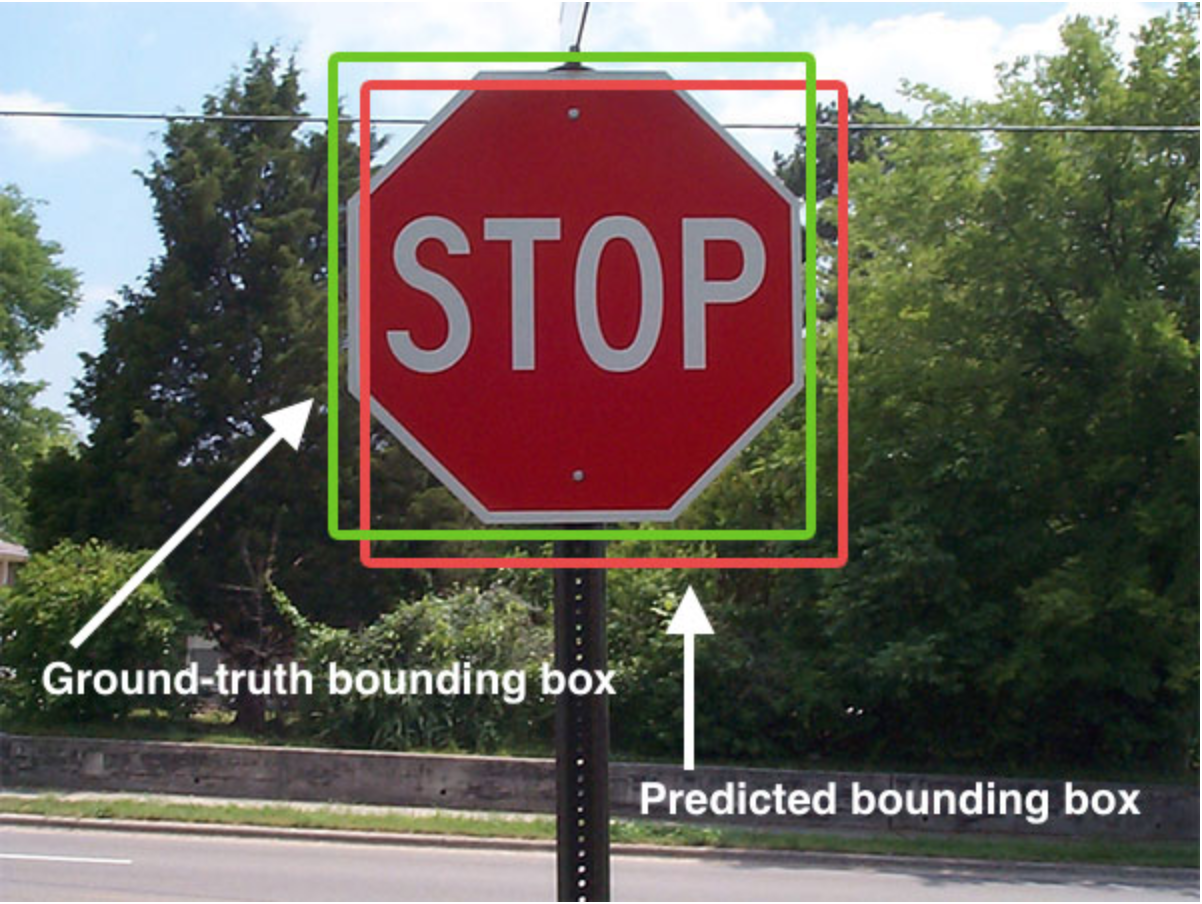

3.2.2.3 两种Bounding box名称

在目标检测当中，对bbox主要由两种类别。

  • Ground-truth bounding box：图片当中真实标记的框
  • Predicted bounding box：预测的时候标记的框

一般在目标检测当中， 预测的框有可能很多个，真实框GT也有很多个。

3.2.4 目标定位的简单实现思路

在分类的时候 直接输出各个类别的概率，如果再加上定位的话， 可以考虑在网络的最后输出加上位置信息。

3.2.4.1 回归位置

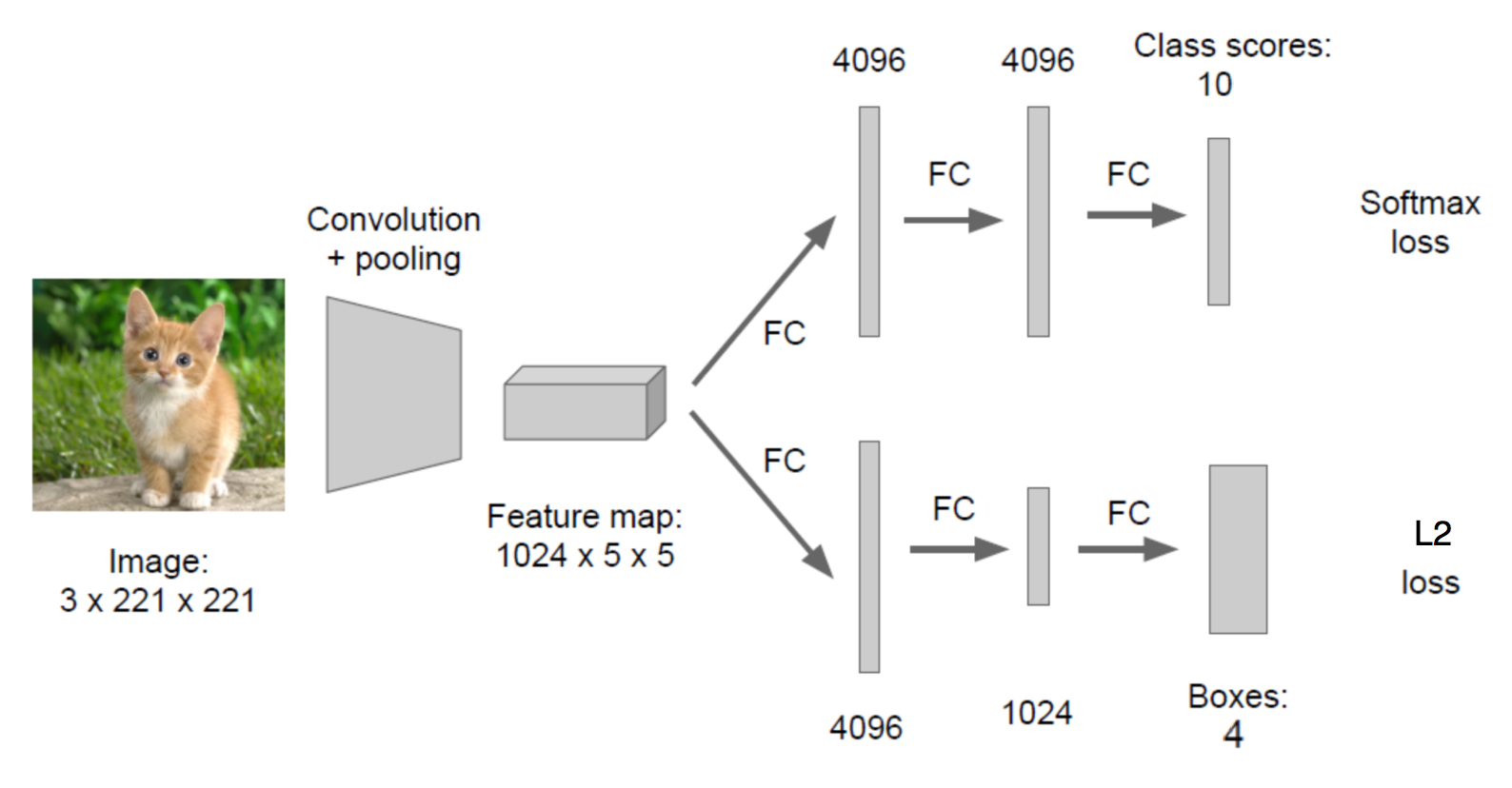

增加一个全连接层，即为FC1、FC2

  • FC1：作为类别的输出

  • FC2：作为这个物体位置数值的输出

假设有10个类别，输出[p1,p2,p3,...,p10]，然后输出这一个对象的四个位置信息[x,y,w,h]。同理知道要网络输出什么，如果衡量整个网络的损失

  • 对于分类的概率，还是使用交叉熵损失
  • 位置信息具体的数值，可使用MSE均方误差损失（L2损失）

如下图所示

3.2.5 总结

  • 掌握目标检测的算法分类
  • 掌握分类，分类与定位，目标检测的区别
  • 掌握分类与定位的简单方法、损失衡量

产品物体检测项目介绍

3.3 R-CNN

学习目标

  • 目标

  • 了解Overfeat模型的移动窗口方法

  • 说明R-CNN的完整结构过程
  • 了解选择性搜索
  • 了解Crop+Warp的作用
  • 知道NMS的过程以及作用
  • 了解候选区域修正过程
  • 说明R-CNN的训练过程

  • 说明R-CNN的缺点

  • 应用

  • 无

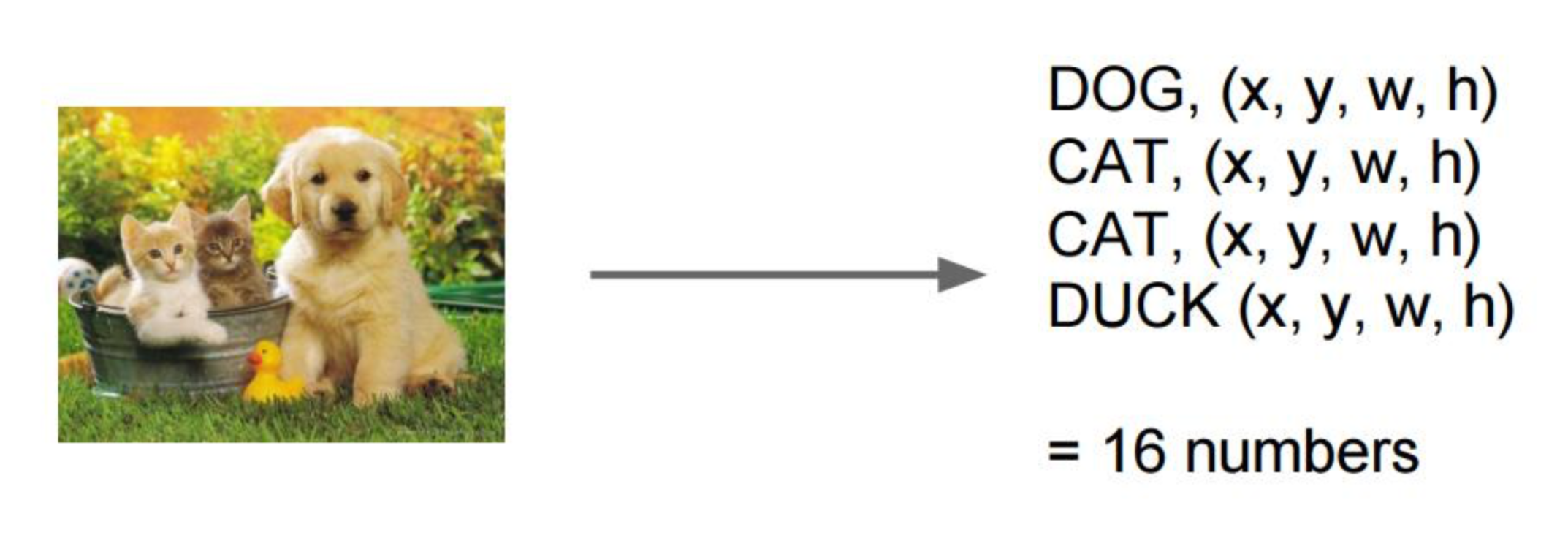

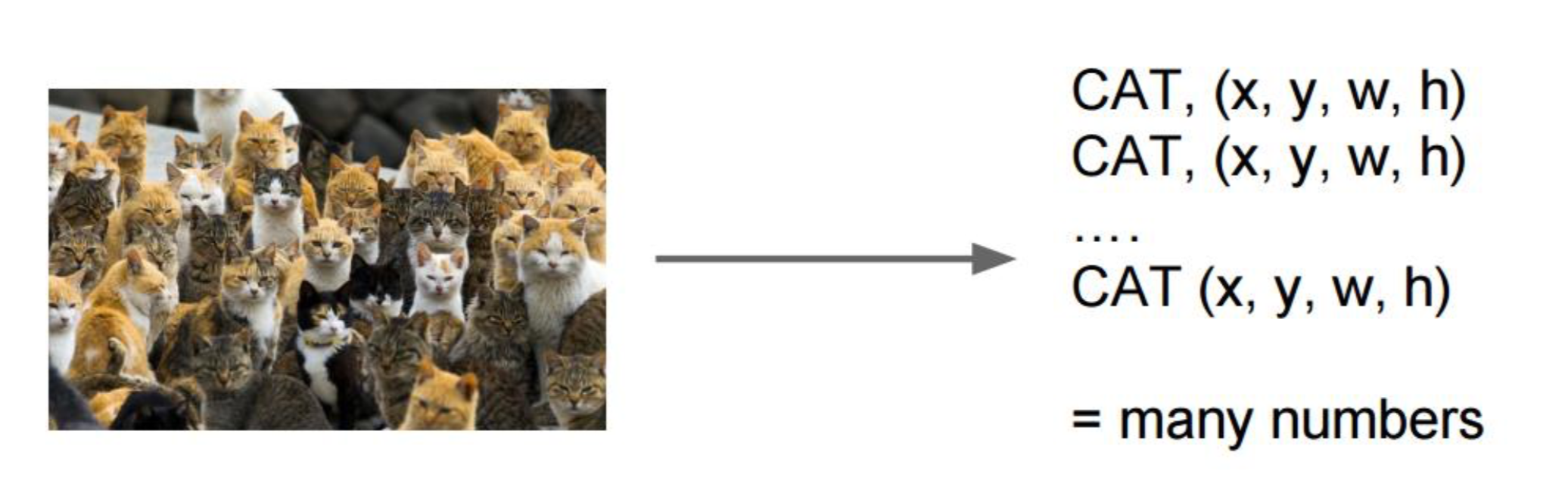

对于一张图片当中多个目标，多个类别的时候。前面的输出结果是不定的，有可能是以下有四个类别输出这种情况。或者N个结果，这样的话，网络模型输出结构不定

所以需要一些他的方法解决目标检测（多个目标）的问题，试图将一个检测问题简化成分类问题

3.3.1 目标检测-Overfeat模型

3.3.1.1 滑动窗口

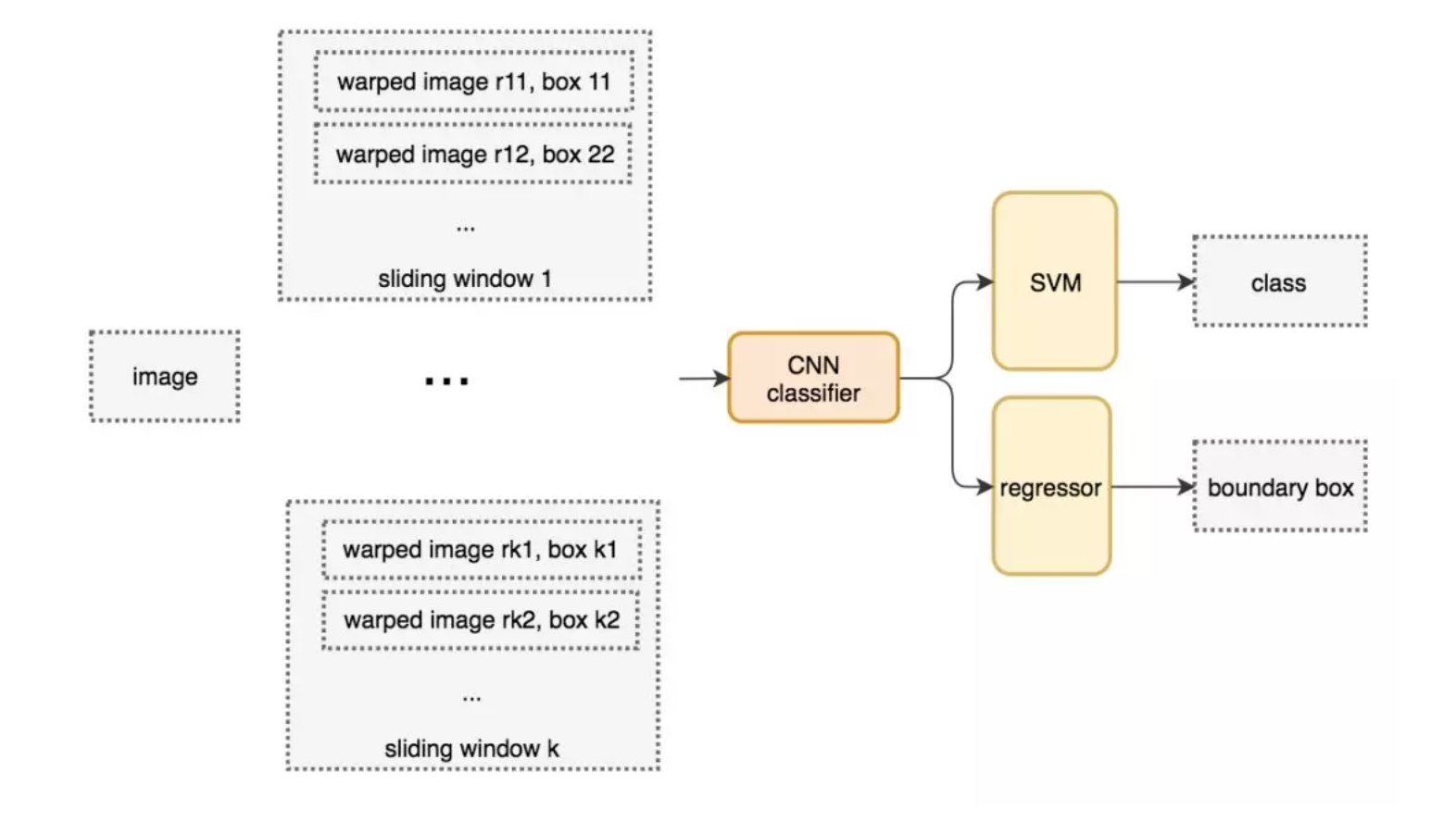

目标检测的暴力方法是从左到右、从上到下滑动窗口，利用分类识别目标。为了在不同观察距离处检测不同的目标类型， 使用不同大小和宽高比的窗口。如下图所示：

这样就变成每张子图片输出类别以及位置，变成分类问题。但是滑动窗口需要初始设定一个固定大小的窗口，这就遇到了一个问题，有些物体适应的框不一样，所以需要提前设定K个窗口，每个窗口滑动提取M个，总共K x M 个图片，通常会直接将图像变形转换成固定大小的图像，变形图像块被输入 CNN 分类器中，提取特征后， 使用一些分类器识别类别和该边界框的另一个线性回归器。

那这种方法是怎么去利用数据训练的？

3.3.1.2 训练数据集

首先 会准备所需要的训练集数据，每张图片的若干个子图片以及每张图片的类别位置,如下 从某张图片中滑动出的若干的图片。

3.3.1.3 Overfeat模型总结

这种方法类似一种暴力穷举的方式，会消耗大量的计算力量，并且由于窗口大小问题可能会造成效果不准确

。但是提供了一种解决目标检测问题的思路

3.3.2 目标检测-R-CNN模型

在CVPR 2014年中Ross Girshick提出R-CNN。

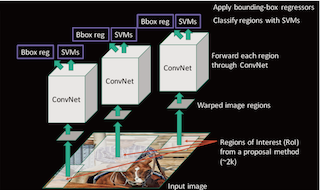

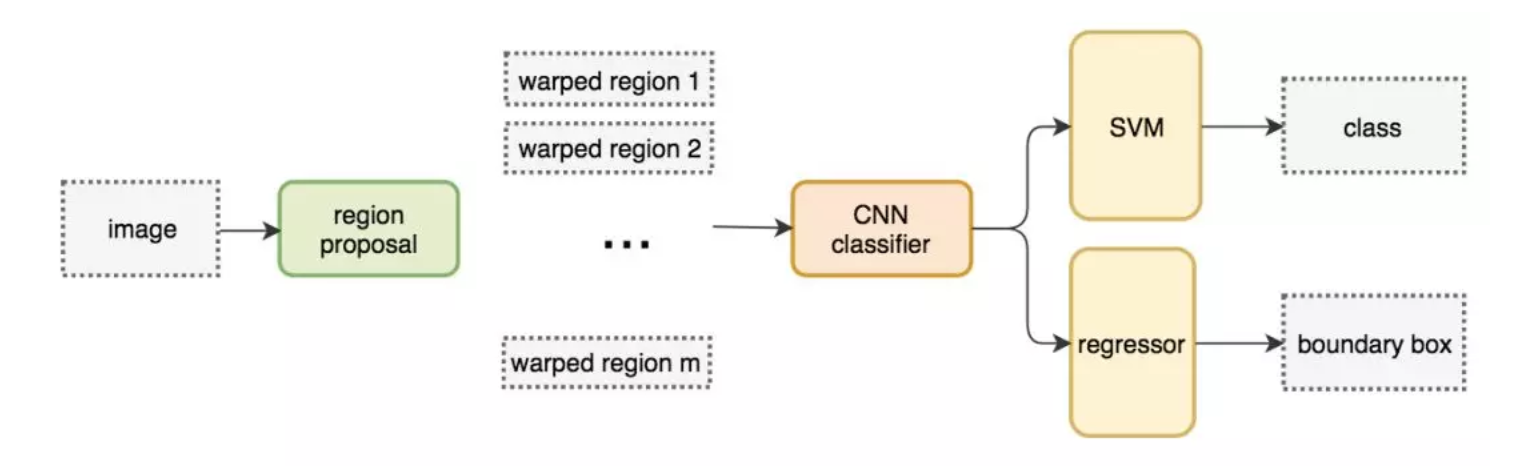

3.3.2.1 完整R-CNN结构

不使用暴力方法，而是用候选区域方法（region proposal method）,创建目标检测的区域改变了图像领域实现物体检测的模型思路，R-CNN是以深度神经网络为基础的物体检测的模型 ，R-CNN在当时以优异的性能令世人瞩目，以R-CNN为基点，后续的SPPNet、Fast R-CNN、Faster R-CNN模型都是照着这个物体检测思路。

  • 步骤（以AlexNet网络为基准）

  • 1.找出图片中可能存在目标的侯选区域region proposal

  • 2.进行图片大小调整为了适应AlexNet网络的输入图像的大小227×227，通过CNN对候选区域提取特征向量，2000个建议框的CNN特征组合成2000×4096维矩阵
  • 3.将2000×4096维特征与20个SVM组成的权值矩阵4096×20相乘(20种分类，SVM是二分类器，则有20个SVM)，获得2000×20维矩阵
  • 4.分别对2000×20维矩阵中每一列即每一类进行非极大值抑制（NMS:non-maximum suppression）剔除重叠建议框，得到该列即该类中得分最高的一些建议框
  • 5.修正bbox，对bbox做回归微调

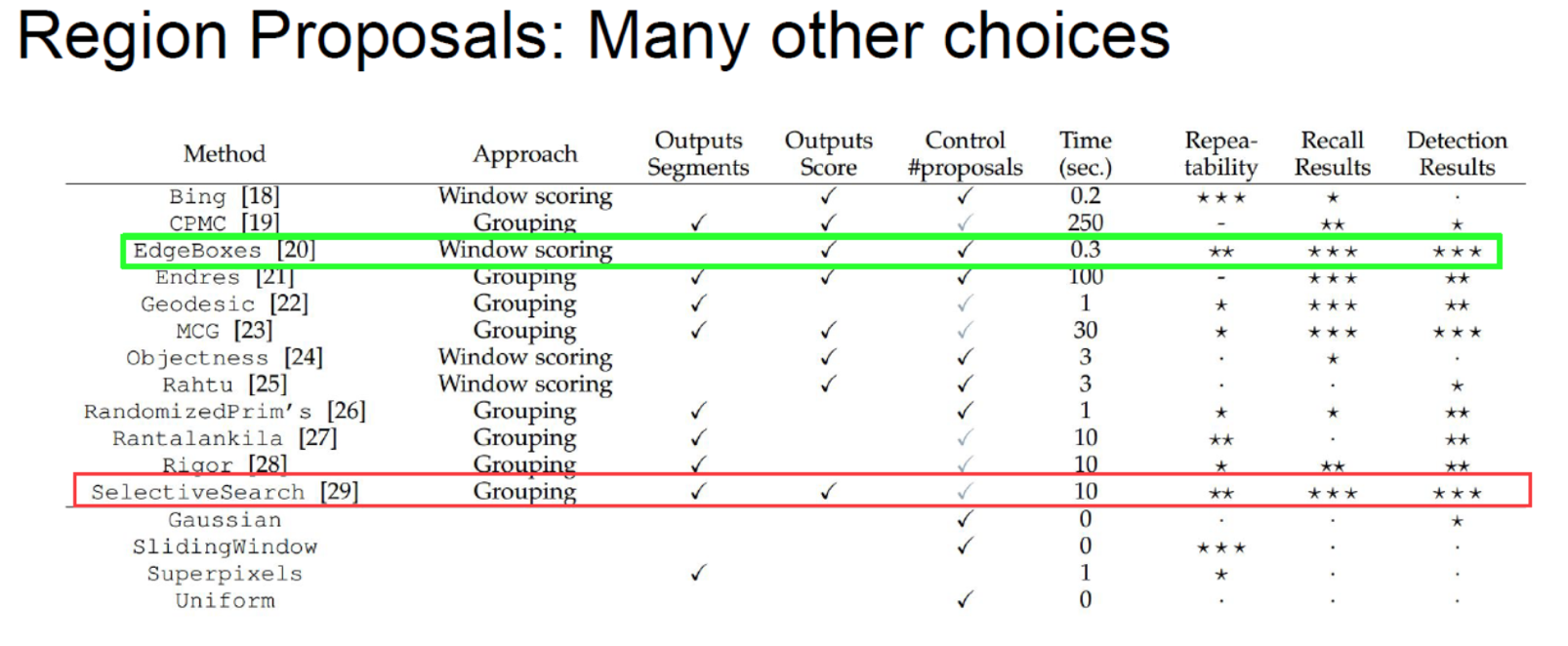

3.3.2.2 候选区域（了解）

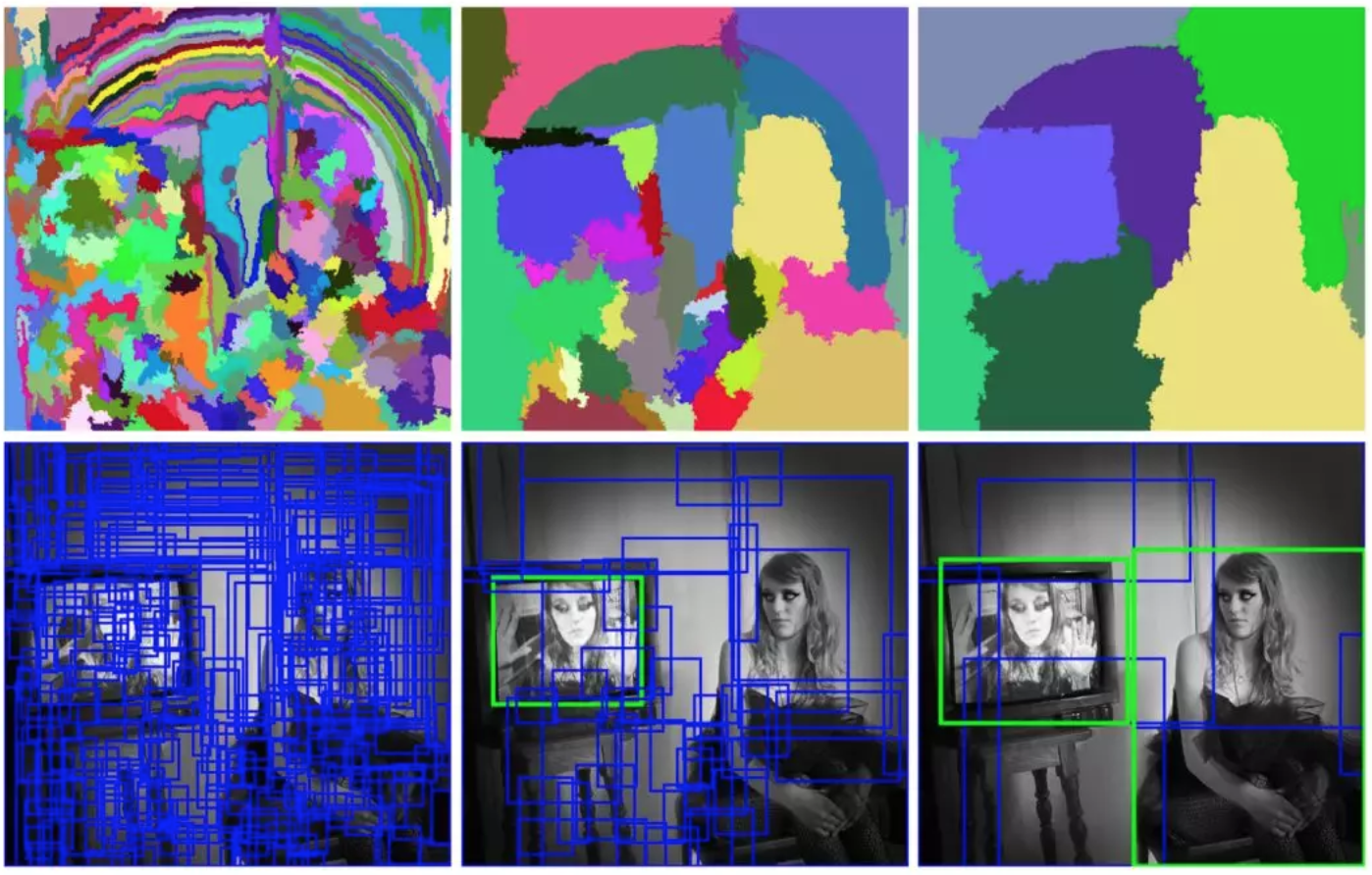

选择性搜索（SelectiveSearch，SS）中，首先将每个像素作为一组。然后，计算每一组的纹理，并将两个最接近的组结合起来。但是为了避免单个区域吞噬其他区域， 首先对较小的组进行分组。 继续合并区域，直到所有区域都结合在一起。下图第一行展示了如何使区域增长，第二行中的蓝色矩形代表合并过程中所有可能的 ROI。

SelectiveSearch在一张图片上提取出来约2000个侯选区域，需要注意的是这些候选区域的长宽不固定。 而使用CNN提取候选区域的特征向量，需要接受固定长度的输入，所以需要对候选区域做一些尺寸上的修改。

3.3.2.3 Crop+Warp（了解）

传统的CNN限制了输入必须固定大小，所以在实际使用中往往需要对原图片进行crop或者warp的操作

  • crop：截取原图片的一个固定大小的patch
  • warp：将原图片的ROI缩放到一个固定大小的patch

无论是crop还是warp，都无法保证在不失真的情况下将图片传入到CNN当中。会使用一些方法尽量让图片保持最小的变形。

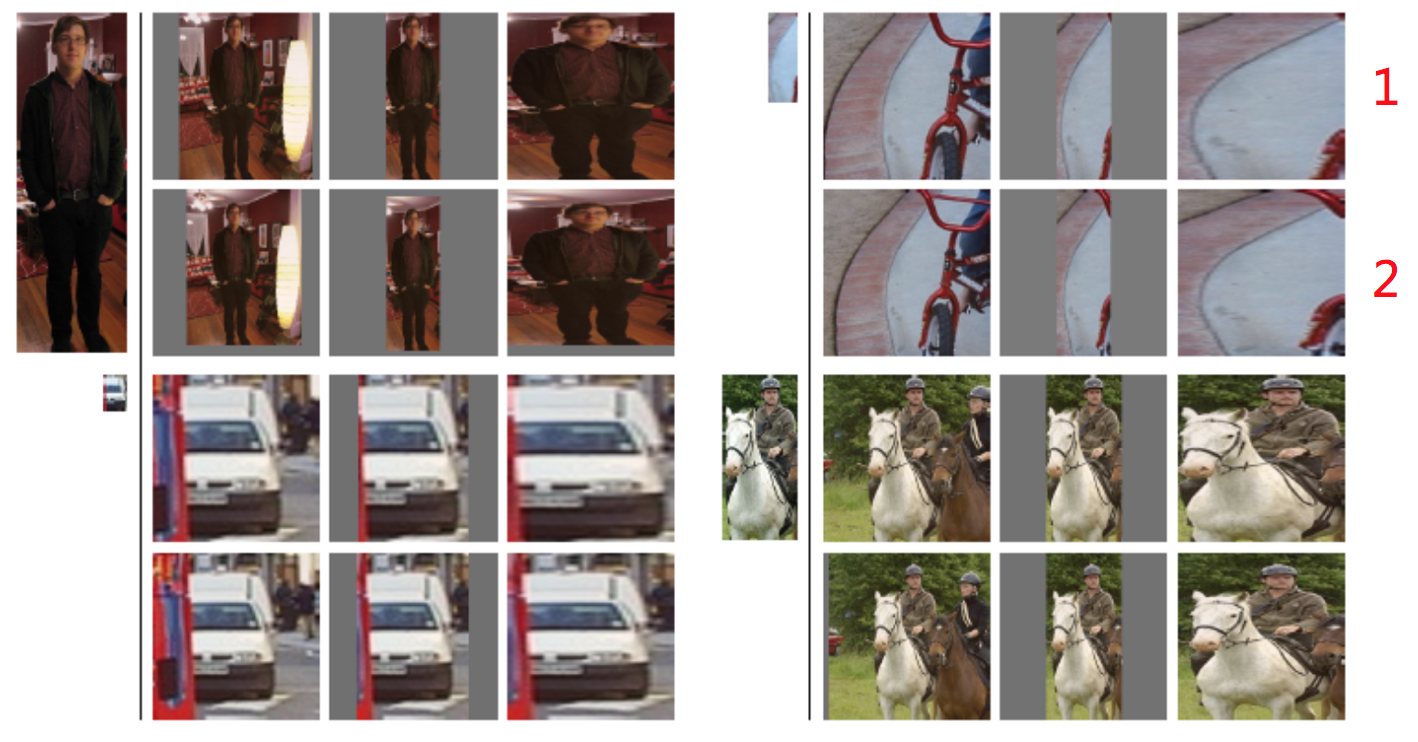

  • 1.各向异性缩放：即直接缩放到指定大小，这可能会造成不必要的图像失真

  • 2.各向同性缩放：在原图上出裁剪侯选区域， (采用侯选区域的像素颜色均值)填充到指定大小在边界用固定的背景颜色

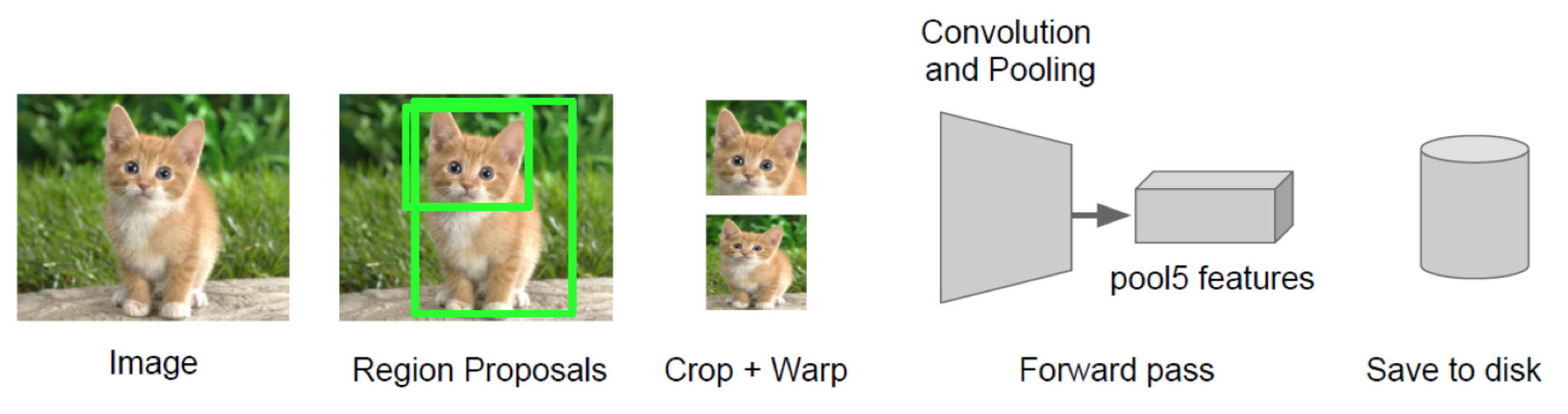

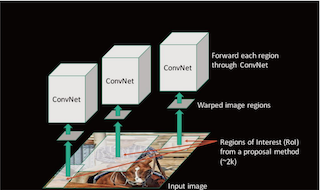

3.3.2.4 CNN网络提取特征

在侯选区域的基础上提取出更高级、更抽象的特征，这些高级特征是作为下一步的分类器、回归的输入数据。

提取的这些特征将会保存在磁盘当中（这些提取的特征才是真正的要训练的数据）

3.3.2.5 特征向量训练分类器SVM

假设一张图片的2000个侯选区域，那么提取出来的就是2000 x 4096这样的特征向量（R-CNN当中默认CNN层输出4096特征向量）。那么最后需要对这些特征进行分类，R-CNN选用SVM进行二分类。假设检测N个类别，那么会提供20个不同类别的SVM分类器，每个分类器都会对2000个候选区域的特征向量分别判断一次，这样得出[2000, 20]的得分矩阵，如下图所示

  • 每个SVM分类器做的事情

  • 判断2000个候选区域是某类别，还是背景

3.3.2.6 非最大抑制（NMS）

  • 目的

  • 筛选候选区域，得到最终候选区域结果

  • 迭代过程

  • 对于所有的2000个候选区域得分进行概率筛选

  • 然后对剩余的候选框，每个类别进行IoU（交并比）>= 0.5 筛选

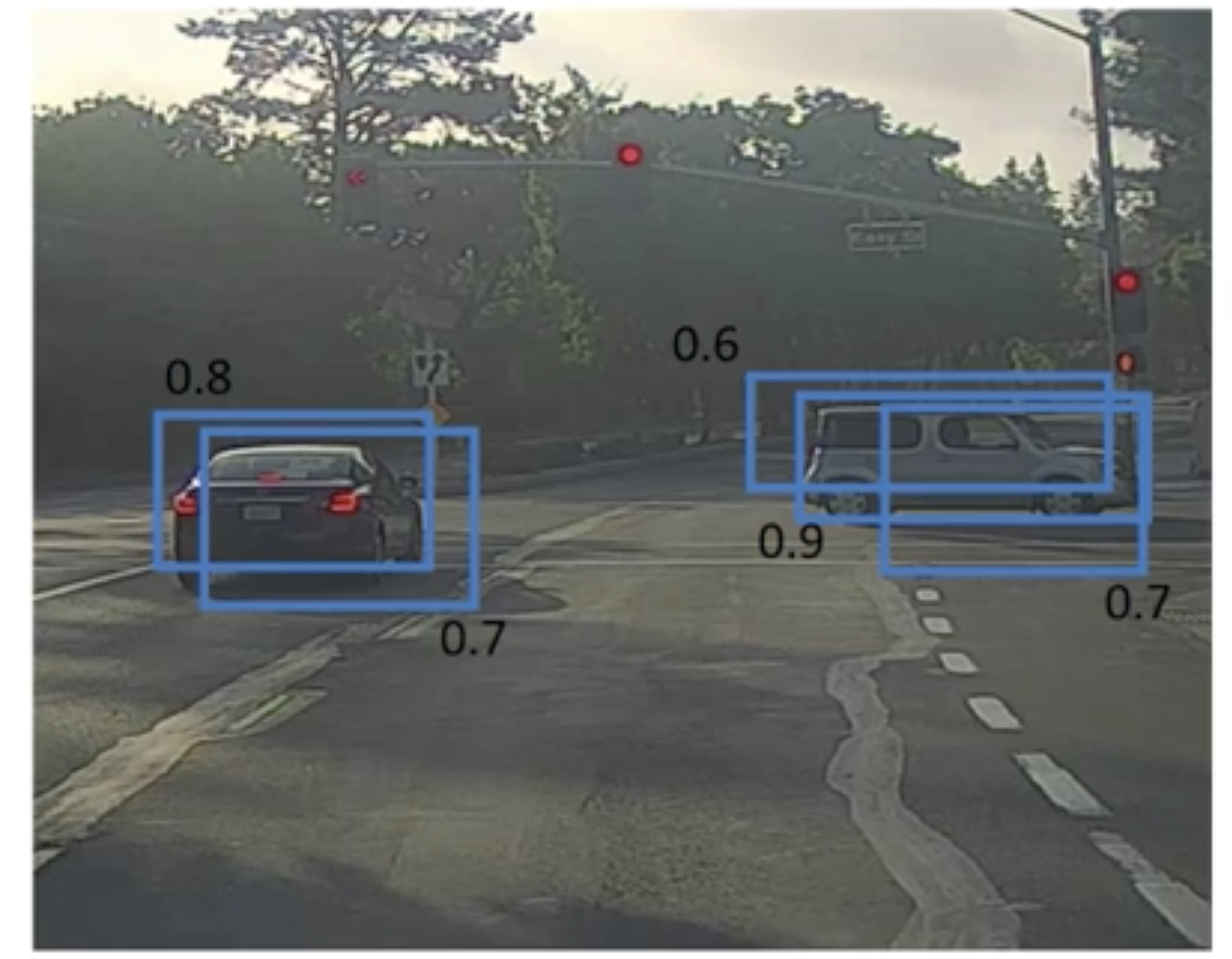

假设现在滑动窗口有：A、B、C、D、E 5个候选框，

  • 第一轮：假设B是得分最高的，与B的IoU＞0.5删除。现在与B计算IoU，DE结果＞0.5，剔除DE，B作为一个预测结果
  • 第二轮：AC中，A的得分最高，与A计算IoU，C的结果＞0.5，剔除C，A作为一个结果

最终结果为在这个5个中检测出了两个目标为A和B

3.3.2.7 修正候选区域

那么通过非最大一直筛选出来的候选框不一定就非常准确怎么办？R-CNN提供了这样的方法，建立一个bbox regressor

  • 回归用于修正筛选后的候选区域，使之回归于ground-truth，默认认为这两个框之间是线性关系，因为在最后筛选出来的候选区域和ground-truth很接近了

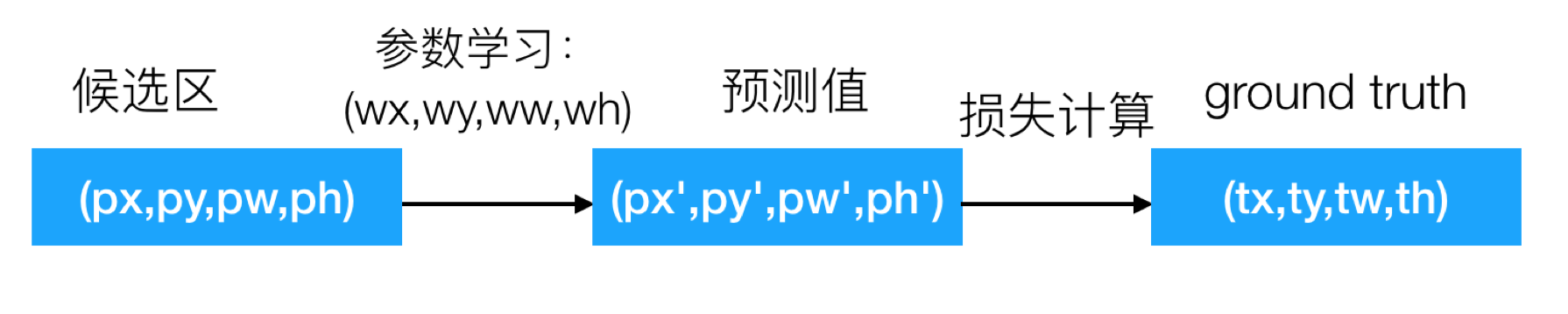

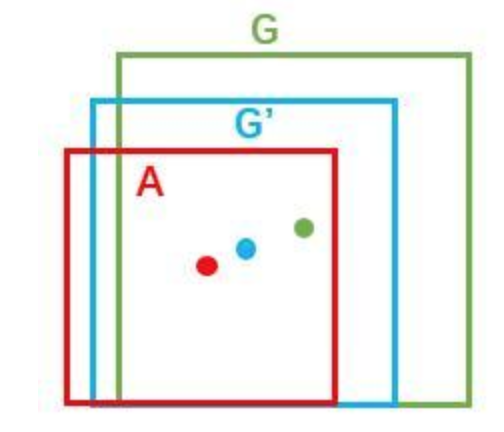

修正过程（线性回归）

  • 给定：anchor A=(A_{x}, A_{y}, A_{w}, A_{h}) 和 GT=[G_{x}, G_{y}, G_{w}, G_{h}]
  • 寻找一种变换F，使得：F(A_{x}, A_{y}, A_{w}, A_{h})=(G_{x}^{'}, G_{y}^{'}, G_{w}^{'}, G_{h}^{'})，其中(G_{x}^{'}, G_{y}^{'}, G_{w}^{'}, G_{h}^{'})≈(G_{x}, G_{y}, G_{w}, G_{h})

3.3.3 R-CNN训练过程

R-CNN的训练过程这些部分，正负样本准备+预训练+微调网络+训练SVM+训练边框回归器

3.3.3.1 训练正负样本准备

对于训练集中的所有图像，采用selective search方式来获取，最后每个图像得到2000个region proposal。但是每个图像不是所有的候选区域都会拿去训练。保证正负样本比例1：3

样本描述
正样本某个region proposal和当前图像上的所有ground truth中重叠面积最大的那个的IOU大于等于0.5，则该region proposal作为这个ground truth类别的正样本
负样本某个region proposal和当前图像上的所有ground truth中重叠面积最大的那个的IOU都小于0.5，则该region proposal作为这个ground truth类别的负样本

这样得出若干个候选区域以及对应的标记结果。

3.3.3.2 预训练(pre-training)

CNN模型层数多，模型的容量大,通常会采用2012年的著名网络AlexNet来学习特征，包含5个卷积层和2个全连接层，利用大数据集训练一个分类器，比如著名的ImageNet比赛的数据集，来训练AlexNet，保存其中的模型参数。

3.3.3.3 微调(fine-tuning)

AlexNet是针对ImageNet训练出来的模型，卷积部分可以作为一个好的特征提取器，后面的全连接层可以理解为一个好的分类器。R-CNN需要在现有的模型上微调卷积参数。

  • 将第一步中得到的样本进行尺寸变换，使得大小一致，然后作为预训练好的网络的输入，继续训练网络（迁移学习）

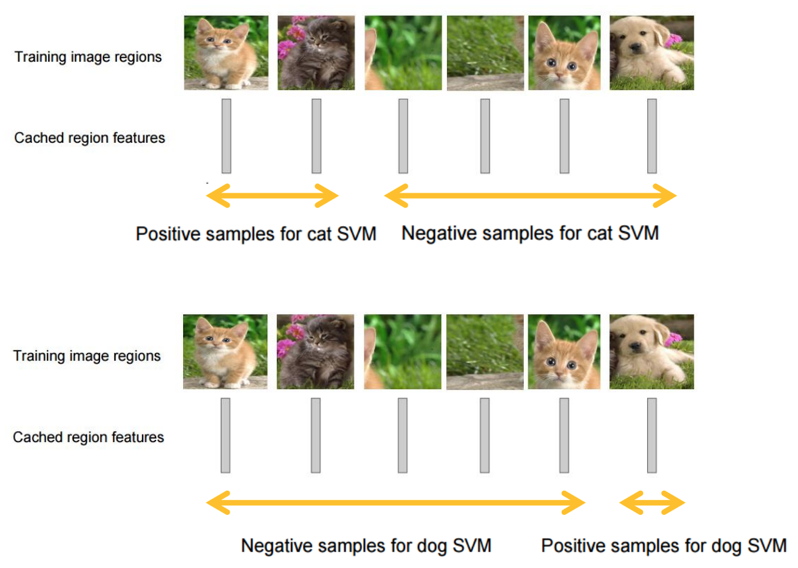

3.3.3.4 SVM分类器

针对每个类别训练一个SVM的二分类器。举例：猫的SVM分类器，输入维度是2000 4096，目标还是之前第一步标记是否属于该类别猫，训练结果是得到SVM的权重矩阵W，W的维度是409620。**

3.3.3.5 bbox回归器训练

只对那些跟ground truth的IoU超过某个阈值且IOU最大的region proposal回归，其余的region proposal不参与。

3.3.4 R-CNN测试过程

  • 输入一张图像，利用selective search得到2000个region proposal。

  • 对所有region proposal变换到固定尺寸并作为已训练好的CNN网络的输入，每个候选框得到的4096维特征

  • 采用已训练好的每个类别的svm分类器对提取到的特征打分，所以SVM的weight matrix是4096 N，N是类别数，这里一共有20个SVM， 得分矩阵是200020

  • 采用non-maximun suppression（NMS）去掉候选框

  • 第上一步得到region proposal进行回归。

3.3.5 R-CNN总结

3.3.5.1 流程总结

  • 表现

  • 在VOC2007数据集上的平均精确度达到66%

3.3.5.2 缺点

  • 1、训练阶段多：步骤繁琐: 微调网络+训练SVM+训练边框回归器。

  • 2、训练耗时：占用磁盘空间大：5000张图像产生几百G的特征文件。（VOC数据集的检测结果，因为SVM的存在）

  • 3、处理速度慢: 使用GPU, VGG16模型处理一张图像需要47s。

  • 4、图片形状变化：候选区域要经过crop/warp进行固定大小，无法保证图片不变形

3.3.6 总结

  • 掌握Overfeat模型思路

  • 滑动窗口

  • 掌握R-CNN的流程

  • 掌握训练过程

  • 预训练

  • 微调

Python 开发者指南

  • SVM+bbox regressor训练

  • 了解R-CNN的缺点

  • 训练耗时

  • 训练阶段多
  • 处理速度慢
  • 图片变形问题

3.3.7 问题？

1、R-CNN实现候选区域的有效算法是？

2、R-CNN算法中如果有得出了2000个候选框，总共有120种类别，请问特征提取之后的SVM分类器应该为多少个？

3、NMS的过程描述？以及作用？

4、请说明候选框的修正过程？

5、请描述微调过程的样本比例选择？

6、请描述R-CNN的训练和测试过程？

3.3.8 SPPNet

学习目标

  • 目标

  • 说明SPPNet的特点

  • 说明SPP层的作用

  • 应用

  • 无

R-CNN的速度慢在哪？

每个候选区域都进行了卷积操作提取特征。

3.3.1 SPPNet

SPPNet主要存在两点改进地方，提出了SPP层

  • 减少卷积计算
  • 防止图片内容变形

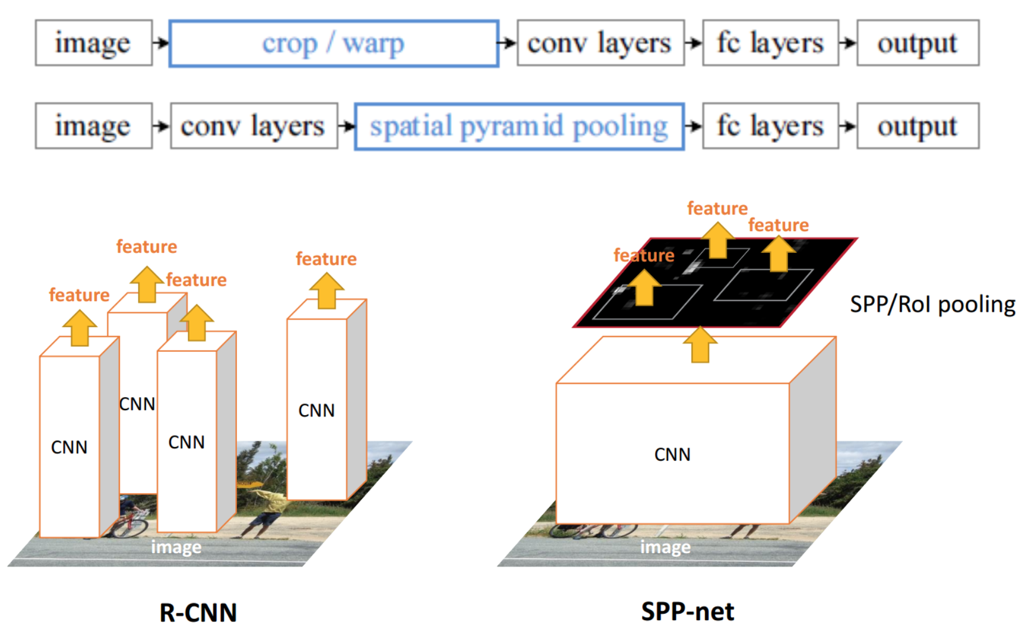

R-CNN模型SPPNet模型
1、R-CNN是让每个候选区域经过crop/wrap等操作变换成固定大小的图像 2、固定大小的图像塞给CNN 传给后面的层做训练回归分类操作1、SPPNet把全图塞给CNN得到全图的feature map 2、让候选区域与feature map直接映射，得到候选区域的映射特征向量 3、映射过来的特征向量大小不固定，这些特征向量塞给SPP层(空间金字塔变换层)，SPP层接收任何大小的输入，输出固定大小的特征向量，再塞给FC层
3.3.1.1 映射

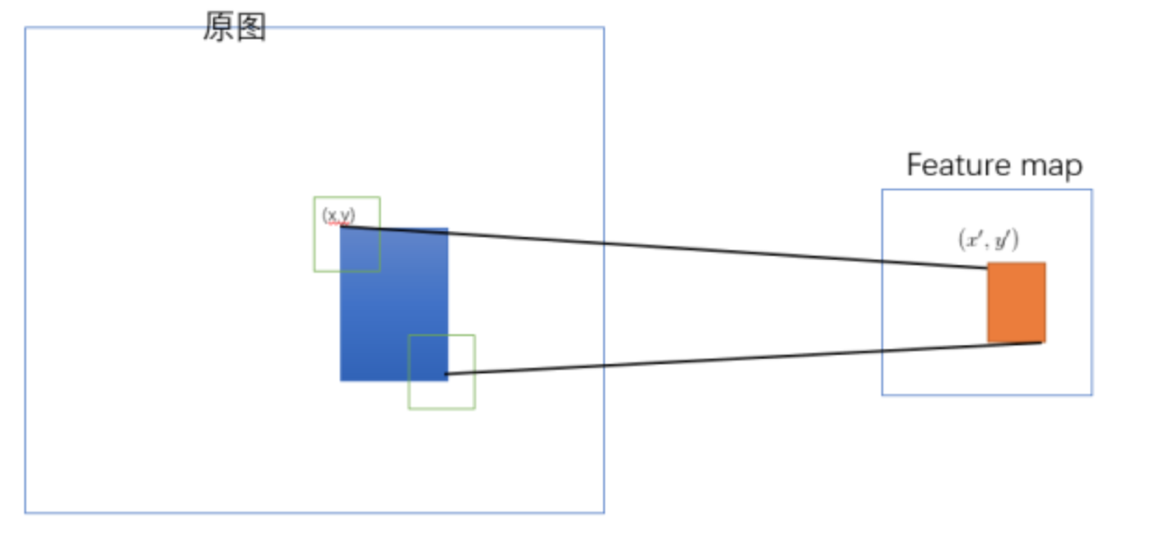

原始图片经过CNN变成了feature map,原始图片通过选择性搜索（SS）得到了候选区域，现在需要将基于原始图片的候选区域映射到feature map中的特征向量。映射过程图参考如下：

整个映射过程有具体的公式，如下

假设(x′,y′)(x′,y′)表示特征图上的坐标点，坐标点(x,y)表示原输入图片上的点，那么它们之间有如下转换关系，这种映射关心与网络结构有关：(x,y)=(S∗x′,S∗y′)，即

  • 左上角的点：

  • x′=[x/S]+1

  • 右下角的点：

  • x′=[x/S]−1

其中 S 就是CNN中所有的strides的乘积，包含了池化、卷积的stride。论文中使用S的计算出来为=16

拓展：如果关注这个公式怎么计算出来，请参考：http://kaiminghe.com/iccv15tutorial/iccv2015_tutorial_convolutional_feature_maps_kaiminghe.pdf

3.3.1.2 spatial pyramid pooling

通过spatial pyramid pooling 将任意大小的特征图转换成固定大小的特征向量

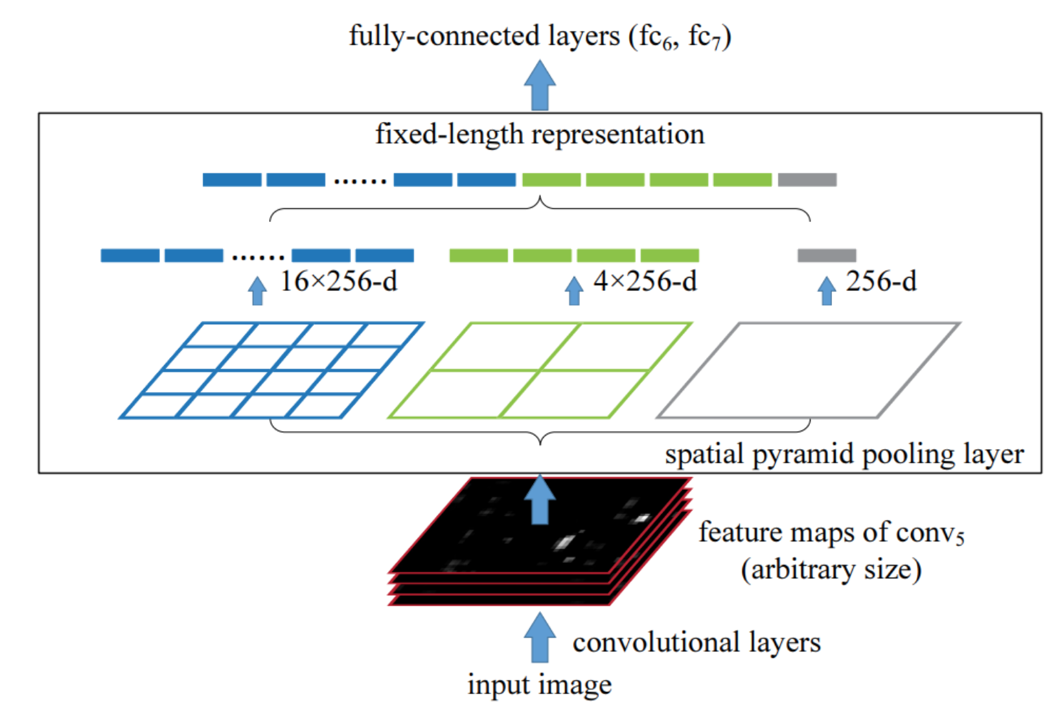

示例：假设原图输入是224x224，对于conv出来后的输出是13x13x256的，可以理解成有256个这样的Filter，每个Filter对应一张13x13的feature map。接着在这个特征图中找到每一个候选区域映射的区域，spp layer会将每一个候选区域分成1x1，2x2，4x4三张子图，对每个子图的每个区域作max pooling，得出的特征再连接到一起，就是(16+4+1)x256的特征向量,接着给全连接层做进一步处理，如下图：

3.3.2 SPPNet总结

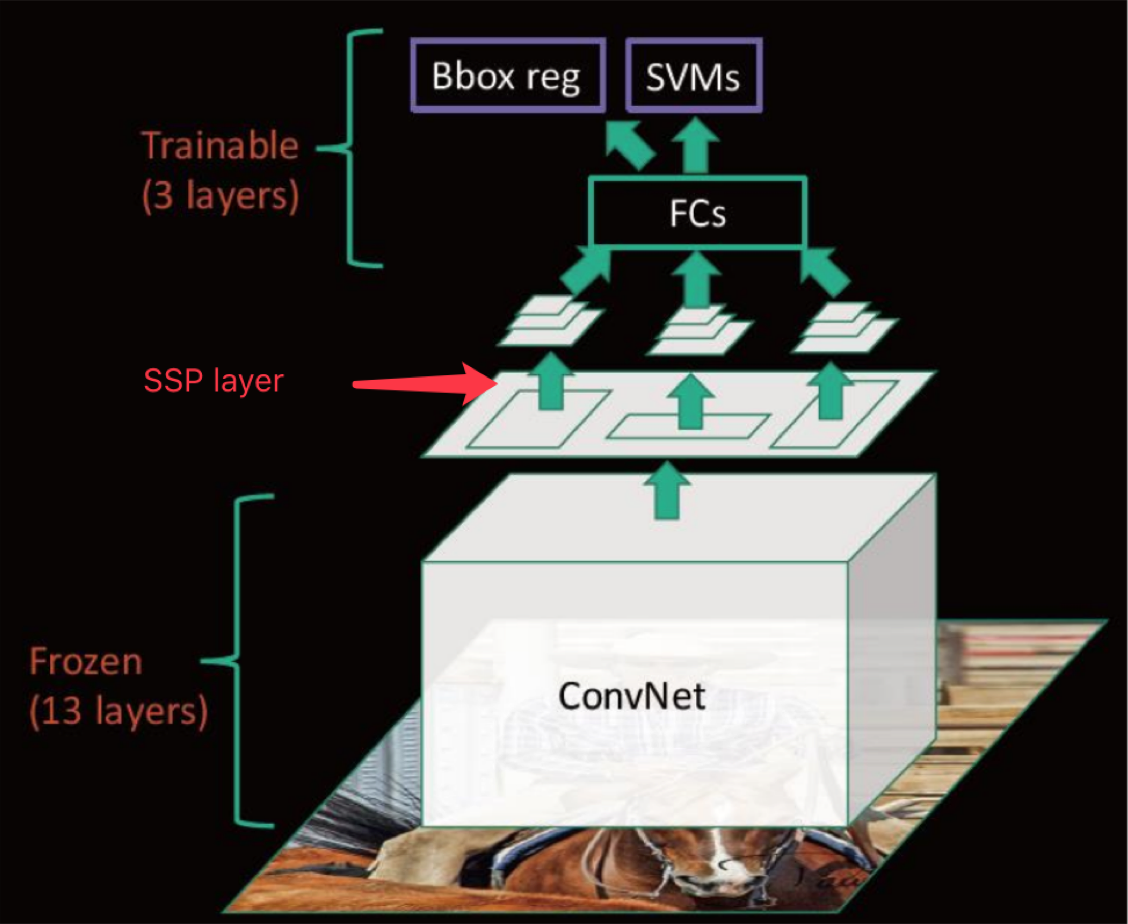

来看下SPPNet的完整结构

  • 优点

Hugging Face Transformers

  • SPPNet在R-CNN的基础上提出了改进，通过候选区域和feature map的映射，配合SPP层的使用，从而达到了CNN层的共享计算，减少了运算时间， 后面的Fast R-CNN等也是受SPPNet的启发

  • 缺点

  • 训练依然过慢、效率低，特征需要写入磁盘(因为SVM的存在)

  • 分阶段训练网络：选取候选区域、训练CNN、训练SVM、训练bbox回归器, SPP-Net在fine-tuning阶段无法使用反向传播微调SPP-Net前面的Conv层

3.3.3 总结

  • 掌握SPP的池化作用
  • 掌握SPP的优缺点

3.3.4 问题？

1、SPPNet的映射过程描述？公式？

2、spatial pyramid pooling的过程？

3、SPPNet相对于R-CNN的改进地方？
