在大数据开发学习路径中，HDFS（Hadoop Distributed File System） 是最核心的基础。它不仅负责存储海量数据，还保证了分布式环境下的数据高可用与容错性。HDFS是Google File System的开源版本，下面是大数据三驾马车之一的Google File System的论文pdf链接

Google File System Paper

本文将从整体架构、数据读写流程、NameNode 解析以及 DataNode 解析四个方面，深入剖析 HDFS 的工作原理。

概述

随着数据量越来越大，在一个操作系统存不下所有的数据，那么就分配到更多的操作系统管理的磁盘中，但是不方便管理和维护，迫切需要一种系统来管理多台机器上的文件，这就是分布式文件管理系统，HDFS就是分布式文件管理系统中的一种。

HDFS适合一次写入，多次读出的场景（Why？）

         -> HDFS不支持并发写入和随机写入

         -> 强制一次性写入使得系统无需关注数据一致性，并且实现了简单的元数据管理和高吞吐数据写入

HDFS优点：高容错性，支持的数据规模和文件规模适合处理大数据，可构建在廉价机器之上（副本策略提高可靠性）

HDFS缺点：不支持文件的并发写入，不适合低延时数据访问，对大量小文件的存储低效



整体架构

HDFS 是一个 主从架构 的分布式文件系统，由以下组件构成：

• NameNode（NN）：存放元数据（文件路径、文件到数据块的映射、块副本位置）。

• Secondary NameNode（2NN）：辅助 NN，做 FsImage + EditLog 合并，并不是真正的热备。

• DataNode（DN）：实际存储数据块，并向 NameNode 汇报心跳与块信息。

• Client：客户端，负责读写数据。

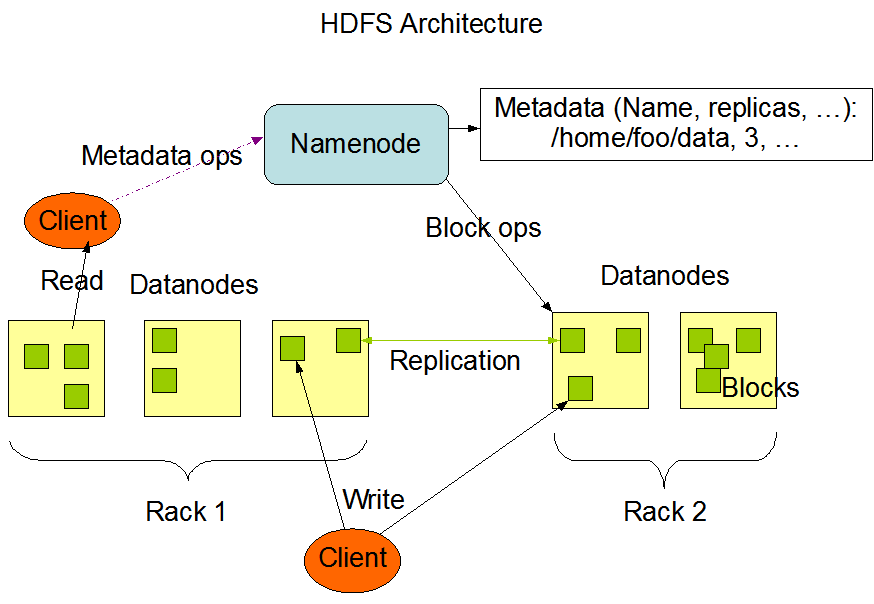

Apache Hadoop官网的HDFS架构图

数据读写流程

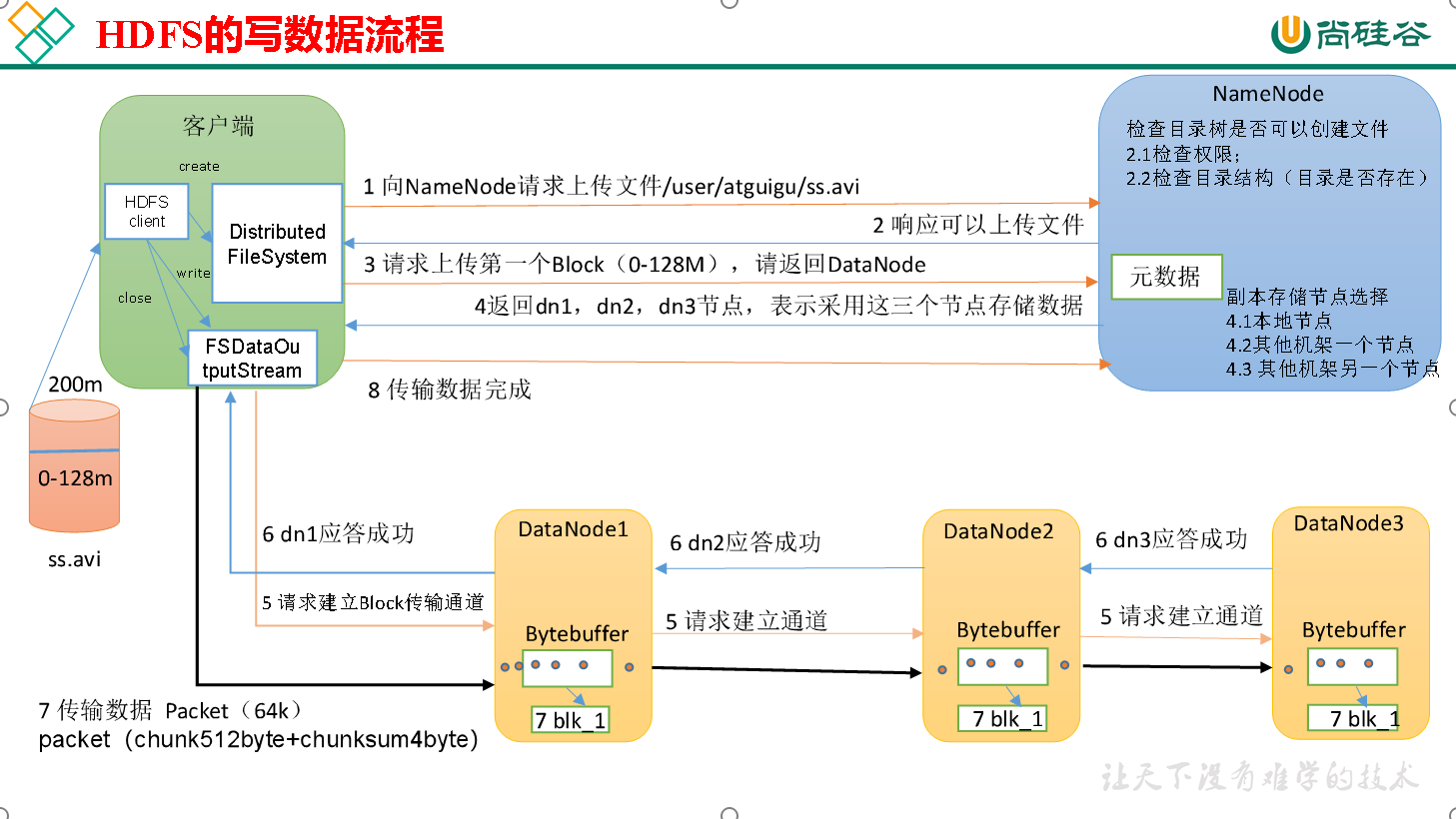

HDFS写数据

HDFS写数据流程：

        -> Client向NameNode发出写数据的请求,NameNode响应回复Client

        -> Client向NameNode发出请求上传第一个Block，NameNode回复三个距离最近的DataNode

        -> Client拿到具体节点之后向DN1->DN2->DN3请求建立传输通道，DataNode应答

        -> 建立起传输通道之后向DN1传数据，DN1收到之后copy给DN2，DN2copy给DN3

        -> 如果文件大于一个Block，随后的Block重复上述步骤

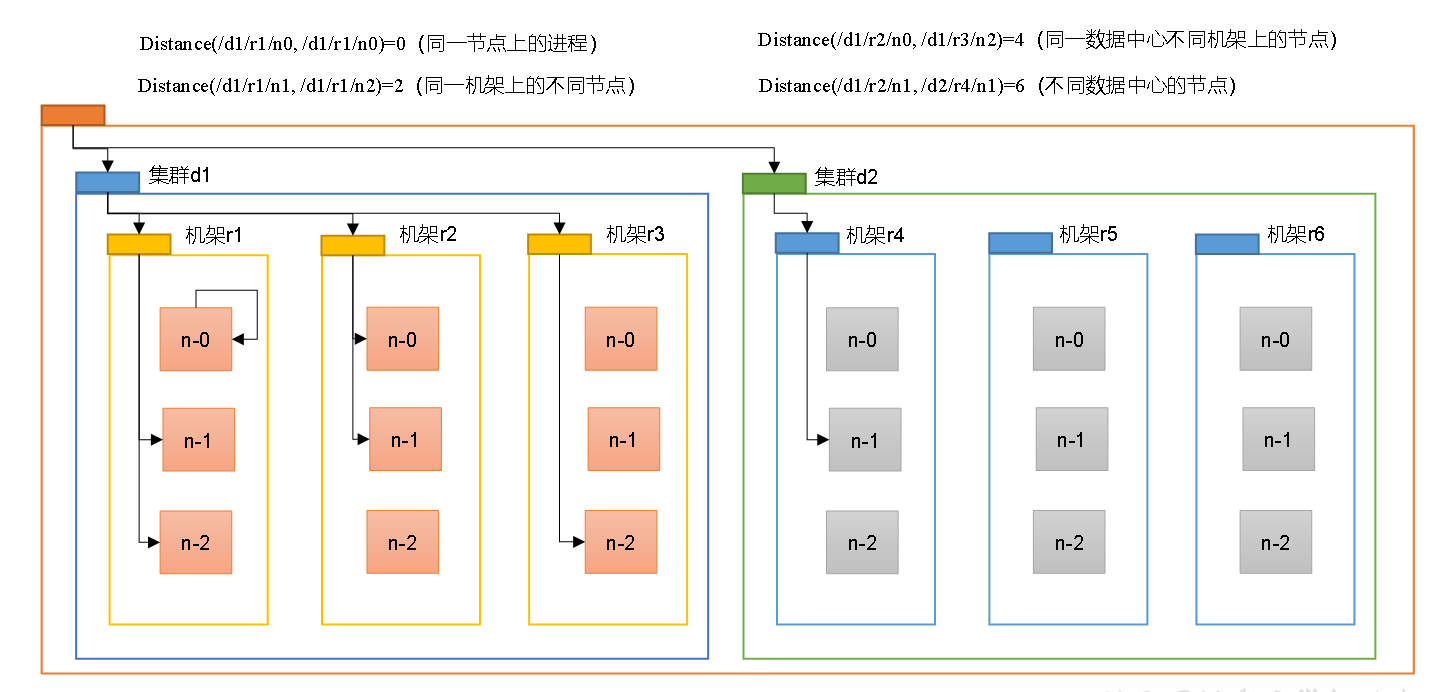

那么NameNode如何找到距离最近的DataNode，距离又如何计算？

节点距离：两个节点到达最近的共同祖先的距离总和。

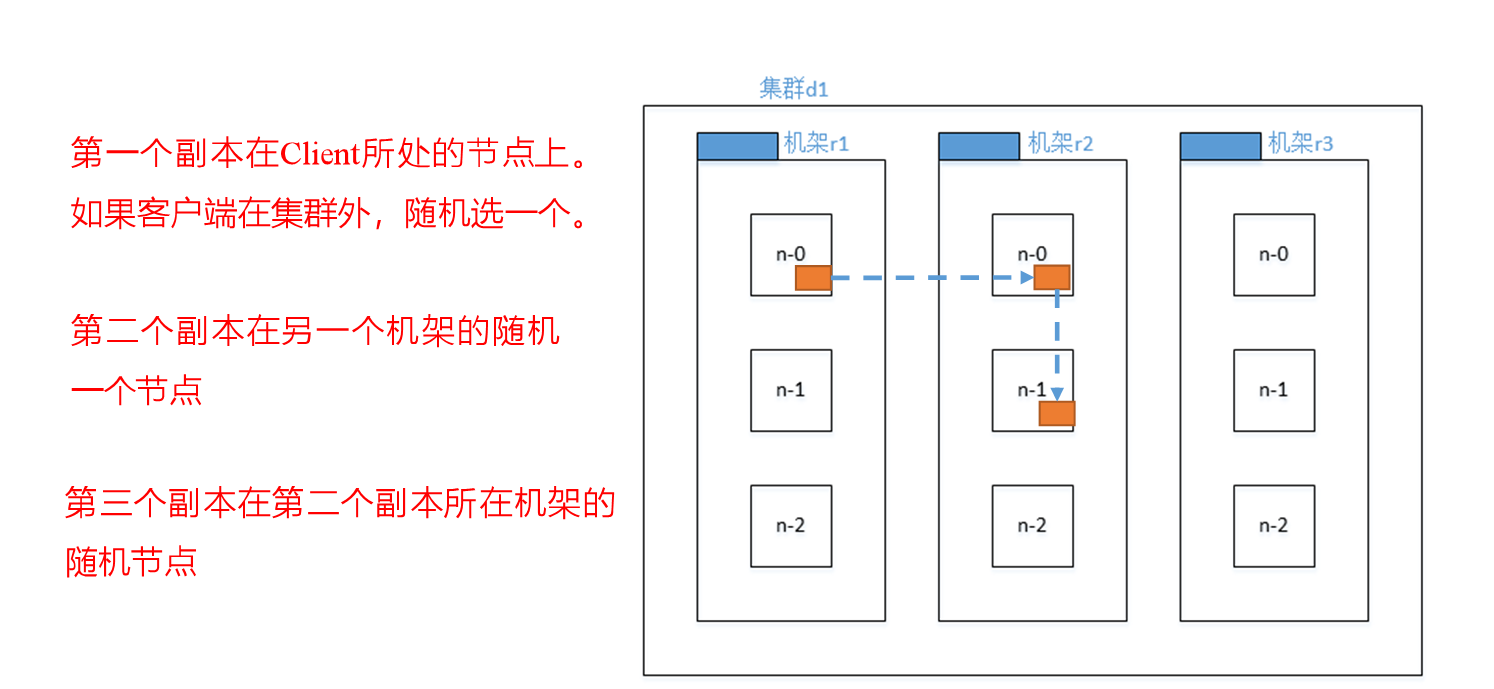

那对于副本的DataNode位置又是怎么选择的？

一般来说第一副本找到后，第二第三副本将会存储在另一个机架上的不同节点，保证速率

那么Hadoop又是如何感知到机架的，明确每一个DataNode具体位置的？

        机架感知就是让 Hadoop 知道每个 DataNode 所在的机架位置，从而在副本放置、任务调度时，尽量减少跨机架通信，提高性能和可靠性。

        Hadoop 通过一个 脚本 来识别 IP → 机架的映射，通过输入主机名/IP来返回机架路径。

hadoop102 → /rackA

hadoop103 → /rackA

hadoop104 → /rackB

        这个脚本路径位于core-site.xml配置文件中：

<property>
    <name>topology.script.file.name</name>
    <value>/etc/hadoop/conf/topology.sh</value>
</property>

   当DataNode启动并注册到NameNode中时候，NameNode就会调用这个脚本确定节点机架的位置。

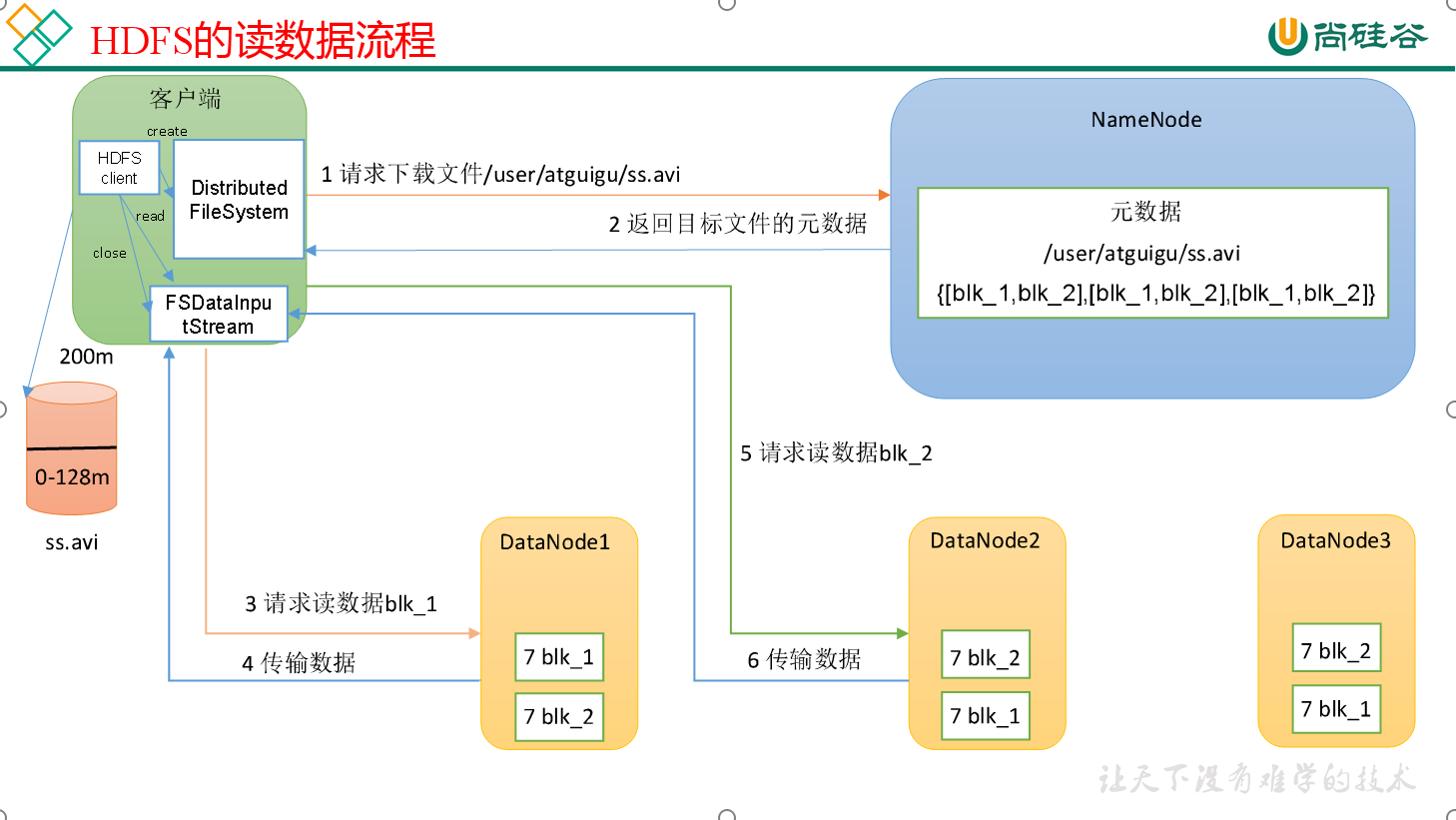

HDFS读数据

HDFS读数据流程：

        -> Client发送读取数据的请求，NameNode接收后进行元数据查询，将元数据返给Client

        -> Client收到元数据后找到存数据的DataNode，找一台距离最近的DataNode发读数据请求

        -> DataNode开始传数据，以Package为单位，Client接受先写入内存，再写入目标文件

NameNode解析

通过从我们现实会遇到的问题出发，我们就会更清楚的理解设计者这样设计的原因与意义。

        NameNode的元数据会被随机访问，还有响应时间的要求，所以不能存到磁盘中，需要存储到内存中

----> 内存如果断电就会数据丢失，所以要有数据备份，于是产生了FsIamge

----> 如果每一次元数据更新都更新FsImage的话效率太低，不更新又会产生数据一致性的问题，而且如果NameNode断电将造成部分数据永久性的丢失，所以追加设计了Edits文件，将操作放入Edits文件，再定时合并FsImage与Edits。

----> 但是数据量巨大的时候每个操作均写入Edits就会造成空间问题，同时恢复数据的时间过长，所以Hadoop设计了SecondaryNamenode来专门定时进行FsImage与Edits的合并问题。

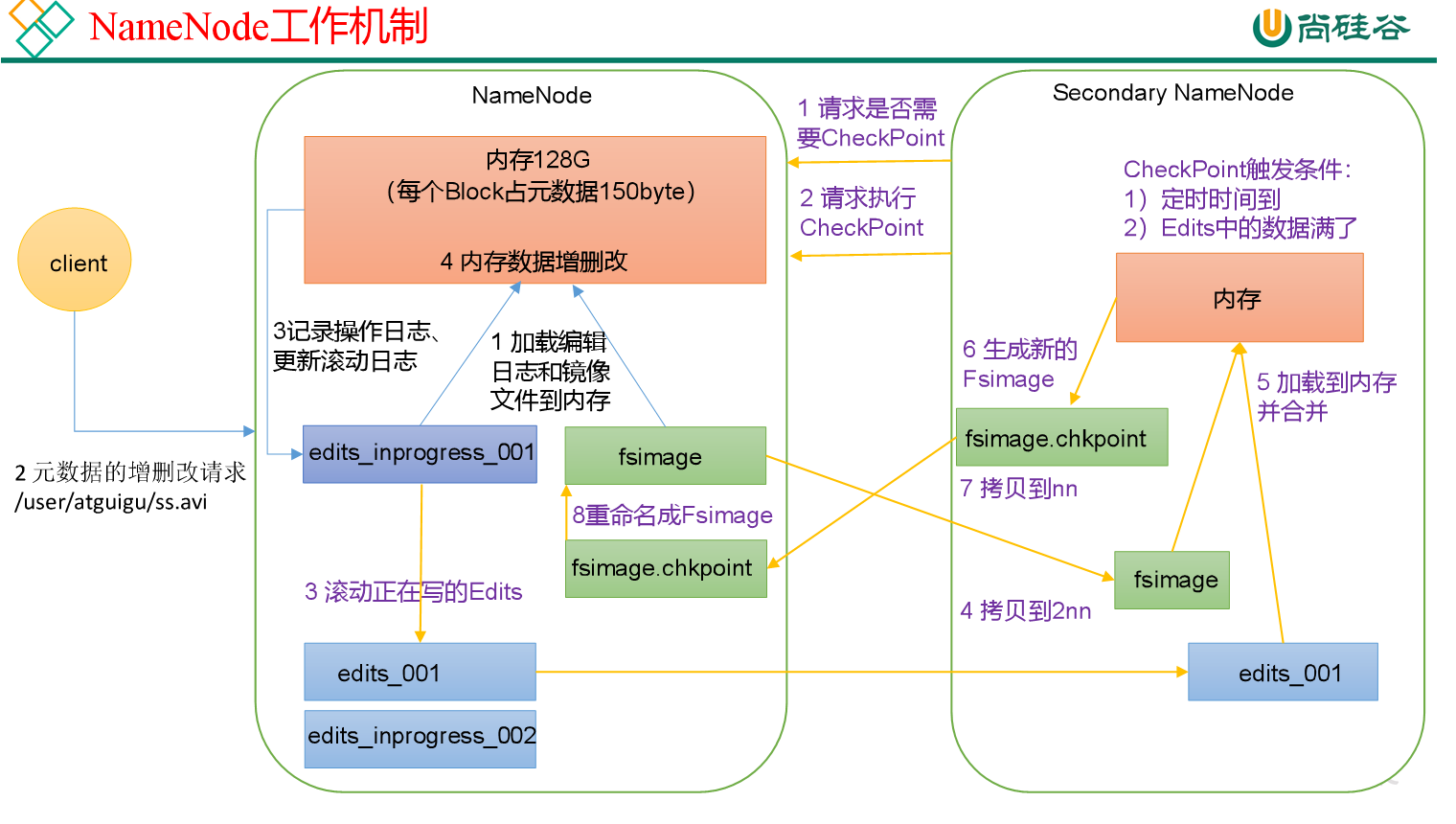

于是我们得到了现在的NameNode设计架构：

        如图是NameNode的工作机制，非常清晰

DataNode解析

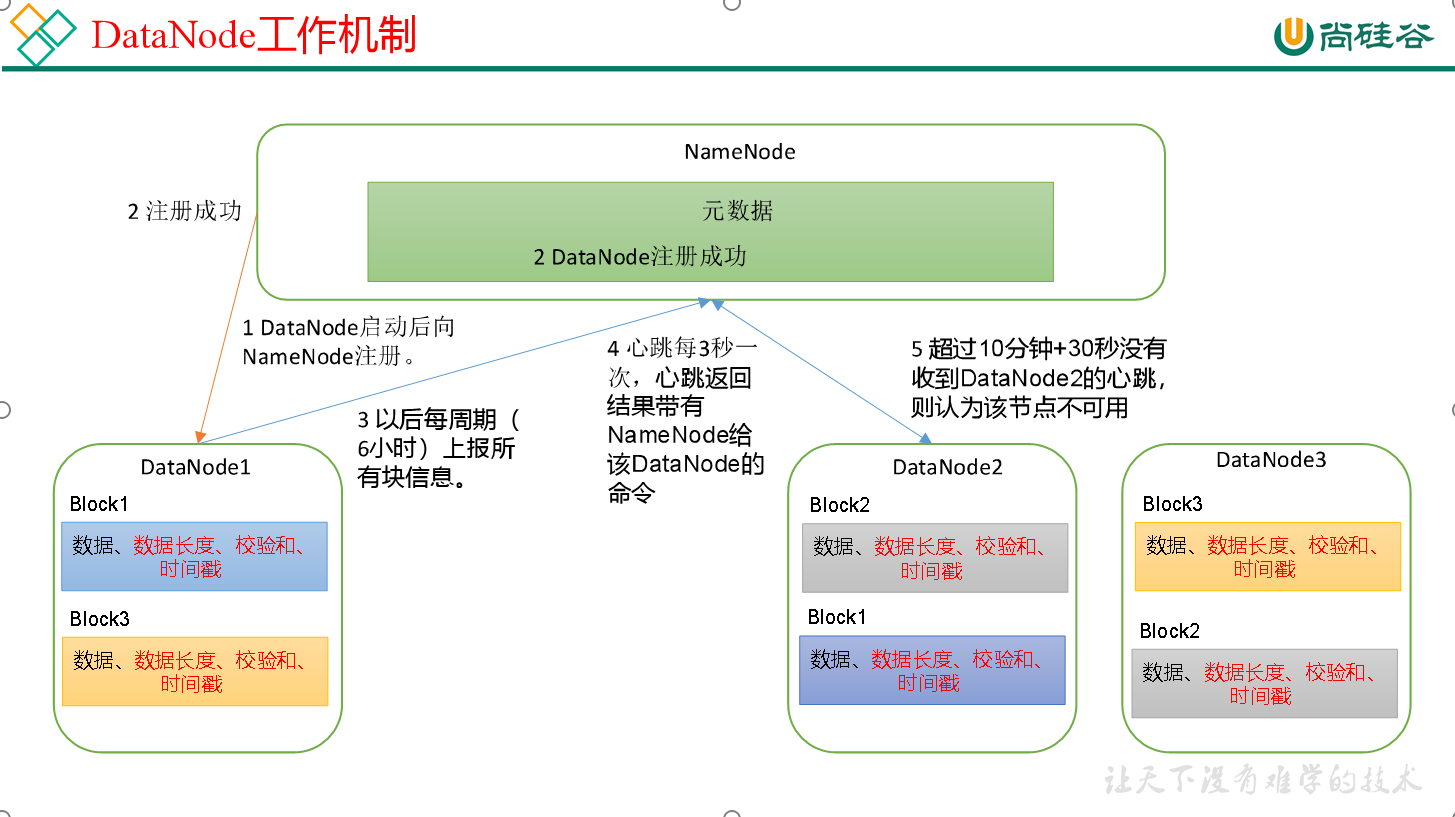

工作机制

• 每个 DN 负责存储 HDFS 的实际数据块（写在磁盘中，包括数据本身与元数据）。

• 定期向 NN 发送 心跳（默认 3 秒一次），表明自己存活。

• 定期发送 块报告（默认 6 小时一次），汇报自己存储的块信息。

数据完整性

如果出现磁盘损坏等情况导致数据完整性受损，就会引发很多严重问题，所以数据完整性的查验非常重要。

        当DataNode读取Block的时候，它会计算CheckSum(校验和)。

----> 如果计算后的CheckSum，与Block创建时值不一样，说明Block已经损坏。

----> Client将会读取其他DataNode上的Block。

----> DataNode在其文件创建后周期验证CheckSum。
