k8s 里的pod 互相访问，从实现原理上来说无非有2种。一种是同节点的pod访问，一个是跨节点的pod的访问，这个实现细节经常会在面试环节问到，相信大多人知其然不知其所以然，本文就用图解下相关原理。

环境信息：

• 节点 A   物理 IP：192.168.1.10，Pod 1（IP：10.244.1.1，属于子网 10.244.1.0/24），Pod 2（IP：10.244.1.2，属于子网 10.244.1.0/24）；
• 节点 B    物理 IP：192.168.1.11，Pod 3（IP：10.244.2.3，属于子网 10.244.2.0/24）。

一、k8s 网络模型

1.1 k8s集群网络模型示意图

k8s的网络模型可以抽象为三层，底层是物理网卡和物理网络（大二层居多），中间层是借助CNI插件实现的数据转发和处理层，最上层是容器网络接口。

容器IP地址的规划和分配，通常是由网络插件（Flannel和Calico）负责的。本篇假设地址段为10.244.0.0/16。Node节点的IP地址和路由，通常是数据中心DHCP服务器和三层路由器负责的。

用来分配给pod的子网信息、路由条目（Calico)一般会存放在哪呢？

Flannel和Calico都会把它们存储在k8s控制面的etcd数据库中，这个数据库本来是分布式的，不需要额外部署。它们可以通过集群的ApiServer去访问。

---

1.2 Flannel和Calico的核心组件对比

Flannel 和 Calico 是 k8s 中最常用的两种 CNI 插件，用于实现 Pod 间的网络通信，但两者在设计理念、核心组件和实现原理上有显著差异。

Flannel 设计理念偏向 “简单易用”，组件轻量化；Calico 则追求 “高性能与强功能”，组件更复杂，支持网络策略等高级特性。

1.3 K8s 中实现原理对比

两者均遵循 K8s“每个 Pod 独立 IP、直接通信” 的网络模型，但在网络拓扑、跨节点通信、网络策略等核心功能的实现上差异显著。

下面是两者网络模型与 IP 分配的区别：

        1.Flannel：

• 采用 “集中式子网分配”：集群初始化时，Flannel 会划分一个大的集群网段（如 10.244.0.0/16），由 flanneld 为每个节点分配一个子网（如节点 1 分配 10.244.1.0/24，节点 2 分配 10.244.2.0/24）。
• Pod IP 从所在节点的子网中分配，由容器运行时（如 containerd）通过 CNI 接口调用 Flannel 插件完成。
• 特点：IP 分配逻辑简单，无重叠风险，但灵活性低（子网大小固定）。

        2.Calico：

• 采用 “动态 IP 池”：管理员可定义多个 IP 池（如 10.244.0.0/16、192.168.0.0/16），节点从 IP 池中动态获取子网（可配置子网大小，如 /26）。
• Pod IP 由 Calico 的 IPAM（IP 地址管理）模块分配，支持固定 IP（通过 Annotation 指定）、动态回收等高级功能。
• 特点：IP 分配更灵活，支持跨 IP 池调度，适合复杂网络场景（如多租户隔离）。

二、同节点pod 通信原理

2.1 Flannel方案

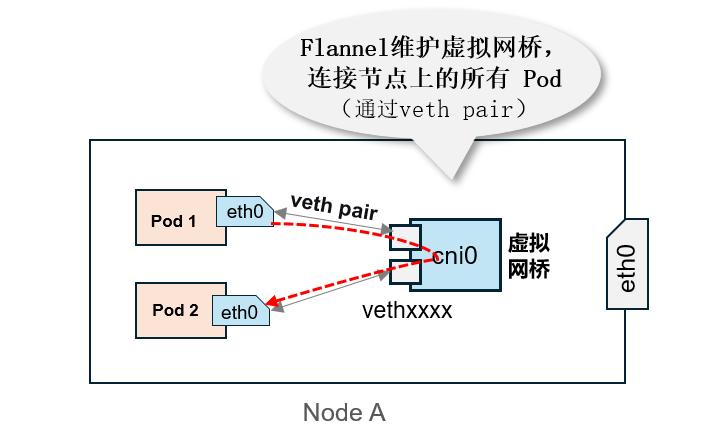

依赖虚拟网桥 cni0 实现二层转发：

• 每个 Pod 通过 veth pair 连接到节点的 cni0 网桥（Pod 内为 eth0，节点侧为 vethxxxx）。
• 同节点 Pod 通信时，数据包通过 cni0 网桥直接转发（类似交换机），无需路由。

通信流程：

1. 当 Pod 1 (10.244.1.1) 想要发送数据包给同节点的 Pod 2 (10.244.1.2) 时，数据包会通过其 eth0 接口，经由 veth pair “网线”到达主机端的 veth 设备。
2. 该 veth 设备将数据包发送到网桥 cni0。
3. 网桥 cni0 学习到各个 veth 端口的 MAC 地址，扮演交换机角色。它发现目标 Pod 2 的 MAC 地址也连接在自己身上，于是直接将数据包转发到连接 Pod 2 的 veth 设备。
4. 数据包最后通过Pod 2的 veth pair 进入其网络命名空间的 eth0 接口。

整个过程都在一个节点内部完成，不经过节点的物理网卡。 你可以把它想象成在一个局域网交换机下连接的多台电脑。

---

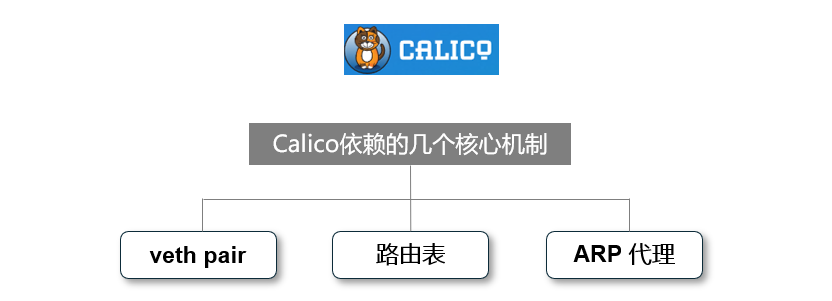

2.2 Calico方案

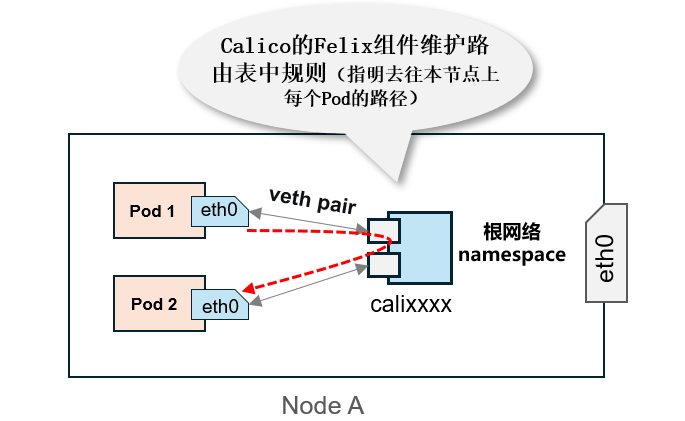

同节点通信：如下图所示，数据包不离开主机，通过主机内部的 veth pair和路由直接转发，因此性能非常高。

不依赖网桥，通过主机路由直接转发：

• 每个 Pod 的 veth pair 一端（calixxxx）直接接入节点网络命名空间，Felix 会在节点路由表中添加 “Pod IP → calixxxx 设备” 的路由规则。
• 同节点 Pod 通信时，内核根据路由表直接将数据包转发到目标 Pod 的calixxxx 设备，减少网桥转发开销。

通信流程：

1. Pod 发出数据包：当 Pod 1 中的应用程序发起对 Pod 2 的访问时，数据包会通过其网络命名空间内(pod也有网络命名空间）的 eth0 接口发出。这个eth0 实际上是 veth pair 的一端。
2. 数据包进入主机：数据包会通过 veth pair 这个“管道”，立刻出现在宿主机的根网络命名空间里，对应的设备名称通常类似于calixxxx（Calico 创建）。
3. 查询路由：主机内核根据目标 IP 地址（Pod 2 的 IP） 查询路由表。Calico 的 Felix 组件会预先在路由表中配置好规则，指明去往本节点上每个 Pod 的路径。因此，系统会发现目标 Pod 2 的 IP就在本节点。
4. 转发至目标 Pod：根据路由规则，数据包会被直接转发到与 Pod 2对应的 veth 设备（例如 caliyyyy）。
5. 数据包送达：数据包通过 Pod 2的 veth pair 进入其网络命名空间的 eth0 接口，最终被 Pod 2 内的应用程序接收。

如何验证？

# 查看 Pod 的 IP 和网络命名空间：
kubectl get pods -o wide

# 进入节点，查看路由规则（替换为目标 Pod IP）
ip route get <Pod-B-IP>

# 查看节点上的 veth 设备与ARP代理设置：
ip link | grep cali

三、跨节点pod通信原理

3.1 Flannel方案

Flannel 支持多种后端模式实现跨节点通信，最常用的是 vxlan 模式（默认）和 host-gw 模式，两种模式的转发机制不同：

本文主要介绍vxlan 模式（Overlay 网络，默认模式）

vxlan 模式通过 “隧道封装” 技术，将 Pod 数据包包裹在宿主机的 UDP 包中传输，适合底层网络不支持跨节点路由的场景（如公有云、复杂物理网络）。

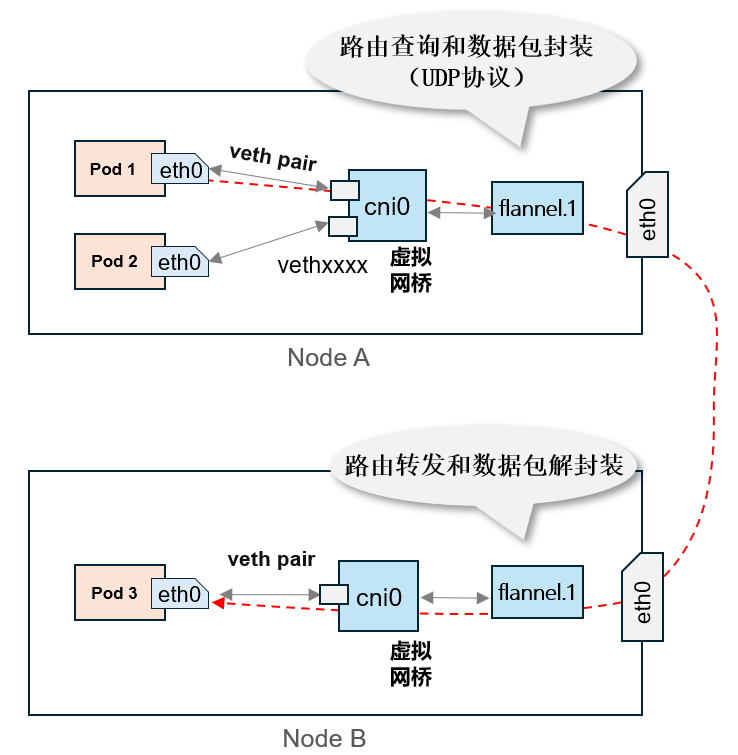

跨节点通信流程（以pod 1 到 pod 3示例）：

• 环境信息：
  • 节点 A   物理 IP：192.168.1.10，Pod 1（IP：10.244.1.1，属于子网 10.244.1.0/24），Pod 2（IP：10.244.1.2，属于子网 10.244.1.0/24）；
  • 节点 B    物理 IP：192.168.1.11，Pod 3（IP：10.244.2.3，属于子网 10.244.2.0/24）。

    1. Pod 1 发送数据包：

                Pod 1向 Pod 3 发送数据包，目标 IP 为 10.244.2.3，通过 Pod 内的 eth0（veth pair 一端）发送到节点 A 的虚拟网桥 cni0。

    2.节点 A 路由判断：

                节点 A 的内核查询路由表（由 flanneld 维护），发现目标 IP 10.244.2.3 属于节点 B 的子网，路由规则指向 “通过 flannel.1 设备转发”。

    3.数据包封装：

         Flannel.1 设备将原始 Pod 数据包（源 10.244.1.1，目标 10.244.2.3）封装为 UDP 。

• 外层源 IP：节点 A 的物理 IP（192.168.1.10）；
• 外层目标 IP：节点 B 的物理 IP（192.168.1.11）；
• 封装协议：VXLAN（通过 UDP 端口 4789 传输）

    4. 物理网络传输：

                封装后的数据包通过节点 A 的物理网卡（如 eth0）发送到物理网络，经交换机 / 路由器转发到节点 B 的物理网卡。

    5.节点 B 解封装：

                节点 B 的 flannel.1 设备接收数据包，解封装得到原始 Pod 数据包（目标 10.244.2.3）。

    6. 转发到 Pod B：

                节点 B 的内核查询路由表，发现目标 IP 属于本地子网，通过虚拟网桥 cni0 转发到 Pod 3 的 eth0，完成通信。

核心技术：

• vxlan 隧道设备：每个节点会创建一个虚拟隧道设备 flannel.1（VXLAN 虚拟网卡），作为 Pod 数据包的 “进出口”。
• UDP 封装：Pod 数据包会被封装在宿主机的 UDP 包中（外层 IP 为宿主机 IP，端口默认 4789），通过物理网络传输到目标节点后再解封装。

---

3.2 Calico方案

Calico支持IPIP（Overlay模式）和纯 BGP 模式（Underlay 网络）两种方案。

本文只讲BGP模式，它是Calico 的推荐和默认模式（在网络条件允许时）。它不进行封装，直接路由，性能更优，适合底层网络支持 BGP 的场景（如数据中心网络）。

• 关于Calico，需要了解几个核心概念：

• BGP：边界网关协议，是互联网核心的路由协议。Calico 使用它来在节点间交换路由信息，告诉对方“我这里有这些 Pod 的网段，请把发送给它们的流量发给我”。
• BGP Route Reflector：在大型集群中，为了避免节点间全互联，会使用路由反射器来集中管理和分发路由信息。
• Felix：Calico 在每个节点上的守护进程，负责编写路由规则、ACL 策略等。
• BIRD：Calico 使用的 BGP 客户端，负责与其他节点或路由反射器交换 BGP 路由信息。

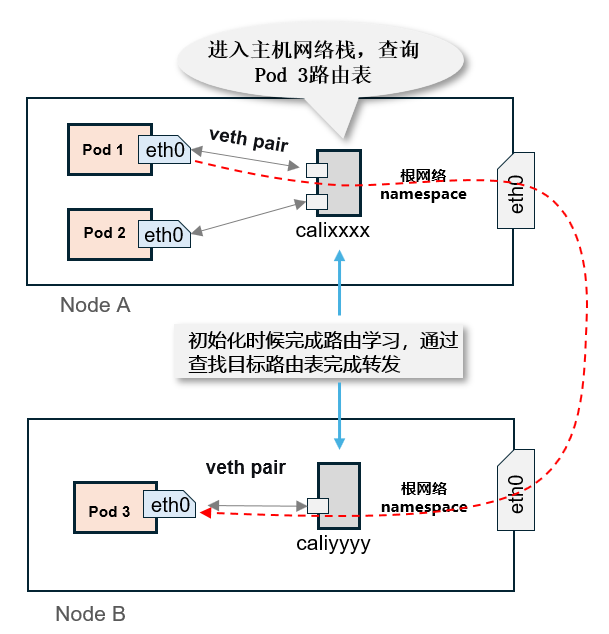

一个数据包从 Pod 1 (10.244.1.1) 到 Pod 3 (10.244.2.3) 的旅程：

阶段一：路由信息分发（控制平面）

在数据通信开始之前，控制平面已经通过 BGP 协议完成了路由学习。这个过程是持续进行的：

• Node B 上的 BIRD 会向网络中的 BGP 对等体（可能是其他所有节点，或者一个集中的 Route Reflector）宣告一条路由：“目标网段 10.244.2.0/24（我的 Pod 子网）的下一跳是我 Node2 的 IP (192.168.1.11)”。
• Node A上的 BIRD 学习到这条路由，并通过 Felix 将其写入 Node A 的本地内核路由表中。这就是上图中的路由规则：10.244.2.0/24 via 192.168.1.11 dev eth0。

阶段二：数据包转发（数据平面）

1. Pod 1 发出请求：Pod 1 中的应用程序试图访问 Pod C 的 IP (10.244.2.3)。数据包在 Pod 1 的网络命名空间内通过其 eth0 接口发出。
2. 进入主机网络栈：数据包通过 veth pair 的“管道”进入 Node A 的根网络命名空间。
3. 路由查询：Node A 的内核根据目标 IP (10.244.2.3) 查询路由表。路由表匹配到学习到的路由规则：去往 10.244.2.0/24 的流量，下一跳是 192.168.1.11 (Node B的IP)，通过 eth0 设备发出。
4. 直接转发：Node A 内核根据这条路由，直接将数据包从物理网卡 eth0 发出。
5. 关键点：这个数据包没有被封装。它的源 IP 是 Pod 1 的 IP (10.244.1.1)，目标 IP 是 Pod C 的 IP (10.244.2.3)。
6. 网络路由：底层网络（交换机、路由器）根据它们自己的路由表（这些表可能也是由 BGP 动态学习而来，或是手动配置的静态路由），将这个数据包路由到 Node B 的 IP (192.168.1.11)，即最终到达 Node B 的物理网卡。
7. 目标节点处理：Node B 的物理网卡 eth0 接收到数据包。Node B 内核检查数据包的目标 IP，发现是 10.244.2.3，这是它本地的一个 Pod IP。
8. 本地路由查询：NodeB 内核查询其本地路由表，找到一条精确路由：10.244.2.3 dev caliYYYY scope link。这条规则的意思是：“目的地是 10.244.2.3 的流量，请直接从 caliYYYY 设备发出去”。这个 caliYYYY 就是连接 Pod B 的 veth pair 在主机端的一端。
9. 送达目标 Pod：数据包被转发到 caliYYYY 设备，并通过 veth pair 的“管道”进入 Pod 3 的网络命名空间，最终被 Pod 3 的应用程序接收。

• 核心技术：

• BGP 路由交换：每个节点作为 BGP “发言人”，通过 BGP 协议向集群内其他节点广播 “本节点的 Pod 子网”（如 “10.244.1.0/24 网段在节点 A”）。
• 静态路由表：每个节点的内核路由表中直接记录 “目标 Pod 子网→对应节点物理 IP” 的路由规则。

---

四、总结

• 同节点 Pod：通过虚拟网桥（如cni0）和 veth pair 实现二层转发，效率极高。
• 跨节点 Pod：依赖 CNI 插件实现路由：
  • Overlay 模式（Flannel vxlan）：通过隧道封装跨节点传输，兼容性好但有封装开销。
  • 直接路由模式（Calico BGP）：基于 BGP 交换路由，无封装，性能更优，适合大规模集群。

无论哪种方式，最终都满足 K8s“Pod IP 直接可达、无需 NAT” 的网络模型，确保 Pod 间通信的透明性。
