1. 系统总体架构与设计理念

1.1 平台概述

本系统基于英飞凌AURIX TC275高性能多核微控制器构建，是一个完整的汽车电子控制单元软件平台。系统深度集成了XCP/CCP标定协议栈，为ECU开发阶段的参数标定、数据测量和故障诊断提供全面的支持。

1.2 设计哲学

系统采用"硬件抽象-驱动封装-应用逻辑"的分层架构理念。底层硬件操作通过iLLD（底层驱动库）进行标准化封装，中间层提供功能完整的驱动模块，上层应用专注于业务逻辑和协议处理，实现了高度的模块化和可维护性。

2. XCP/CCP标定协议栈深度集成

2.1 CAN通信基础设施

系统建立了完整的CAN通信框架，专门分配CAN0节点作为标定通信通道：

通信参数配置：

• 物理层：500kbps标准波特率，87.5%采样点
• 数据链路层：标准数据帧，8字节数据长度
• 应用层：专用报文ID（0x100接收，0x101发送）

实时通信机制：

系统采用中断驱动的接收处理模式。当标定工具发送命令帧时，CAN接收中断立即触发，将数据包送入XCP命令解析器，确保指令响应的实时性。发送机制采用非阻塞式设计，在总线空闲时立即发送响应数据。

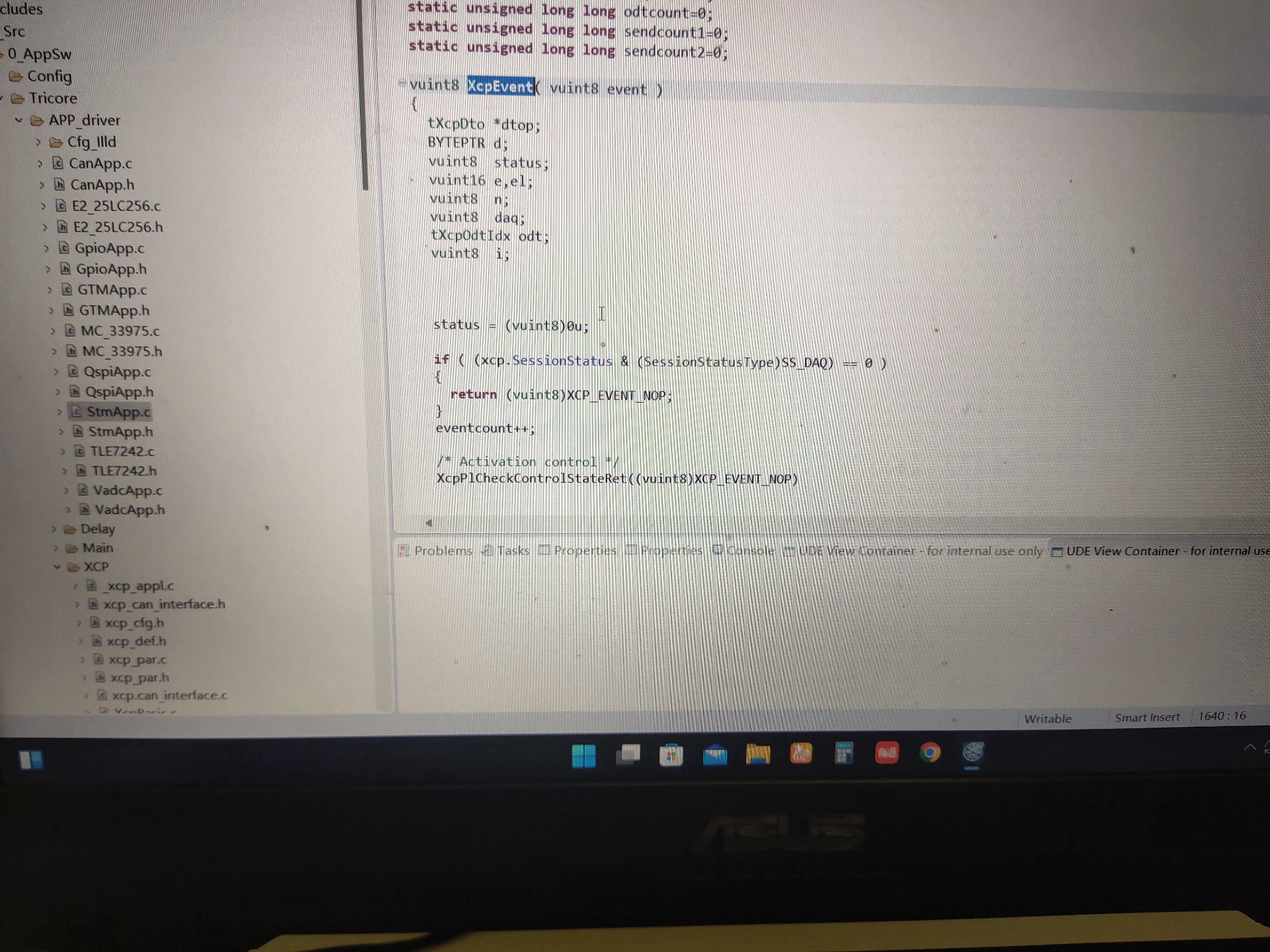

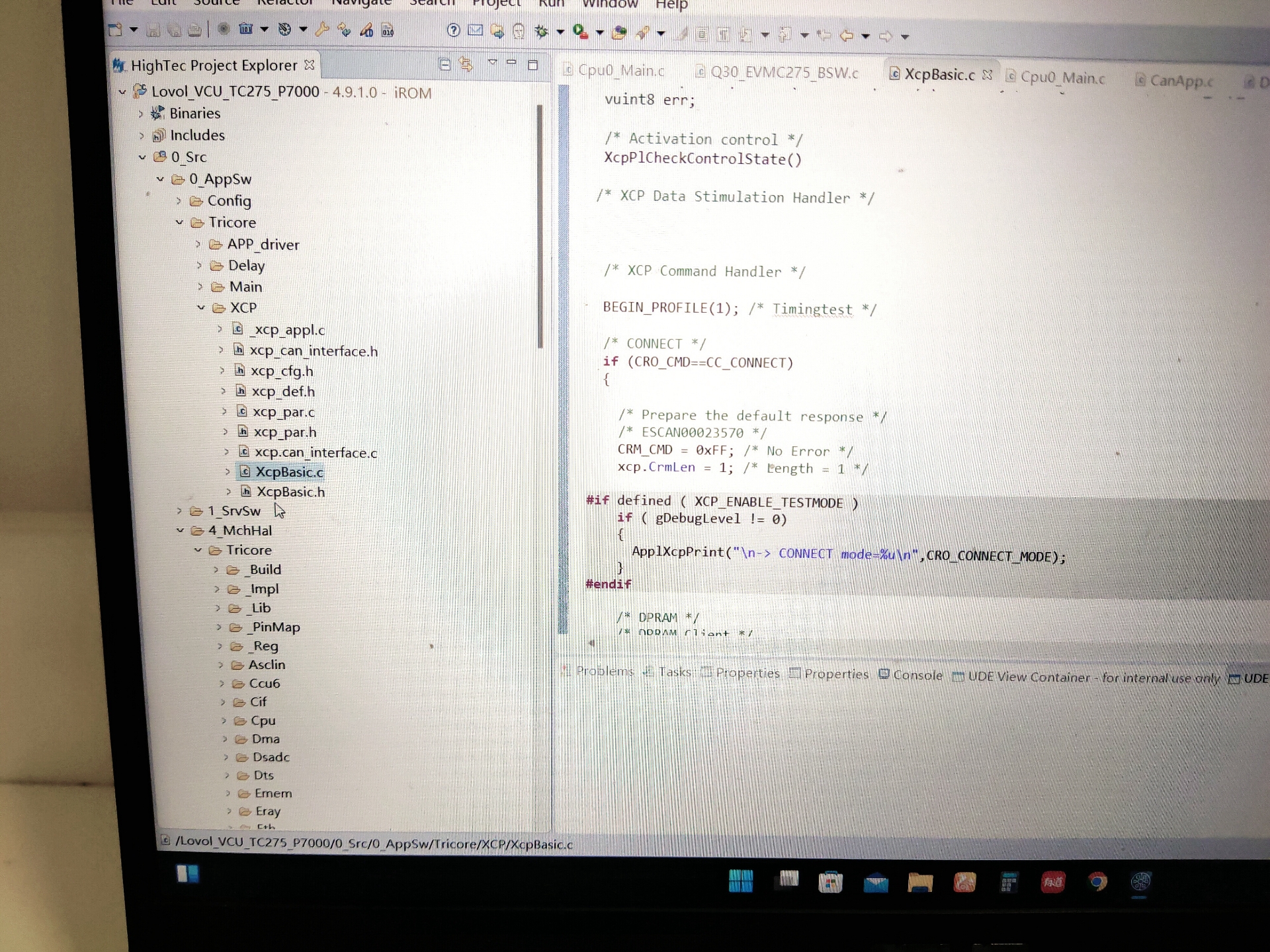

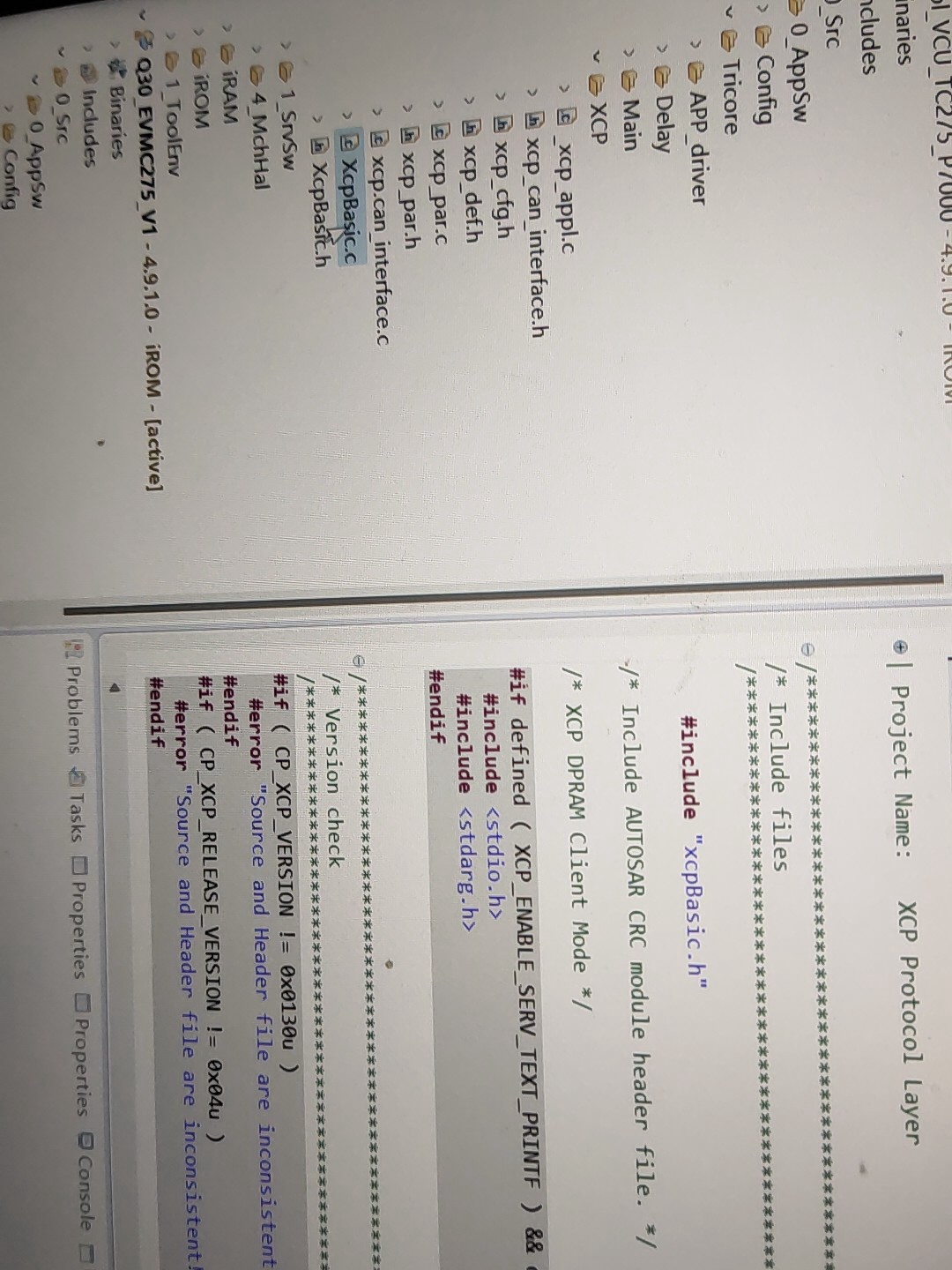

2.2 协议命令处理引擎

XCP命令处理核心实现了完整的命令解析和响应生成机制：

命令分发系统：

系统维护一个命令路由表，根据接收到的命令字节将其分发到对应的处理函数。这种设计使得协议扩展变得简单直观，新增命令只需注册相应的处理函数即可。

会话管理：

实现了连接状态机管理，支持标定会话的建立、维持和终止。在检测到断开连接命令时，系统自动将已标定的参数写入非易失存储器，防止数据丢失。

3. 多模态数据采集子系统

3.1 高精度模拟量采集

VADC模块配置为自动扫描模式，实现对多路模拟信号的连续监测：

通道组织策略：

• 组0：关键传感器信号（8通道连续采样）
• 组1：辅助监测信号（按需采样）
• 组5：电源监测信号（周期性采样）

采样优化机制：

通过合理的通道分组和扫描序列配置，在保证关键信号采样率的同时，优化了ADC资源的利用率。转换结果通过DMA直接传输到内存缓冲区，减少了CPU干预。

3.2 数字信号采集与生成

GTM模块提供了强大的数字信号处理能力：

PWM信号生成：

ATOM子模块配置为多通道PWM输出，每路支持独立的频率和占空比控制。通过影子寄存器机制实现参数的无扰更新，避免了PWM输出过程中的毛刺现象。

输入信号捕获：

TIM子模块精确测量外部PWM信号的频率和占空比。采用双边沿捕获技术，结合计数器溢出处理，实现了宽范围、高精度的频率测量功能。

4. 分布式外设管理与通信网络

4.1 多总线SPI通信架构

系统构建了三级SPI通信网络，分别服务于不同类型的设备：

SPI0高速通道：

专用于TLE7242智能电机驱动器的控制通信。32位数据宽度确保了复杂控制命令的传输效率，自动片选机制简化了通信流程。

SPI1存储通道：

基于tc275以及s32k的xcp与ccp标定的程序以及canape使用教程，a2l文件生成文档说明程序主要函数介绍

连接25LC256 EEPROM，采用标准的8位数据格式。实现了页编程、连续读取等高级存储操作，为参数存储提供可靠保障。

SPI3诊断通道：

服务于三片MC33975开关状态监测芯片。通过时分复用技术，在单一SPI接口上实现了多设备的管理，优化了硬件资源使用。

4.2 开关状态监测网络

MC33975芯片网络的配置体现了系统的诊断能力：

湿变电流管理：

每个开关通道都可独立配置湿变电流（2mA或16mA），通过适当的电流激励确保开关接触的可靠性，特别适用于恶劣环境下的开关状态检测。

故障防护机制：

配置了完整的故障检测和屏蔽策略，包括输出高阻抗设置、故障掩码配置等，确保单个开关的故障不会影响整个监测系统的运行。

5. 智能功率驱动控制

5.1 TLE7242伺服驱动系统

系统通过SPI总线对TLE7242进行精细化的控制：

控制参数配置：

• PWM频率：可配置的开关频率（典型值4kHz）
• PID参数：独立的比例和积分系数调节
• 颤振控制：可调节的颤振幅度和频率，改善低速特性

实时状态监测：

通过定期的寄存器读取，实时获取各通道的实际电流值和PWM占空比，实现闭环监控和故障诊断。

5.2 多路高端驱动

系统还集成了12路独立的高端驱动通道，通过GPIO直接控制，用于驱动各种执行器和继电器，形成了完整的功率输出体系。

6. 数据持久化与参数管理

6.1 EEPROM存储架构

25LC256 EEPROM提供了可靠的参数存储方案：

数据完整性保障：

采用和校验机制，在参数写入时计算校验和，读取时进行验证。发现数据异常时自动恢复默认参数，确保系统始终在有效参数下运行。

存储空间管理：

参数按功能分组存储，支持部分更新和批量写入。页编程算法的优化减少了写操作时间，延长了存储器寿命。

6.2 参数生命周期管理

实现了完整的参数初始化、更新、保存和恢复流程：

• 上电时自动参数校验和加载
• 运行时支持动态参数修改
• 断电前关键参数自动保存
• 异常情况下参数自动恢复

7. 实时任务调度与性能优化

7.1 精确时序控制

系统利用TC275的多个STM定时器实现精确的时序管理：

任务调度策略：

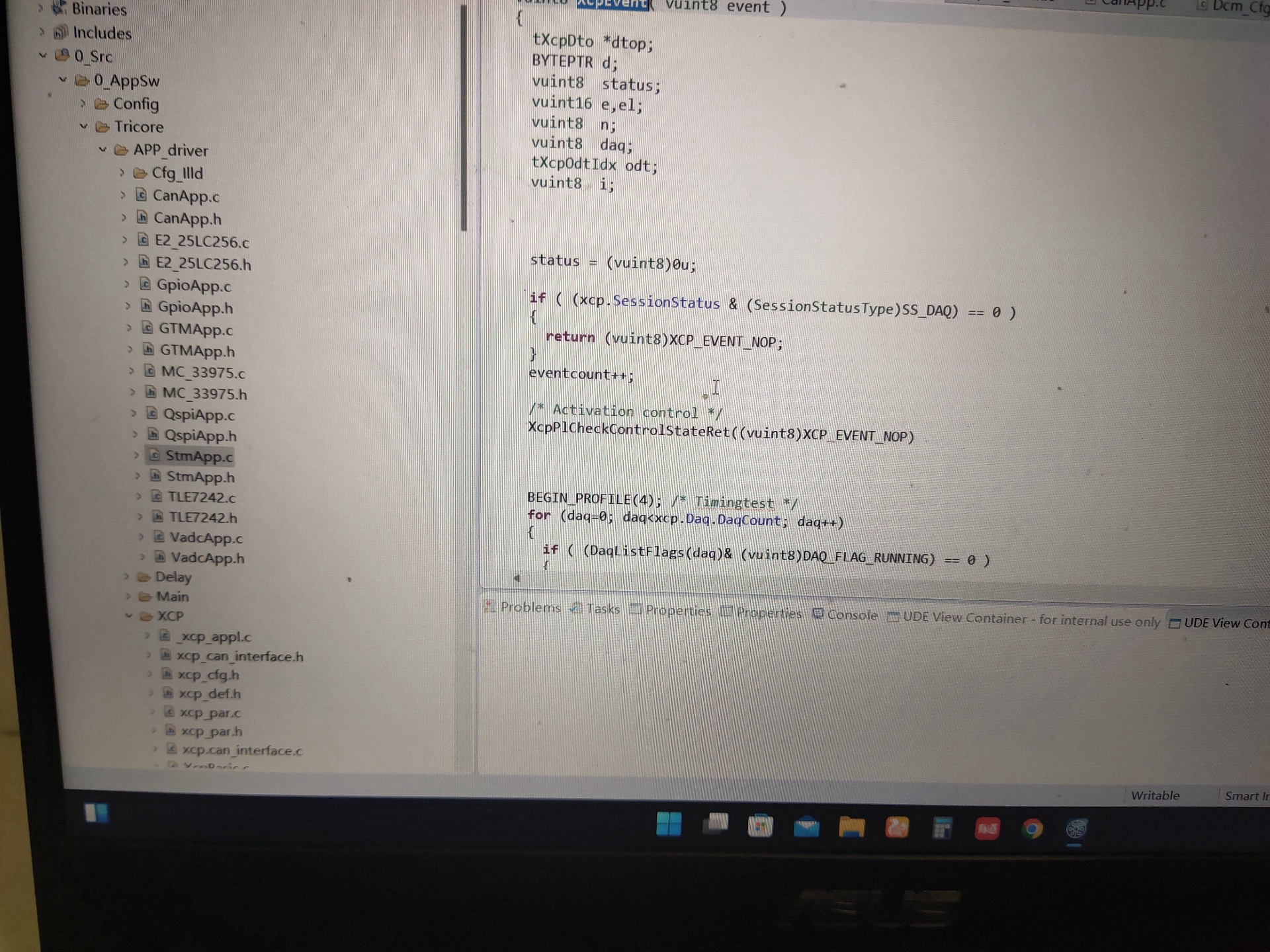

• STM0：1ms周期，负责XCP事件触发和快速任务
• STM1：1ms周期，处理数据采集和常规任务
• STM2：1ms周期，执行后台处理和慢速任务

中断优先级管理：

通过精心设计的中断优先级分配，确保关键任务（如CAN通信）的及时响应，同时维持系统的整体稳定性。

7.2 资源冲突避免

在硬件资源使用上采取了有效的冲突避免策略：

• 外设时钟源的合理分配
• 总线访问权限的时序安排
• 内存访问的仲裁优化

8. 系统安全与可靠性设计

8.1 故障检测机制

系统集成了多层次的故障检测：

• 通信链路的状态监控
• 外设芯片的故障反馈
• 电源质量的实时监测
• 软件执行的状态检查

8.2 安全恢复策略

针对各类异常情况设计了相应的恢复机制：

• 通信超时自动重连
• 外设故障自动复位
• 数据异常自动修复
• 系统状态安全恢复

9. 开发与调试支持功能

9.1 标定接口标准化

完全遵循ASAM XCP标准，支持主流标定工具（如CANape、INCA）的无缝连接，提供了完整的ECU标定和测量能力。

9.2 诊断信息输出

通过多路CAN通道输出丰富的诊断信息，支持开发阶段的深度调试和量产后的故障诊断。

10. 技术优势与工程价值

该TC275 XCP/CCP标定系统展现了多项技术优势：

性能优势：

• 多核架构的充分运用
• 实时性能的精确保证
• 通信带宽的有效利用

可靠性优势：

• 多重安全防护机制
• 完善的错误处理
• 稳健的恢复策略

工程价值：

• 缩短ECU开发周期
• 提高标定工作效率
• 增强产品质量可靠性

这个系统不仅提供了强大的标定功能，更重要的是建立了一个稳定、可靠、可扩展的ECU软件平台，为各种汽车电子应用的开发奠定了坚实的基础。其模块化设计和清晰的接口定义使得功能扩展和维护变得简单高效，体现了现代汽车电子软件工程的先进理念。
