四路差分信号驱动：AM26LS31

01 AM26LS31差分驱动

一、差分驱动

  这个芯片的型号为AM26LS31，  是从 一个电机驱动控制板上拆卸下来的。  它是一个四路差分驱动芯片， 可以实现四路RS422信号的传输。  它和 AM26LS32 可以相互配合， 完成数据的远程传输。 下面， 对它的基本特性进行测试。

二、测试电路

  设计测试电路。  对于其中一路输入开关信号。  输出信号， 外接一个200欧姆的负载电阻， 便于测量输出输入信号之间的关系。  铺设单面PCB，  适合一分钟制板。  一分钟之后得到测试电路板。  焊接之后进行测试。

  使用DG1062产生输入信号，   电路工作电压5V， 测量输入输出信号。

三、测试结果

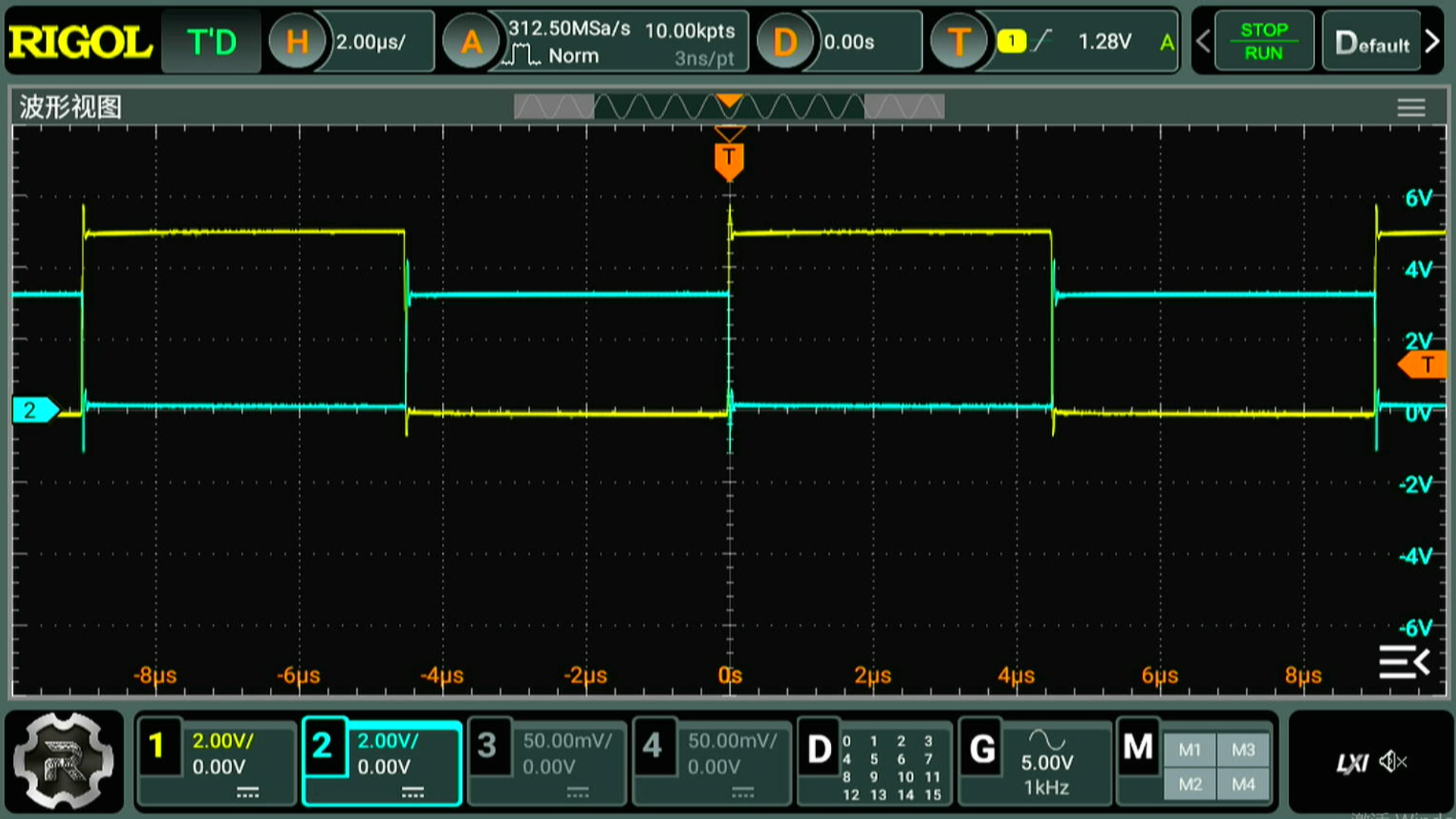

  使用示波器观察输入输出信号。 输入信号的幅度为 5V，  输出信号的幅度为 3.6V。  输入输出信号之间大约10ns的延迟。  两路差分输出信号是严格反相的。  它们之间没有延迟。

※ 总  结 ※

  本文测试了四路差分线路驱动芯片的基本特性。  芯片的输出信号最高为3.6V。  差分信号之间为严格的反相关系。
