摘 要

伴随着计算机科学技术的不断发展和创新，基于互联网的各类应用也逐渐引起人们的重视。Springboot蛋糕商城是通过互联网络上传种类繁多的蛋糕，实现顾客远程选购蛋糕的功能。顾客可以随时随地浏览店铺的新鲜蛋糕商品,这是对传统商品销售的一种发展和革新。

在蛋糕甜点选购方面，传统的购买方式都是到店铺进行挨家选购，有时候购买某个蛋糕的时候，要跑好几个门店，用户的体验度就会急剧下降，很多商家也开始开发蛋糕预订及选购平台，这样的系统给用户带来了新的体验，尤其是在时间和空间上，让使用者不管身在何处，只要连上网就能够进行交易。此Springboot蛋糕商城的开发项目以Springboot框架为基础，采用Java的开发方法，使用MySQL数据库，对本Springboot蛋糕商城的各个功能以及用户的需求做出了解释，然后根据用户蛋糕甜品交易的需求，再介绍了系统的总体设计以及其详细设计，给用户提供了Springboot蛋糕商城的总体结构的搭建方法。从而满足用户自主交易的需求。

关键词：Springboot；MYSQL；Springboot蛋糕商城

Abstract

With the continuous development and innovation of computer science and technology, various applications based on the Internet have gradually attracted people's attention. Springboot Cake Mall uploads a wide variety of cakes through the internet, enabling customers to remotely select and purchase cakes. Customers can browse the fresh cake products in the store anytime and anywhere, which is a development and innovation of traditional product sales.

 In terms of cake and dessert selection, the traditional purchasing method is to go from store to store for door-to-door shopping. Sometimes, when purchasing a certain cake, it takes several stores to visit, and the user's experience will sharply decrease. Many merchants have also started developing cake reservation and selection platforms, which bring new experiences to users, especially in terms of time and space, allowing users to trade wherever they are as long as they are connected to the internet. The development project of this Springboot cake mall is based on the Springboot framework and adopts Java development methods. Using a MySQL database, the various functions and user needs of this Springboot cake mall are explained. Then, according to the user's needs for cake and dessert trading, the overall design and detailed design of the system are introduced, providing users with the method of building the overall structure of the Springboot cake mall. To meet the needs of users for autonomous trading.

Keywords: Springboot; MYSQL; Springboot Cake Mall

1 绪论

1.1 课题目的与意义

如今的市场竞争日发激烈，每天都有许多店铺开张，但是不难发现，许多商铺在营业很短的时间内就会面临倒闭的问题。所以，提高营业效率和商品质量是每个企业必须面临并且必须解决的重大课题。

Springboot蛋糕商城能够有效解决顾客难买到新鲜优质蛋糕的问题。顾客只需在商城内输入查询条件，或通过类别查询，快速而准确的找到需要的蛋糕，然后下单购买，在家等待快递即可，极大的方便了购买的效率，省去了路途上人力物力的额外花销，同时还带动了物流业的发展。

Springboot蛋糕商城不仅可以大量减少人力、物力，降低了成本，而且突破了时间和空间的限制,使得蛋糕交易活动可以在任何时间、任何地点进行，实现24小时营业，不需要营业员，商城可以被设置成一个自动售货机。同时，Springboot蛋糕商城更容易开拓销售渠道，从而大大提高了店铺的盈利。

1.2国内外研究现状

近年来，国民经济的迅速发展带动了商界愈加激烈的竞争，市场就好比战场，商人只有找到合适的销售手段、方法，才能使商店营业不至于走下坡路，适者生存的自然法则在商界同样适用。以往的销售方式大多依靠简单的人力来解决。很多商户使用计算机进行工作，也只是在近几年才开始的，而且操作方式也只是停留在最简单的计算机操作上面，与互联网的概念相差甚远。当今的社会是“互联网+”时代，人多力量大未必能壮大企业、人口红利也已过时，精英化、知识经济已成必然趋势，企业要想更好地在市场中有立足之地，就要更加地效率化，科学化。随着科学技术的飞速发展，Internet这个工具已经成了普通百姓都可以触及的大众型媒体传播手段。

如今，不管是在国内国外，电子商务都以其成本低，效率高的优势迅速发展着。尤其实在欧美国家，其发展速度尤为显著，一度成为现代市场竞争的重点。

在我国，网上购物截止到2004年，中国互联网用户已经达到7950万人，有40.7%的网民都有网上购物的经历。这就说明了大概有3200万人网上购物的用户。在电子商务中，企业有的采用电子商务进行运营，很大的提高商务的效率。政府部门也在渐渐的使用电子商务代替原来的工作行为。另外，传统的报刊它作为传播信息的方式也在投入精力在自己的网站建设。相信不久电子商务会在企业之间形成非常好的开发前景。

1.3论文结构与章节安排

本Springboot蛋糕商城一共分为六个章节进行介绍，章节内容安排如下：

第一章：引言。第一章主要介绍了Springboot蛋糕商城课题研究的背景，Springboot蛋糕商城的现状和本文的研究内容与主要工作。

第二章：系统需求分析。第二章主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。第三章主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。第四章主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。第五章主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

1.4 Springboot框架介绍

Spring框架是Java平台上的一种开源应用框架，提供具有控制反转特性的容器。尽管Spring框架自身对编程模型没有限制，但其在Java应用中的频繁使用让它备受青睐，以至于后来让它作为EJB（EnterpriseJavaBeans）模型的补充，甚至是替补。Spring框架为开发提供了一系列的解决方案，比如利用控制反转的核心特性，并通过依赖注入实现控制反转来实现管理对象生命周期容器化，利用面向切面编程进行声明式的事务管理，整合多种持久化技术管理数据访问，提供大量优秀的Web框架方便开发等等。Spring框架具有控制反转（IOC）特性，IOC旨在方便项目维护和测试，它提供了一种通过Java的反射机制对Java对象进行统一的配置和管理的方法。Spring框架利用容器管理对象的生命周期，容器可以通过扫描XML文件或类上特定Java注解来配置对象，开发者可以通过依赖查找或依赖注入来获得对象。Spring框架具有面向切面编程（AOP）框架，SpringAOP框架基于代理模式，同时运行时可配置；AOP框架主要针对模块之间的交叉关注点进行模块化。Spring框架的AOP框架仅提供基本的AOP特性，虽无法与AspectJ框架相比，但通过与AspectJ的集成，也可以满足基本需求。Spring框架下的事务管理、远程访问等功能均可以通过使用SpringAOP技术实现。Spring的事务管理框架为Java平台带来了一种抽象机制，使本地和全局事务以及嵌套事务能够与保存点一起工作，并且几乎可以在Java平台的任何环境中工作。Spring集成多种事务模板，系统可以通过事务模板、XML或Java注解进行事务配置，并且事务框架集成了消息传递和缓存等功能。Spring的数据访问框架解决了开发人员在应用程序中使用数据库时遇到的常见困难。它不仅对Java:JDBC、iBATS/MyBATIs、Hibernate、Java数据对象（JDO）、ApacheOJB和ApacheCayne等所有流行的数据访问框架中提供支持，同时还可以与Spring的事务管理一起使用，为数据访问提供了灵活的抽象。Spring框架最初是没有打算构建一个自己的WebMVC框架，其开发人员在开发过程中认为现有的StrutsWeb框架的呈现层和请求处理层之间以及请求处理层和模型之间的分离不够，于是创建了SpringMVC。

2 Springboot蛋糕商城系统分析

2.1 可行性分析

2.1.1 技术可行性分析

在分析了Springboot蛋糕商城的真实需求后，将Springboot蛋糕商城所需要的角色划分整理成了下图2-1和图2-2。

从开发工具来看，由于Springboot蛋糕商城是基于JAVA技术的，因此当前市面上的开发工具都可以来开发，这些功能强大的开发工具可以给我来设计毕设带来非常大的方便。

从Springboot蛋糕商城的本身技术来说，对于我来开发一个Springboot蛋糕商城这个毕设是不费事的。Springboot蛋糕商城的开发可以简单的分为前台模块、后台模块开发以及数据库开发。其中的大部分技术难点在我上学时已经使用过了，同时网络上很多技术点可以让我来借鉴。Web后台管理使用JAVA、springboot等技术，数据库使用mysql，因此为我在开发Springboot蛋糕商城这个毕设上省去了很多多余代码，这给我的毕设项目编写带来了极大的便利。

从用户体验来看，市面上很多被广泛使用的例如淘宝等电商案例可以让我来参考，因此我可以综合淘宝上的页面交互设计的优点，基于我的毕设项目特点来进行改版，最后达到令用户满意的页面交互体验。综上所述，从技术层面来看开发Springboot蛋糕商城是可行的。

2.1.2 经济可行性分析

从Springboot蛋糕商城的开发成本来看，Springboot蛋糕商城的设计和开发都是我自己完成的，没有其他成本上的开销。

从Springboot蛋糕商城的维护成本来看，Springboot蛋糕商城的开发遵循一套完整的代码编写规范，并且Springboot蛋糕商城的结构设计非常灵活，遵循高内聚低耦合的原则，因此易于维护和迭代开发。

在Springboot蛋糕商城上线之后，上线前期我会根据真实需求来调查，对使用我开发的Springboot蛋糕商城来制定一套符合的使用费。系统运行稳定后我会将推广范围到其他行业的中，他们可以自己来注册使用我的Springboot蛋糕商城，只需要缴纳一点点的定金，我会给他们引入广告投资和自营业务。

综合以上的分析，Springboot蛋糕商城所带来的经济效益将会带来极大的收益。并且随着我的推广，来使用我开发的Springboot蛋糕商城的市场将越来越大，Springboot蛋糕商城带来的利润也就越来越多。因此，从经济层面来看开发Springboot蛋糕商城的是可行的。

2.1.3 操作可行性分析

本次开发的Springboot蛋糕商城是比较简单的，只要会上网的用户就可以使用，进入系统以后，可以根据提示进行对应的操作，不管是系统的操作设计黑石系统的逻辑设计都相对简单，比如说用户想要购买某一个蛋糕商品的时候，首先是要了解蛋糕商品的各种参数，在了解的过程中，我们在这个页面中设置了醒目的购买菜单，方便用户购买，所以说在用户使用方面看来是比较容易操作的；再来看管理者管理部分，我们对系统价格的设置，各种参数的设置都是固定的，操作者只要进入后就能够实现增删改查，非常方便，综合来说，系统在操作上是可行的。

2.2 系统功能分析

2.2.1 功能性分析

按照Springboot蛋糕商城的角色，我划分为了用户模块和管理员管理模块这两大部分。

用户模块：

（1）用户注册登录：用户注册并登录Springboot蛋糕商城

（2）蛋糕信息：用户进行蛋糕信息的阅览，可以搜索某类蛋糕。

（3）商城管理：可以对心仪的蛋糕进行加购。

（4）网站公告：用户进行公告消息的阅览，查看管理者发布的行公告信息。

（5）购物车：用户对喜欢的商品可以加购，在购物车里面，可以查看到所有加购的商品，支持对商品数量的更改、删除商品，可以进行选择购买。

（6）优惠券：用户可以查看积分兑换优惠券的规则。

（7）会员充值：点击“会员充值”栏，可以进行在线充值操作。

（8）换券信息：点击“换券信息”中可以进行积分兑换操作。

（9）订单配送：点击查看个人的订单配送详情。

（10）订单评价：发布评价内容。

管理员管理模块：

（1）公告栏管理：管理员可以对Springboot蛋糕商城中首页显示的轮播图以及系统中的一些公告发布到系统当中，让用户及时的查看到系统信息，进行合理安排。

（2）用户管理：管理员可以对Springboot蛋糕商城中所有的用户进行管控，包括了管理员和注册用户。

（3）商城管理：管理员在后台可以对Springboot蛋糕商城中显示的蛋糕信息进行增删改查以及订单信息以及配送信息进行管理。

（4）会员信息管理：对会员信息进行增删改查。

（5）充值信息管理：对会员的充值信息维护管理。

（6）优惠券管理：发布优惠券信息。

（7）换券信息管理：对用户提交的换券信息进行审核。

（8）订单评价管理：对用户提交的订单评价内容查看管理。

（9）资源管理：对资讯进行增删改查。

2.2.2 非功能性分析

Springboot蛋糕商城的非功能性需求比如Springboot蛋糕商城的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1Springboot蛋糕商城非功能需求表

安全性	主要指Springboot蛋糕商城数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指Springboot蛋糕商城能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响Springboot蛋糕商城占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着Springboot蛋糕商城的页面展示内容进行操作，就可以了。
可维护性	Springboot蛋糕商城开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

通过2.2功能的分析，得出了本Springboot蛋糕商城的用例图：

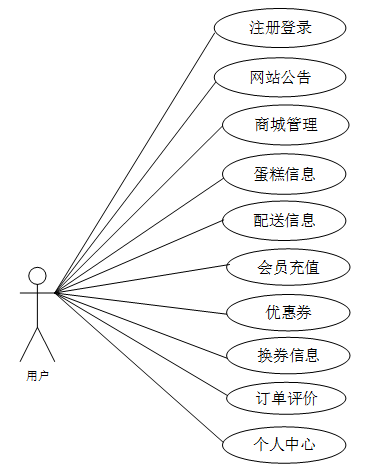

用户角色用例如图2-1所示。

图2-1 Springboot蛋糕商城用户角色用例图

web后台管理上的管理员是维护整个Springboot蛋糕商城中所有数据信息的。管理员角色用例如图2-2所示。

图2-2 Springboot蛋糕商城管理员角色用例图

2.4本章小结

本章主要通过对Springboot蛋糕商城的可行性分析、功能需求分析、系统用例分析，确定整个Springboot蛋糕商城要实现的功能。同时也为Springboot蛋糕商城的代码实现和测试提供了标准。

3 Springboot蛋糕商城总体设计

本章主要讨论的内容包括Springboot蛋糕商城的功能模块设计、数据库系统设计。

3.1 系统功能模块设计

3.1.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本Springboot蛋糕商城中的用例。那么接下来就要开始对本Springboot蛋糕商城的架构、主要功能和数据库开始进行设计。Springboot蛋糕商城根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

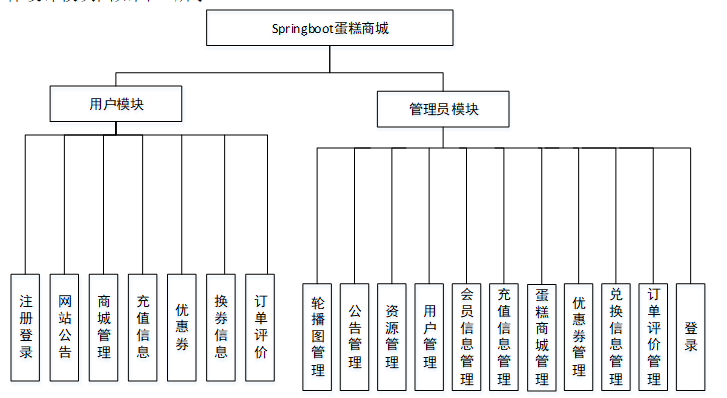

图3-1 Springboot蛋糕商城功能模块图

3.1.2用户模块设计

后台管理者能够实现对前台注册的用户增删改查操作，用户模块结构图如下图：

图3-2用户用户模块结构图

3.1.3 评价管理模块设计

Springboot蛋糕商城是一个交流性质的公开平台，用户可以在线进行订单评价，所以需要专门设计一个订单评价管理模块，具体的结构图如下：

图3-3订单评价模块结构图

3.1.4商城管理模块设计

Springboot蛋糕商城是中需要存储不少商品信息，其模块功能结构，具体的结构图如下：

图3-4商城模块结构图

3.1.5订单管理模块设计

Springboot蛋糕商城最重要的一个功能就是购买，其模块功能结构，具体的结构图如下：

图3-5订单模块结构图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

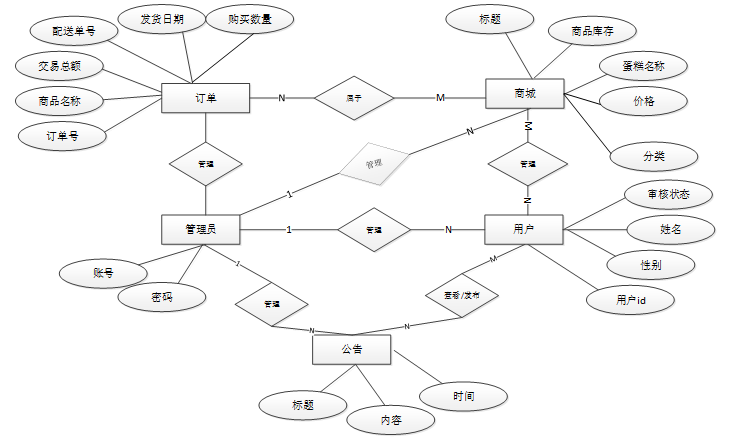

下面是整个Springboot蛋糕商城中主要的数据库表总E-R实体关系图。

图3-6 Springboot蛋糕商城总E-R关系图

3.2.2 数据库逻辑结构设计

通过上一小节中Springboot蛋糕商城中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表3-1 cake_information蛋糕信息表

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cake_information_id	int	10	0	N	Y		蛋糕信息ID
2	cake_name	varchar	64	0	Y	N		蛋糕名称
3	cake_size	varchar	64	0	Y	N		蛋糕尺寸
4	praise_len	int	10	0	N	N	0	点赞数
5	pay_state	varchar	16	0	N	N	未支付	支付状态
6	recommend	int	10	0	N	N	0	智能推荐
7	cart_title	varchar	125	0	Y	N		标题：[0,125]用于产品html的标签中
8	cart_img	text	65535	0	Y	N		封面图：用于显示于产品列表页
9	cart_description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
10	cart_price_ago	double	8	2	N	N	0.00	原价：[1]
11	cart_price	double	8	2	N	N	0.00	卖价：[1]
12	cart_inventory	int	10	0	N	N	0	商品库存
13	cart_type	varchar	64	0	N	N	未分类	商品分类：
14	cart_content	longtext	2147483647	0	Y	N		正文：产品的主体内容
15	cart_img_1	text	65535	0	Y	N		主图1：
16	cart_img_2	text	65535	0	Y	N		主图2：
17	cart_img_3	text	65535	0	Y	N		主图3：
18	cart_img_4	text	65535	0	Y	N		主图4：
19	cart_img_5	text	65535	0	Y	N		主图5：
20	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
21	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表3-2 coupon 优惠券表

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	coupon_id	int	10	0	N	Y		优惠券ID
2	coupon_name	varchar	64	0	Y	N		优惠券名
3	discount_amount	varchar	64	0	Y	N		优惠金额
4	required_points	int	10	0	Y	N	0	所需积分
5	effective_time	varchar	64	0	Y	N		有效时间
6	usage_rules	text	65535	0	Y	N		使用规则
7	offer_description	text	65535	0	Y	N		优惠说明
8	hits	int	10	0	N	N	0	点击数
9	praise_len	int	10	0	N	N	0	点赞数
10	recommend	int	10	0	N	N	0	智能推荐
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表3-3 coupon_exchange_information换券信息表

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	coupon_exchange_information_id	int	10	0	N	Y		换券信息ID
2	coupon_name	varchar	64	0	Y	N		优惠券名
3	discount_amount	varchar	64	0	Y	N		优惠金额
4	required_points	int	10	0	Y	N	0	所需积分
5	effective_time	varchar	64	0	Y	N		有效时间
6	redemption_users	int	10	0	Y	N	0	兑换用户
7	user_name	varchar	64	0	Y	N		用户姓名
8	membership_card_number	varchar	64	0	Y	N		会员卡号
9	exchange_quantity	varchar	64	0	Y	N		兑换数量
10	consumption_points	varchar	64	0	Y	N		消耗积分
11	exchange_instructions	text	65535	0	Y	N		兑换说明
12	recommend	int	10	0	N	N	0	智能推荐
13	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
14	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表3-4 logistics_delivery物流配送表

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	logistics_delivery_id	int	10	0	N	Y		物流配送ID
2	order_number	varchar	64	0	Y	N		订单号
3	product_name	varchar	64	0	Y	N		商品名称
4	purchase_quantity	varchar	64	0	Y	N		购买数量
5	total_transaction_amount	double	11	2	Y	N	0.00	交易总额
6	the_date_of_issuance	date	10	0	Y	N		发货日期
7	delivery_number	varchar	30	0	Y	N		配送订单
8	ordinary_users	int	10	0	Y	N	0	普通用户
9	shipping_address	varchar	64	0	Y	N		收货地址
10	delivery_status	varchar	64	0	Y	N		配送状态
11	signing_status	varchar	64	0	Y	N		签收状态
12	recommend	int	10	0	N	N	0	智能推荐
13	contact_name	varchar	255	0	Y	N		联系人名字
14	merchant_id	int	10	0	Y	N		商家id
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表3-5 member_information会员信息表

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	member_information_id	int	10	0	N	Y		会员信息ID
2	member_users	int	10	0	Y	N	0	会员用户
3	user_name	varchar	64	0	Y	N		用户姓名
4	user_phone	varchar	64	0	Y	N		用户电话
5	membership_card_number	varchar	64	0	N	N		会员卡号
6	card_balance	int	10	0	Y	N	0	卡内余额
7	start_date	date	10	0	Y	N		开始日期
8	end_date	date	10	0	Y	N		结束日期
9	membership_level	varchar	64	0	Y	N		会员等级
10	member_points	varchar	64	0	Y	N		会员积分
11	recommend	int	10	0	N	N	0	智能推荐
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表3-6 order_evaluation订单评价表

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_evaluation_id	int	10	0	N	Y		订单评价ID
2	order_number	varchar	64	0	Y	N		订单编号
3	cake_name	varchar	64	0	Y	N		蛋糕名称
4	cake_price	varchar	64	0	Y	N		蛋糕价格
5	purchasing_users	int	10	0	Y	N	0	购买用户
6	user_name	varchar	64	0	Y	N		用户姓名
7	purchase_quantity	varchar	64	0	Y	N		购买数量
8	total_order_price	varchar	64	0	Y	N		订单总价
9	cake_rating	varchar	64	0	Y	N		蛋糕评分
10	evaluation_content	text	65535	0	Y	N		评价内容
11	recommend	int	10	0	N	N	0	智能推荐
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表3-7 recharge_information充值信息表

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	recharge_information_id	int	10	0	N	Y		充值信息ID
2	member_users	int	10	0	Y	N	0	会员用户
3	user_name	varchar	64	0	Y	N		用户姓名
4	user_phone	varchar	64	0	Y	N		用户电话
5	membership_card_number	varchar	64	0	Y	N		会员卡号
6	recharge_amount	int	10	0	Y	N	0	充值金额
7	recharge_instructions	text	65535	0	Y	N		充值说明
8	pay_state	varchar	16	0	N	N	未支付	支付状态
9	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
10	recommend	int	10	0	N	N	0	智能推荐
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表3-8 order订单表

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_id	int	10	0	N	Y		订单ID：
2	order_number	varchar	64	0	Y	N		订单号：
3	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
4	title	varchar	32	0	Y	N		商品标题：
5	img	varchar	255	0	Y	N		商品图片：
6	price	double	10	2	N	N	0.00	价格：
7	price_ago	double	10	2	N	N	0.00	原价：
8	num	int	10	0	N	N	1	数量：
9	price_count	double	8	2	N	N	0.00	总价：
10	norms	varchar	255	0	Y	N		规格：
11	type	varchar	64	0	N	N	未分类	商品分类：
12	contact_name	varchar	32	0	Y	N		联系人姓名：
13	contact_email	varchar	125	0	Y	N		联系人邮箱：
14	contact_phone	varchar	11	0	Y	N		联系人手机：
15	contact_address	varchar	255	0	Y	N		收件地址：
16	postal_code	varchar	9	0	Y	N		邮政编码：
17	user_id	int	10	0	N	N	0	买家ID：
18	merchant_id	mediumint	8	0	N	N	0	商家ID：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
21	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
22	state	varchar	16	0	N	N	待付款	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	0	Y	N		订单备注
24	delivery_state	varchar	16	0	Y	N	未配送	发货状态：未配送，已配送

3.4本章小结

整个Springboot蛋糕商城的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 Springboot蛋糕商城详细设计与实现

Springboot蛋糕商城的详细设计与实现主要是根据前面的Springboot蛋糕商城的需求分析和Springboot蛋糕商城的总体设计来设计页面并实现业务逻辑。主要从Springboot蛋糕商城界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 首页界面

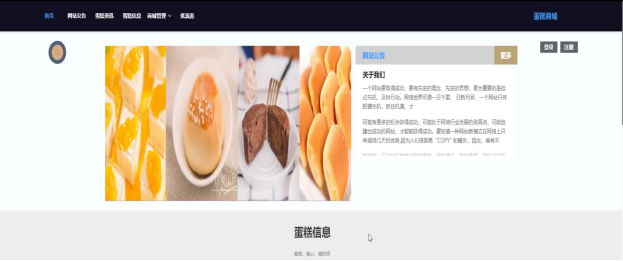

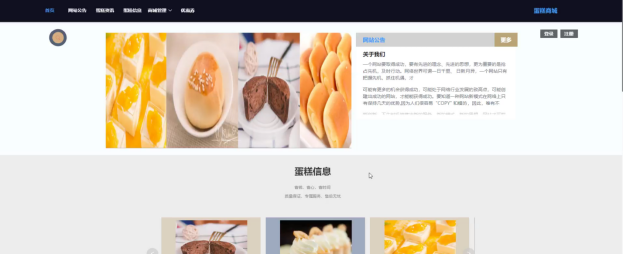

当进入Springboot蛋糕商城的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及系统内容，其主界面展示如下图4-1所示。

图4-1 首页界面图

4.1.2 用户注册界面

普通的用户只支持对首页部分内容的浏览，想要购买或者查看搜索商品就必须登录到系统，如果你没有本Springboot蛋糕商城的账号的话，添加“注册”根据提示输入好用户信息后，点击“注册”按钮后，系统会对输入的信息进行验证，验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

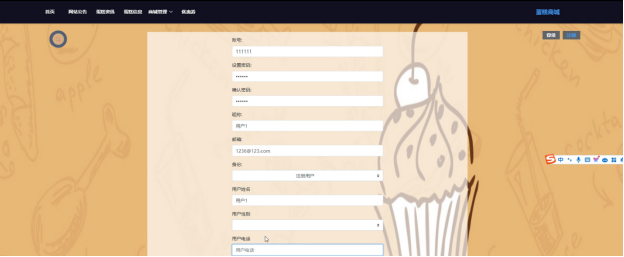

图4-2 用户注册界面图

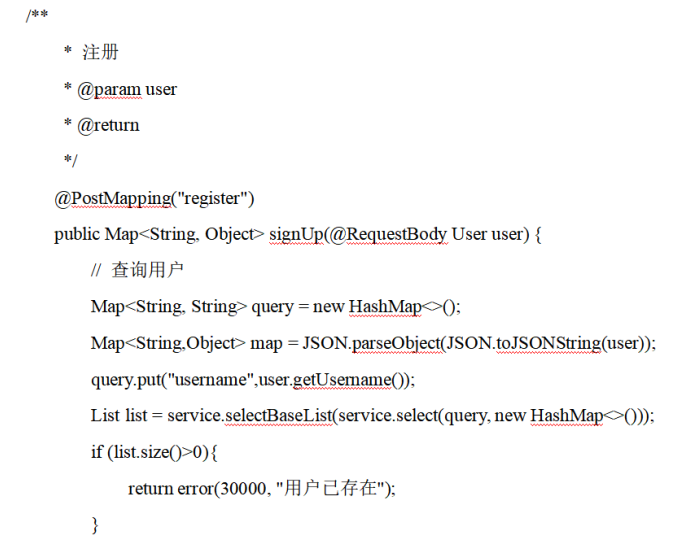

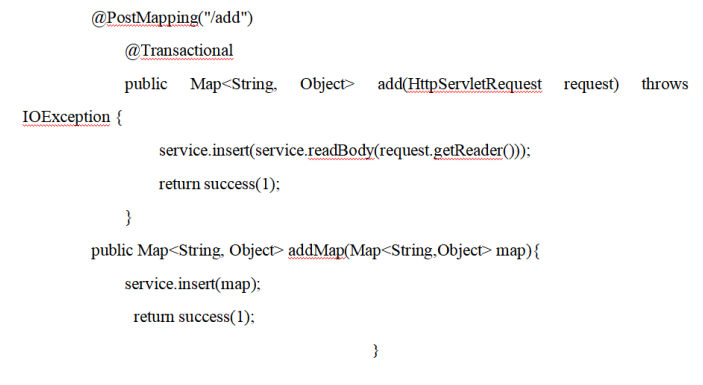

用户注册的关键代码如下：



4.1.3 用户登录界面

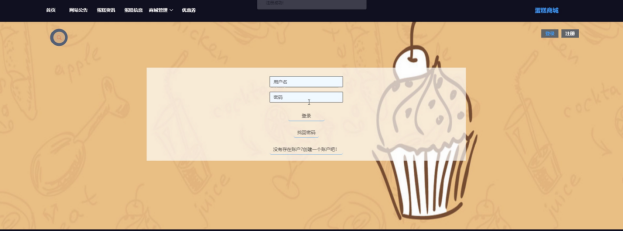

Springboot蛋糕商城中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到Springboot蛋糕商城的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

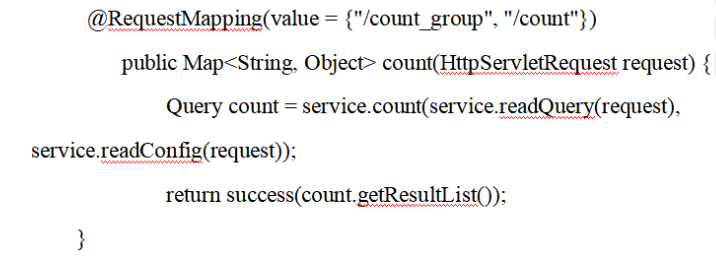

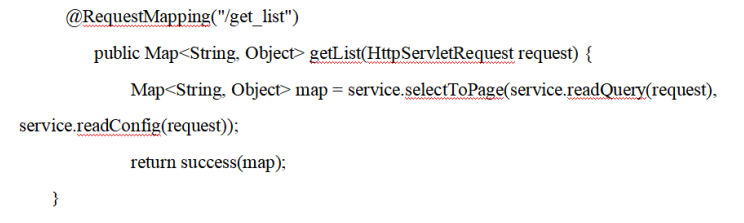

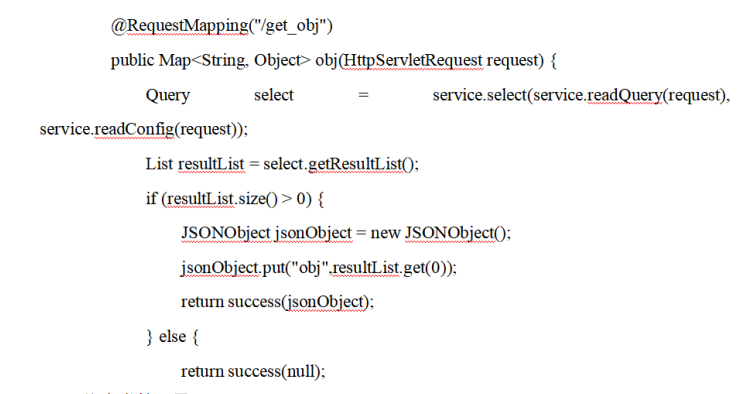

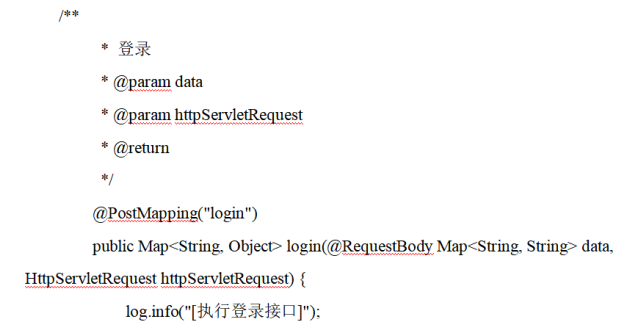

用户登录的关键代码如下：

4.1.4网站公告界面

用户在点击导航栏上面的公告信息后，就可以搜索查看公告信息，公告信息界面如下图4-4所示。

图4-4公告信息界面图

4.1.5 优惠券界面

当用户点击“优惠券”后，就会显示优惠券兑换规则信息，用户可以进行查看了解，界面如下图4-5所示。

图4-5优惠券界面图

4.1.6 蛋糕展示界面

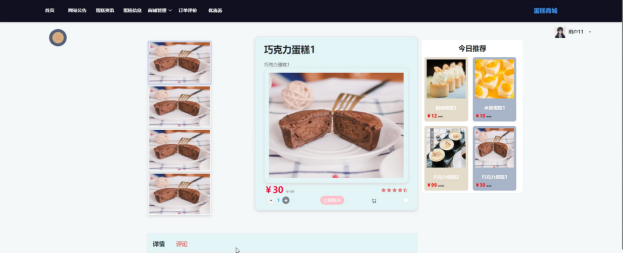

当访客点击了任意蛋糕后将会进入该款蛋糕的详情界面，可以了解到该蛋糕的图片信息、描述、分类、价格等，同时可以对该蛋糕进行加购+立即购买+收藏+点赞+评论，蛋糕展示展示页面如图4-6所示。

图4-6 蛋糕展示界面图

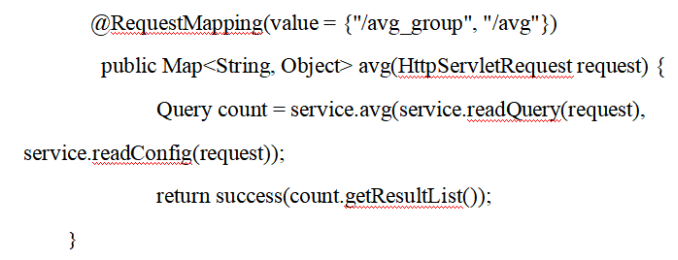

蛋糕展示的关键代码如下。

4.1.7 我的订单界面

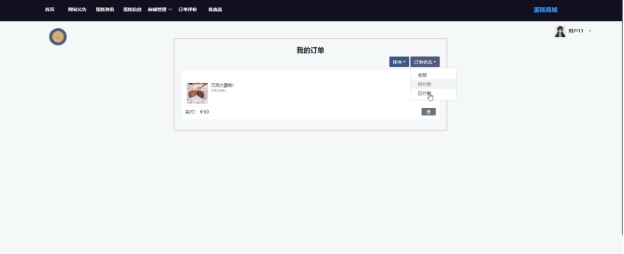

当用户点击“我的订单”链接后就进入自己购买的订单的界面展示，界面如下图4-7所示。

图4-7 我的订单界面图

我的订单的关键代码:

4.1.8订单评价界面

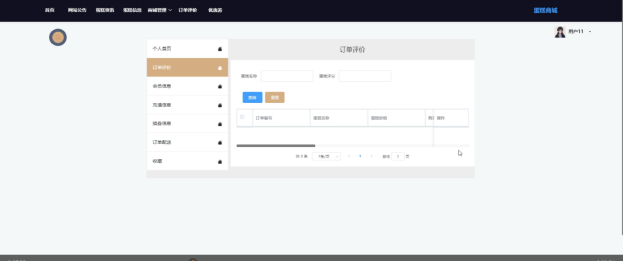

点击“订单评价”可以对购买后的订单进行评价，发布评价具体内容操作。界面如下图4-8所示。

图4-8 订单评价界面图

4.1.9订单配送界面

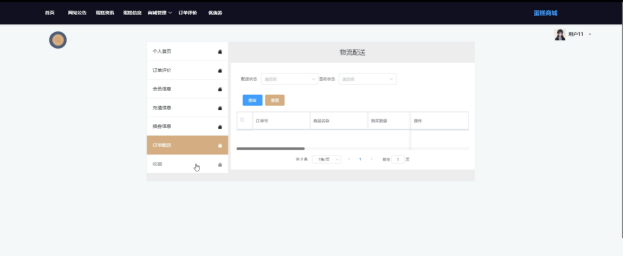

用户点击“订单配送”，能够看到订单配送商信息。界面如下图4-9所示。

图4-9 订单配送界面图

4.2管理员功能模块

4.2.1 公告管理界面

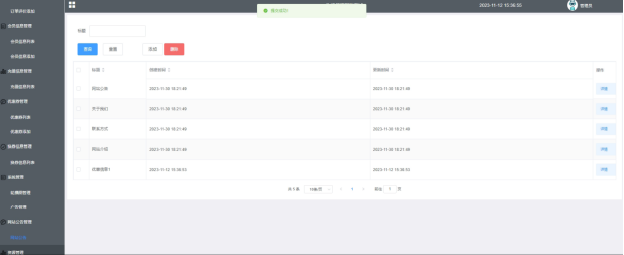

管理员可以对Springboot蛋糕商城中的公告信息进行增删改查操作。界面如下图4-10所示。

图4-10 公告管理界面图

4.2.2 商城管理界面

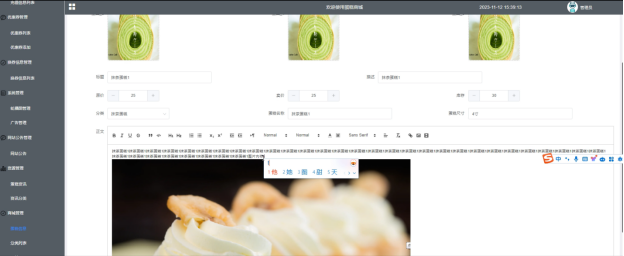

管理员在后台可以对Springboot蛋糕商城中显示的商城及其蛋糕信息进行增删改查，界面如下图4-11所示。

图4-11商城管理界面图

商城管理关键代码：

4.2.3 订单列表管理界面

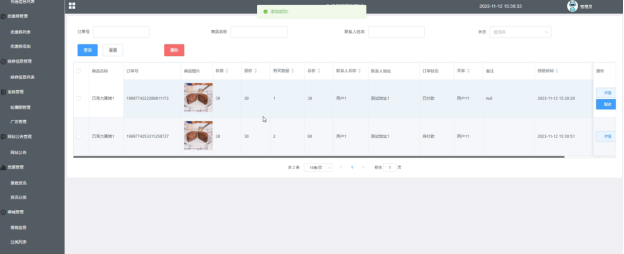

管理员可以对Springboot蛋糕商城中的订单信息进行维护管理。界面如下图4-12所示。

图4-12订单列表管理界面图

订单列表管理的关键代码如下。

4.2.4优惠券管理界面

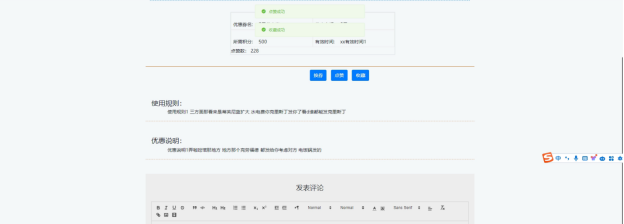

管理员可以对Springboot蛋糕商城中的优惠券信息进行增删改查。界面如下图4-13所示。

图4-13优惠券管理界面图

优惠券管理的关键代码如下。

5系统测试

5.1系统测试的目的

系统的前台、后台、数据库完成以后，这个系统才算是完成了一半，我们在这之后要对系统进行最后的一个阶段，那就是测试了，测试对一个系统来说是非常重要的，有的时候开发完一个系统，如果测试不合格的话，这个系统是没有办法进行投入使用的，所有我们要用测试对系统的功能进行检验，把不完善的功能尽量完善，把出现的bug解决掉，然后给用户呈现出一个完美的系统。通过对系统最后一步的测试，使得开发人员对自己的系统更加有信心，更加积极的为后期的系统版本的更新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、商品展示功能测试、商品添加、商品订单功能测试，如表5-1、5-2、5-3、5-4所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

商品查看功能测试：

表5-2 商品查看功能测试表

用例名称	商品查看
目的	测试商品查看功能
前提	用户登录
测试流程	点击商品列表
预期结果	可以查看到所有商品信息
实际结果	实际结果与预期结果一致

管理员添加商品界面测试：

表5-3 管理员添加商品界面测试表

用例名称	商品发布测试用例
目的	测试商品发布功能
前提	管理员正常登录情况下
测试流程	1）管理员点击商品，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的商品信息
实际结果	实际结果与预期结果一致

商品订单功能测试：

表5-4商品订单功能测试表

用例名称	商品订单测试
目的	测试商品订单功能
前提	无
测试流程	1）在订单中进行商品订单支付。 2）点击支付按钮。
预期结果	页面显示支付成功
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写Springboot蛋糕商城的测试用例，已经检测完毕用户登录模块、商品查看模块、商品添加模块、商品订单模块功能测试，通过这几大模块为Springboot蛋糕商城的后期推广运营提供了强力的技术支撑。

结论

至此论文结束，感谢您的阅读。在此我要感谢我的导师，虽然我在实习期间很忙，论文撰写总是停停改改，但是导师依然十分负责，时不时的询问我的任务进展情况，跟进我的论文进度。虽然我在实习期间很忙，以至于很晚才开始进行论文撰写和编写程序的工作，但是在指导老师的帮助下，我逐步完成了自己的论文和程序，从导师身上也学习到很多知识，和经验，这些知识和经验令我受益匪浅。也从导师身上看到了自己的不足，不论是在即使层面上还是在对待工作的态度上，倒数如同明镜一般照出了我的缺点我的不足。此外，我还要感谢在我实习期间在论文和程序上帮助过我的同学和社会人士，此前我对于springboot开发方面的一些知识还不了解，是他们在我编写程序过程中给了我很多的启发和感想，也帮助了我对于程序的调试和检测。没有他们我是不能顺利完成本次毕业设计的。至此，我的毕业设计就花上了一个圆满的句号了。

参考文献

[1]李捷捷. N公司零售业务线上线下渠道整合策略研究[D]. 广西大学, 2022.

[2]田松涛;段元梅. 基于SpringBoot的线上商城平台设计 [J]. 无线互联科技, 2022, 19 (01): 56-57.

[3]杜晓文. 各出奇招，更加注重用户体验 浅谈投影产品的线上销售与线下经销 [J]. 家庭影院技术, 2021, (10): 60-69.

[4]杨文豪. 基于微服务的网上商城系统的设计与实现[D].北京邮电大学,2021.

[5]程红琳. 网上商城品目扩容效果几何[N]. 中国政府采购报,2021-05-18(005).

[6]魏钢毅. 从“一品目一采购”到供应商承诺入驻[N]. 中国政府采购报,2021-05-11(005).

[7]王娟.基于Android系统的手机网上商城设计与实现[J].电子技术与软件工程,2021(03):43-44.

[8]裴来芝,宁云智,刘东海.基于ASP.NET的网上商城中用户注册功能模块设计与实现[J].电脑编程技巧与维护,2020(10):44-46.

[9]袁江琛.Ajax+jQuery在网上商城购物车模块中的设计与实现[J].电脑编程技巧与维护,2020(10):34-35+68.

[10]王柯梦,王瑞平.基于B2C网上商城前台系统数据库设计与实现[J].广西质量监督导报,2020(09):70-71.

[11]黄舒珣. 基于文本挖掘的迪卡侬网上商城顾客满意度影响因素研究[D].广西民族大学,2020.

[12]孙建英.分布式、集中式、区块链技术在网上商城中的应用[J].商场现代化,2020(01):13-15.

[13]李贝贝. 考虑策略型消费者的网上商城动态定价研究[D].大连大学,2020.

[14]Francisco Aleixo,Seán A. O’Callaghan,Luís Ducla Soares,Paulo Nunes,Rui Prieto. AragoJ: A free, open‐source software to aid single camera photogrammetry studies[J]. Methods in Ecology and Evolution,2020,11(5).

[15]Mr. Ansar Abbas,Prof. Anis Eliyana,Dr. Dian Ekowati,Mr. Muhammad Saud,Mr. Ali Raza,Ms. Ratna Wardani. Data set on coping strategies in the digital age: The role of psychological well-being and social capital among university students in Java Timor, Surabaya, Indonesia[J]. Data in Brief,2020,30.

[16]Pengxiang Zhou,Shaohong Xia. Effects of the heterogeneous subducting plate on seismicity: Constraints from b-values in the Andaman–Sumatra–Java subduction zone[J]. Physics of the Earth and Planetary Interiors,2020.
