背景：

        笔者参与一个Spark项目，经常要与Spark、Yarn、Livy以及它们的Web界面打交道，来查看错误日志、分析性能瓶颈等。但最初总是分不清楚三者的区别，也不理解每一个UI侧重展示的信息，以及如何利用这些信息等。因此本文结合笔者自身的经验在此进行一些总结。

项目技术选型：

• 计算引擎采用Spark
• 存储及资源管理分别是HDFS和Yarn
• 利用Livy将任务提交到Spark集群
• Spark集群运行模式：Yarn；部署模式：Cluster

虚拟机名称	IP	核心数（V）	内存（GB）	系统盘（GB）	操作系统
spark-master	172.20.70.154	16	32	50	CentOS 7.6
spark-slave1	172.20.70.155	8	32	50	CentOS 7.6
spark-slave2	172.20.70.156	8	32	50	CentOS 7.6
spark-slave3	172.20.70.163	16	32	50	CentOS 7.6
spark-slave4	172.20.70.164	16	32	50	CentOS 7.6

一、总体把握

        Yarn是Hadoop 2.x提出的分布式通用资源管理系统，负责CPU、内存等集群资源的管理。说它“通用”，是因为虽然它从Hadoop生态发展出来，但它能够支持更广泛的计算架构（MapReduce / Spark / Flink等）和存储系统（HDFS / Hbase / Hyperbase等）。

        Spark从Hadoop MapReduce发展而来，但不同于MapReduce的是Job中间输出和结果可以保存在内存中，从而不再需要读写HDFS，因此Spark能更好地适用于数据挖掘与机器学习等需要迭代的map reduce的算法。

        Livy用户可以以REST请求的方式通过Livy启动一个新的Spark集群，提交Spark作业到远端的Spark集群上执行。

二、Yarn Web UI

参考课程：

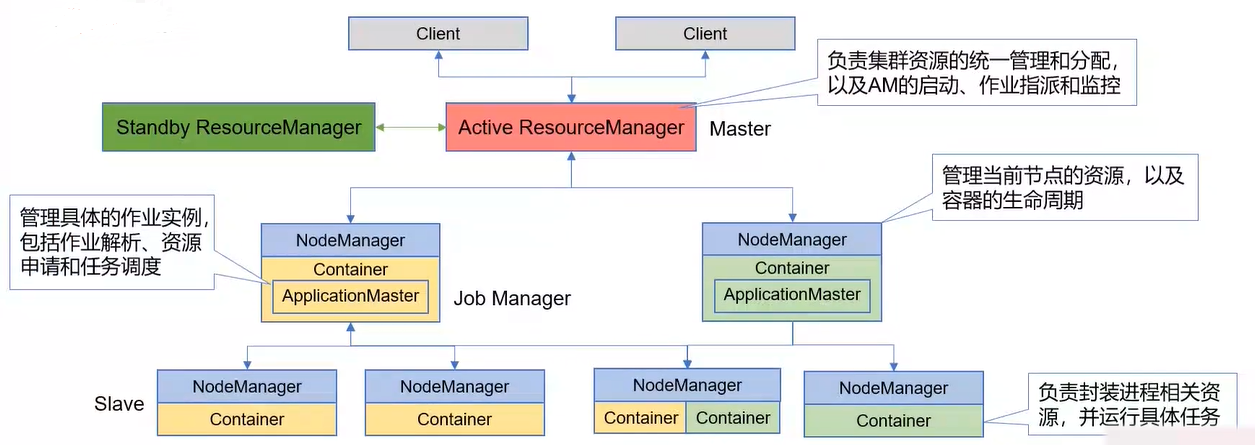

Yarn 基本架构

三种角色：ResourceManager(Master)、NodeManager(Slave)、ApplicationMaster

具体流程：Client提交一个作业（这里是Spark作业），ResourceManager首先分配一部分资源到一个NodeManager节点的一个Container中，然后在Container中会运行作业自己的管理进程ApplicationMaster，它将作业（job）解析成不同的task，向ResourceManager申请所需的更多资源，之后ResourceManager启动更多NodeManager的Container，然后Task就能被分发到多个Container执行，执行过程中Task向ApplicationMaster汇报，ApplicationMaster也会对其它Task进行监管，执行完毕后ApplicationMaster负责收集数据，并向ResourceManager请求释放Task所占Container的资源。

在上述过程中，ResourceManager仅负责资源管理，任务调度交由ApplicationMaster进行。

Yarn Web UI 在主节点spark-master的8088端口查看：

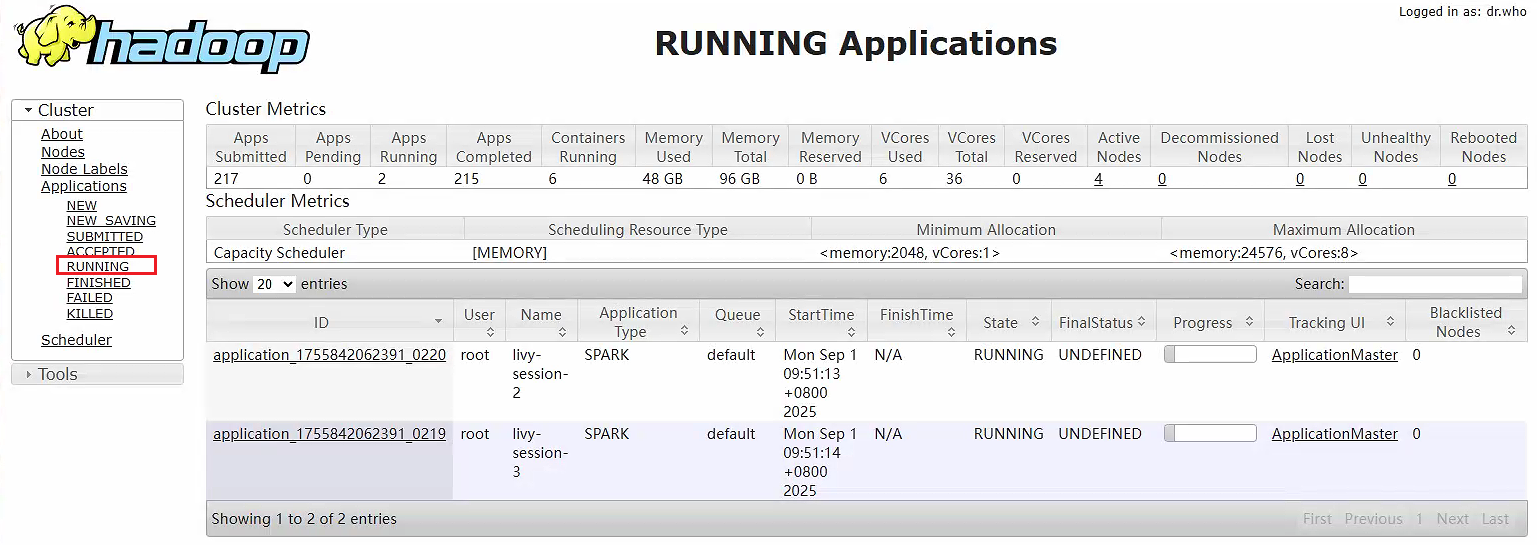

左上角的图标是“Hadoop"，因为Yarn是Hadoop的资源管理组件。左侧是目录，About / Nodes展示集群整体情况和各节点的信息；Scheduler是Yarn资源调度的策略（FIFO、Capacity、Fair等）；Applications就是提交的各个作业，还可以点击细分类，例如RUNNING，查看当前处于运行状态的作业。

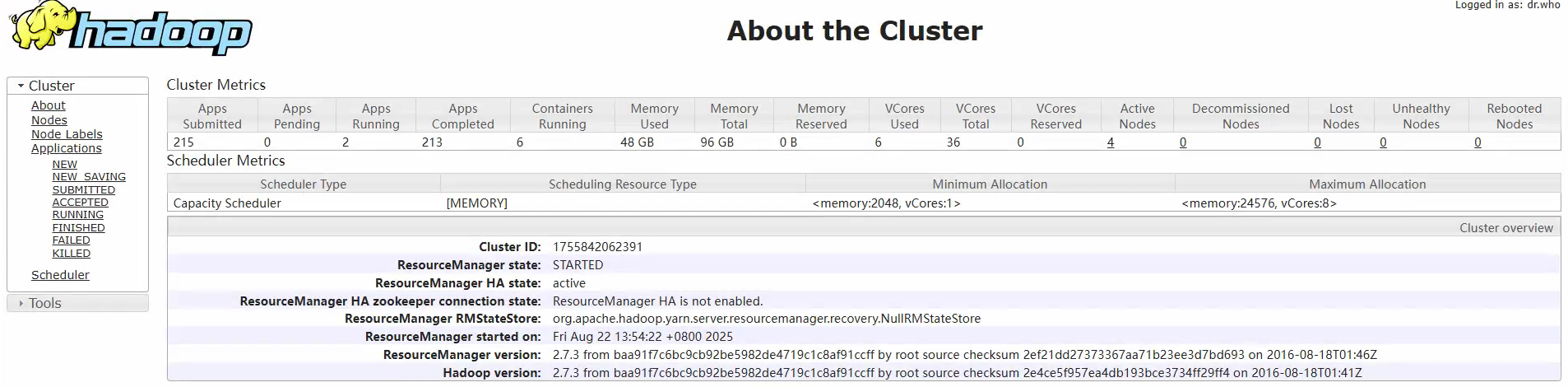

（About）

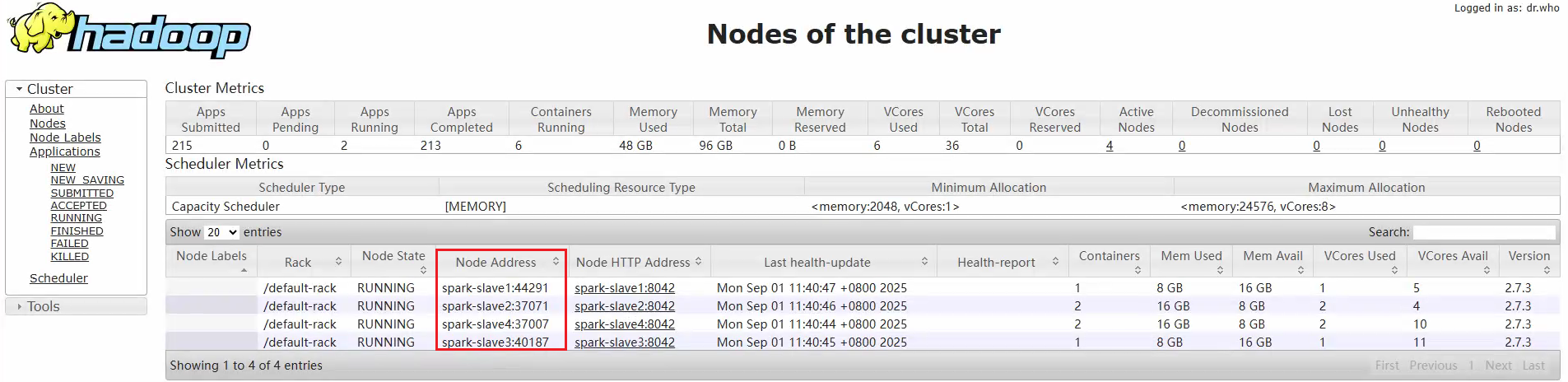

（Nodes，可以看到集群中包含四个Node Manager）

接下来举几个具体作业的例子：

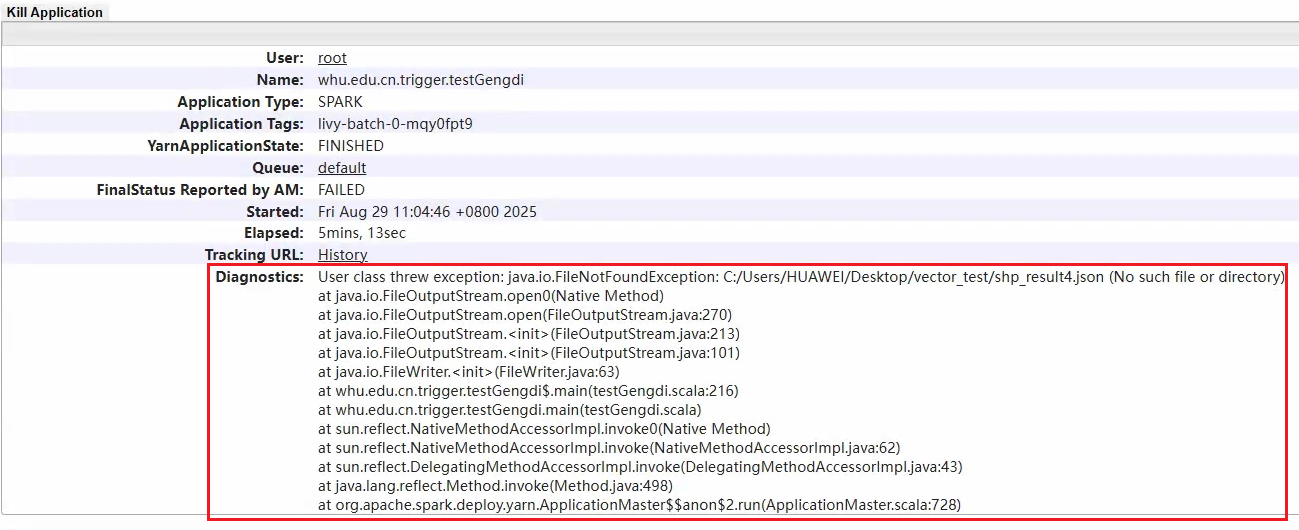

（1）提交的作业编译出错，Yarn UI 对于该条作业状态显示FAIED。

可以点击application链接，进入查看具体的错误信息。

还可以在spark-master服务器输入如下命令查看更详细的日志信息（applicationId替换成自己实际的作业Id）：

yarn logs -applicationId application_1755842062391_0198

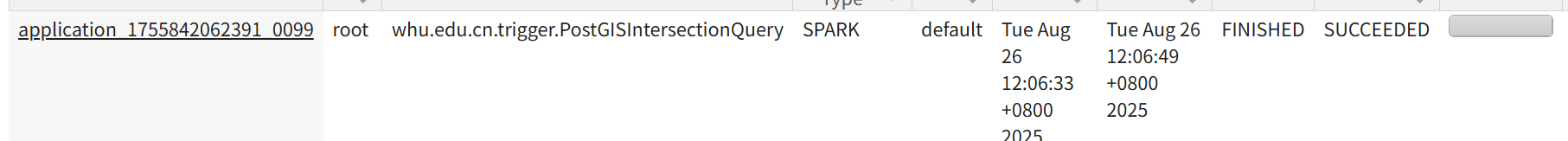

（2）作业顺利提交且编译成功，FinalStatus显示SUCCEEDED，但作业是否按照预期成功执行，还需要进一步查看Spark Web UI。

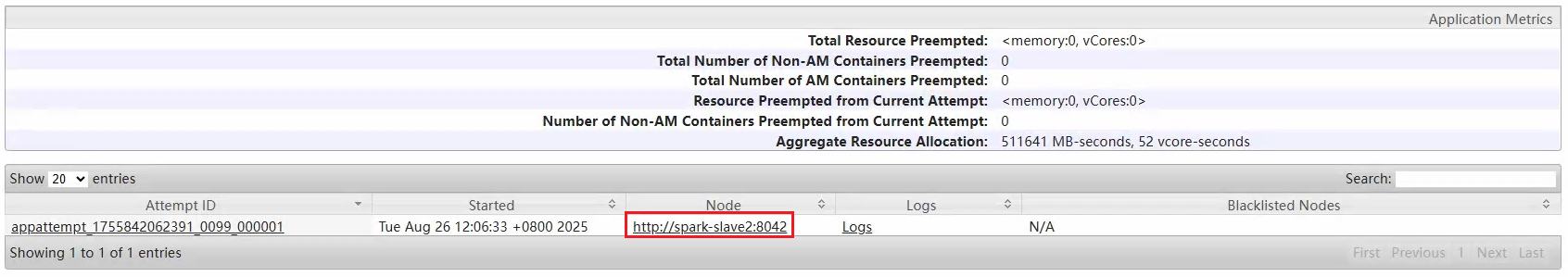

进入详情页可以看到Node一栏中显示driver程序运行在节点spark-slave2上。

（3）作业顺利提交，但State是RUNNING，FinalStage一直是Undefined。

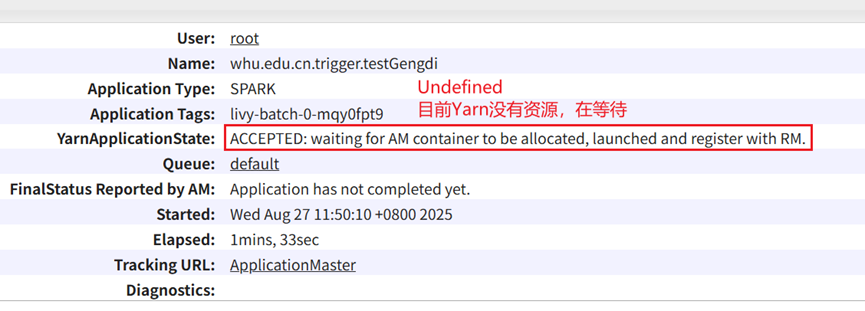

查看详情页，YarnApplicationState显示任务还在等待AM container创建，当前资源不足。同时观察到，前面有个任务一直在Running，很明显资源被占用了。

三种解决方案：（1）可以等待前面的任务完成；（2）如果前面的任务不再需要继续，可以手动点击左上角的Kill；（3）可以对资源调度策略进行修改。

三、Spark Web UI

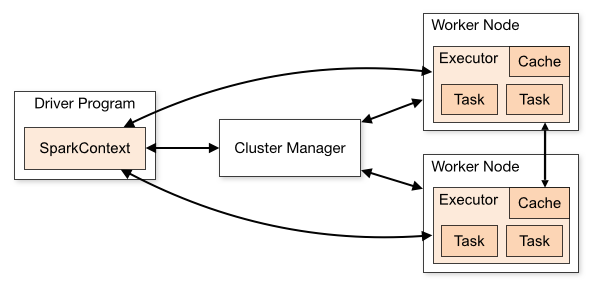

        这是集群中spark应用程序的一般执行框架，主要由SparkContext（spark上下文）、ClusterManager（资源管理器）和Executor（单个节点的执行进程）三部分组成。在Spark On Yarn (cluster) 模式下，ClusterManager是Yarn，负责整个集群的统一资源管理；executor是应用执行的主要进程（独立的JVM进程），内部含有多个task线程以及内存空间；driver程序会和ClusterMananer通信，并分配task到executor上执行。

        联想Yarn架构中的三种角色，driver和ApplicationMaster同属一个进程，并且driver可能在任意一台NodeManager。一个Yarn的container只能有一个Spark Executor，一个worker节点可以有多个executor。

参考资料：

大佬教你透视spark任务日志：Spark UI 一级入口，问题定位排查

Spark Web UI 4.0.0

        在运行Spark Application的时候，Spark会提供一个WEB UI列出应用程序的运行时信息，但该WEBUI随着Application的完成（成功/失败）而关闭。Spark history Server通过配置可以在Application执行的过程中记录下日志事件信息，在Application执行结束后Web UI能重新渲染展示。

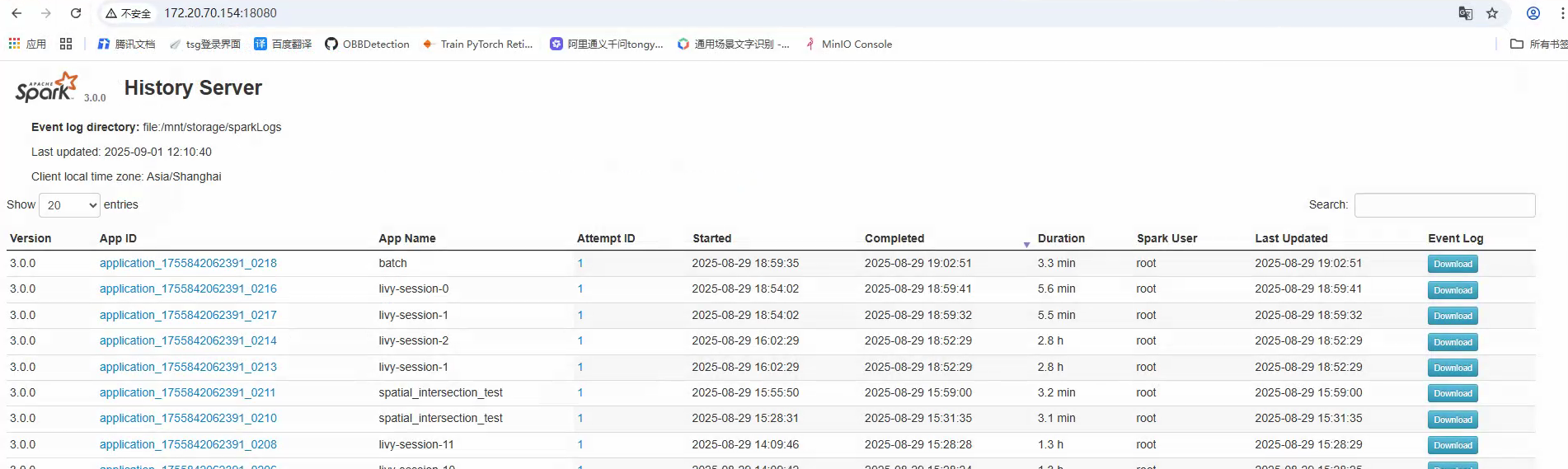

在spark安装目录下找到sbin目录，进入后执行start-history-server.sh，默认端口18080。

只要提交的是Spark作业，Yarn UI中的每一个FinalStatus为SUCCEEDED的任务（application）在Spark UI一定会有对应的一条。点击进去可以查看到详细的Spark作业流程。

Spark实际执行流程：用户代码 → 逻辑处理流程 → 物理执行计划

其中，逻辑处理流程只是表示输入输出中间数据以及它们之间的依赖关系，并不涉及具体的计算任务；物理执行计划的生成首先根据action操作顺序将应用划分为作业（job），然后根据每个job的逻辑处理流程中的ShuffleDependency依赖关系，将job划分为执行阶段（stage）。最后在每个stage中，根据最后生成的RDD的分区个数生成多个计算任务（task），同一个stage中的task可以并行执行。

Spark会提前启动JVM Executor进程，需要运行task时在其中起线程（这里和Hadoop的MapReduce不一样，Hadoop是在task运行的时候启动JVM进程）。这里对Spark executor和Yarn container这两个概念的关系做一个澄清，Executor是 Spark 应用程序在集群中运行的进程，它的数量和资源由Yarn动态分配；Container 是Yarn分配给 Executor 的运行环境，它是一个隔离的执行环境，能够确保 Executor 之间的资源隔离。

点击application链接后进入该任务的详情页，这一页面对于分析Spark性能瓶颈具有非常大的帮助。一级页面中Jobs、Stages按照物理执行计划的划分供用户查看任务各阶段信息；Storage显示任务中持久化的RDD和DataFrame（若存在）；Environment列出JVM、Spark及系统属性等各类环境与配置参数值；Executors展示任务执行过程中各executor进程资源使用情况、Shuffle信息等；SQL仅在执行Spark SQL查询时出现，展示查询的持续时间、关联作业等信息。

对于分析比较有帮助的几处信息：

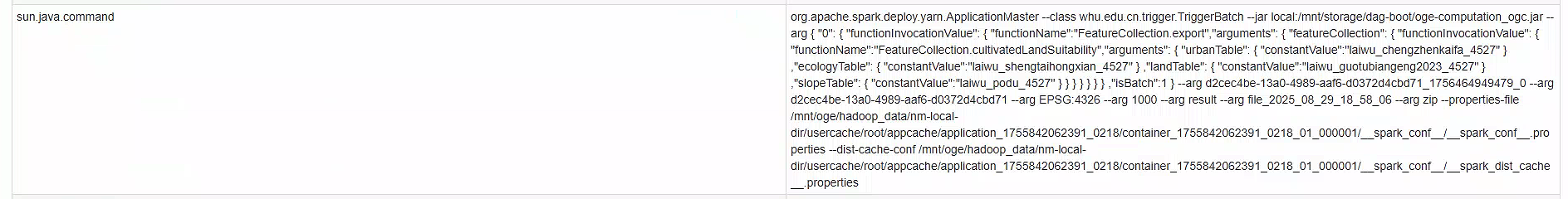

（1）Environment页面System Properties中有一项内容sum.java.command，在这里可以看到启动命令。

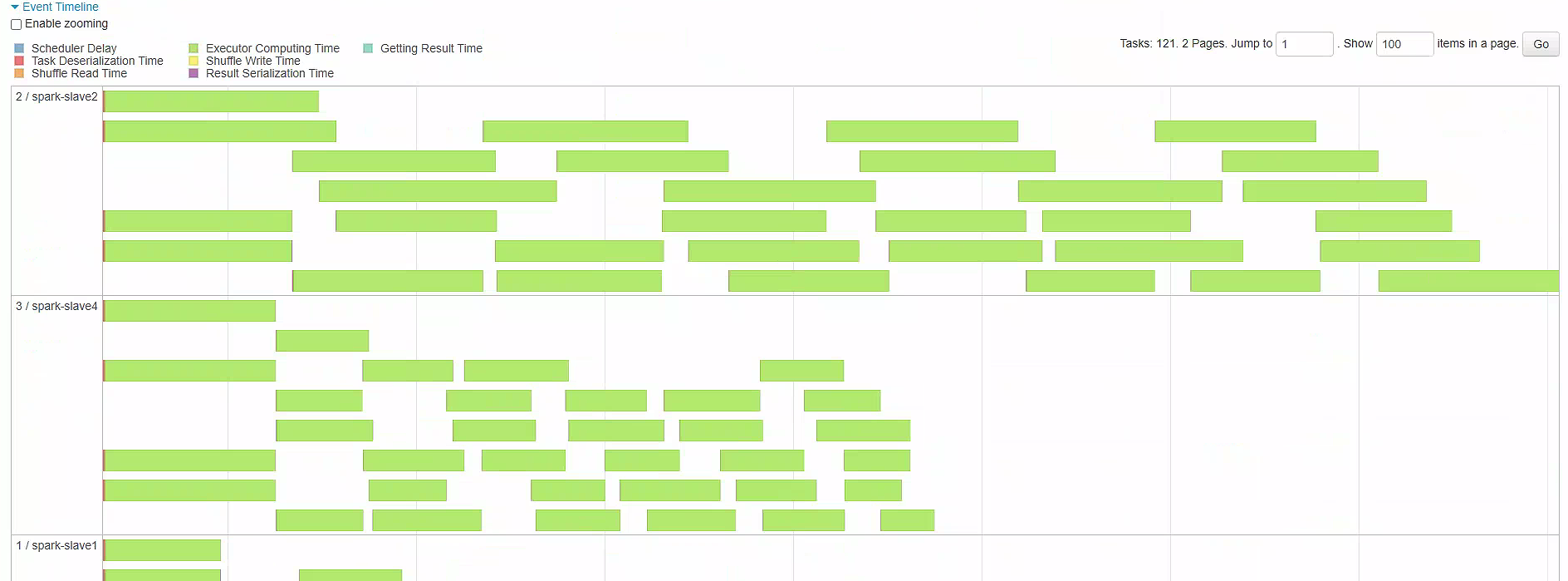

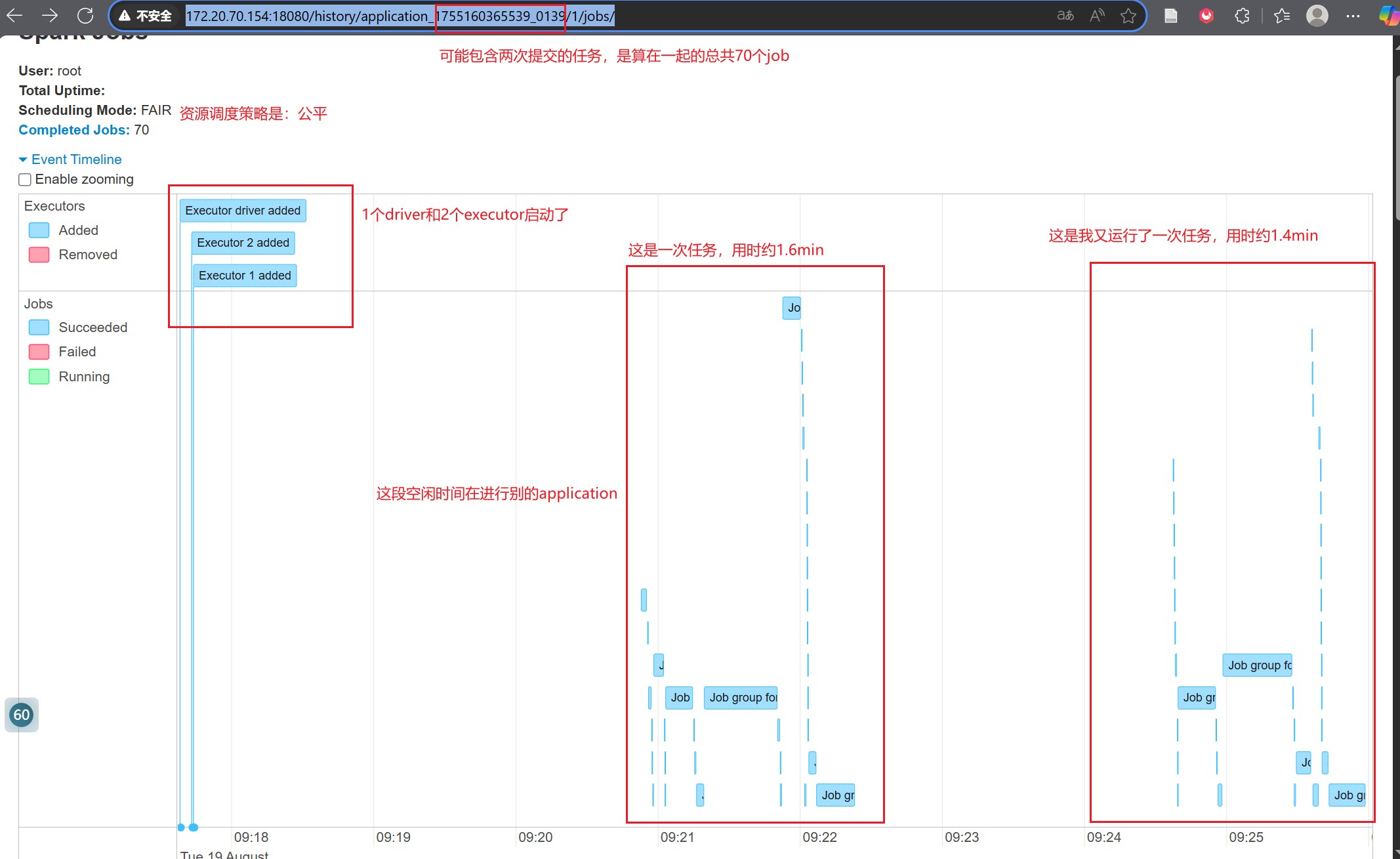

（2）在Jobs页面查看事件时间线

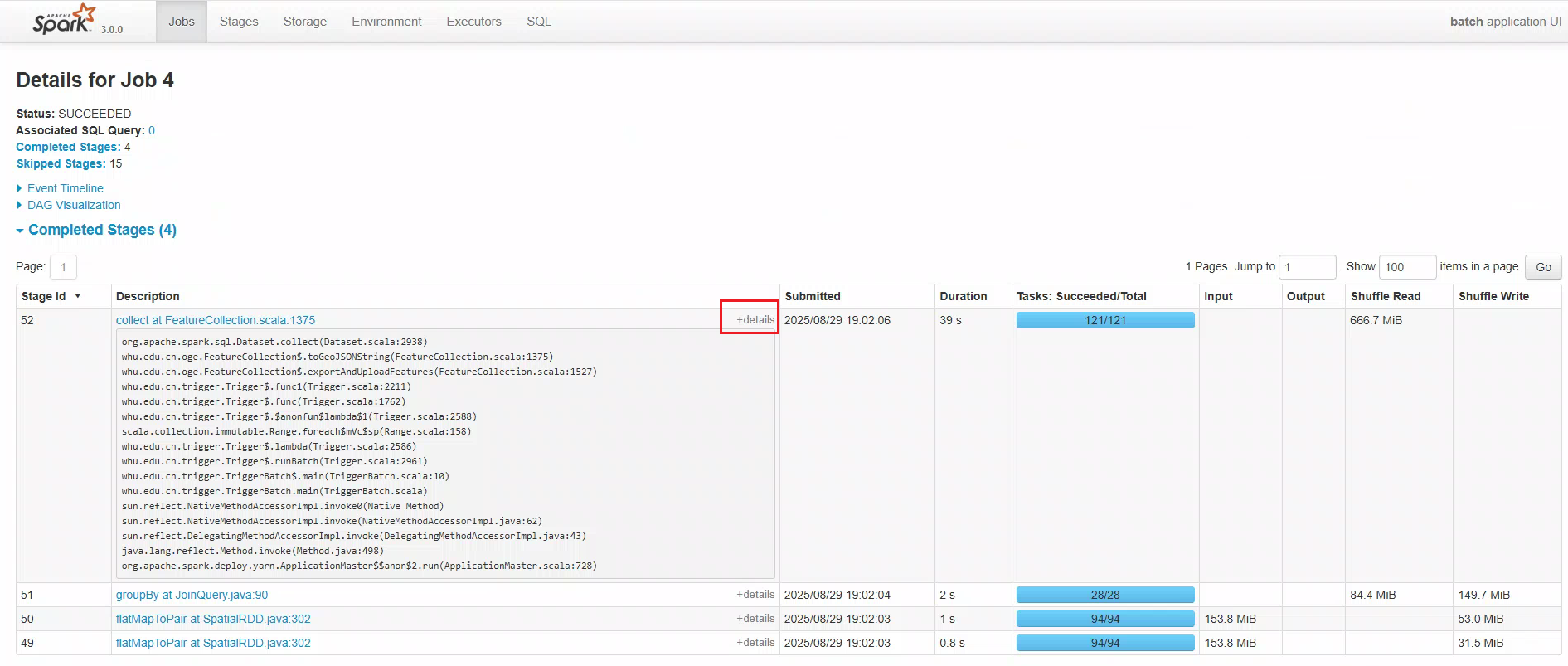

（3）在Jobs页面进入具体的某个Job，或直接进入Stages页面，点击各stage右侧的details可以看到相关代码详情信息，帮助定位。如果是正在运行的stage(active stages)，details的旁边还会提供kill链接，可以对stage进行kill。

（4）有时候性能比较差，可以通过查看以下三处地方判断是否出现“数据倾斜”。

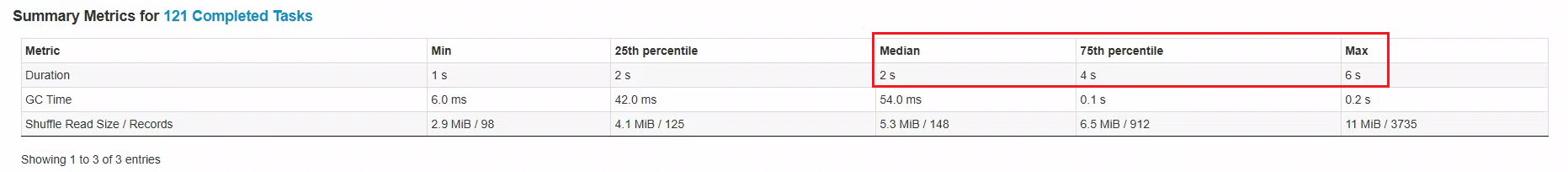

        进入某个具体Stage后，可以查看Summary Metrics统计信息，观察执行时间的中位数（或75分位数）与Max是否差别过大，差距过大说明存在数据倾斜；进一步查看Event Timeline，查看各executor中各task的运行时间线，是否均衡，若各别executor或各别task时间线远长于其它，说明存在数据倾斜。

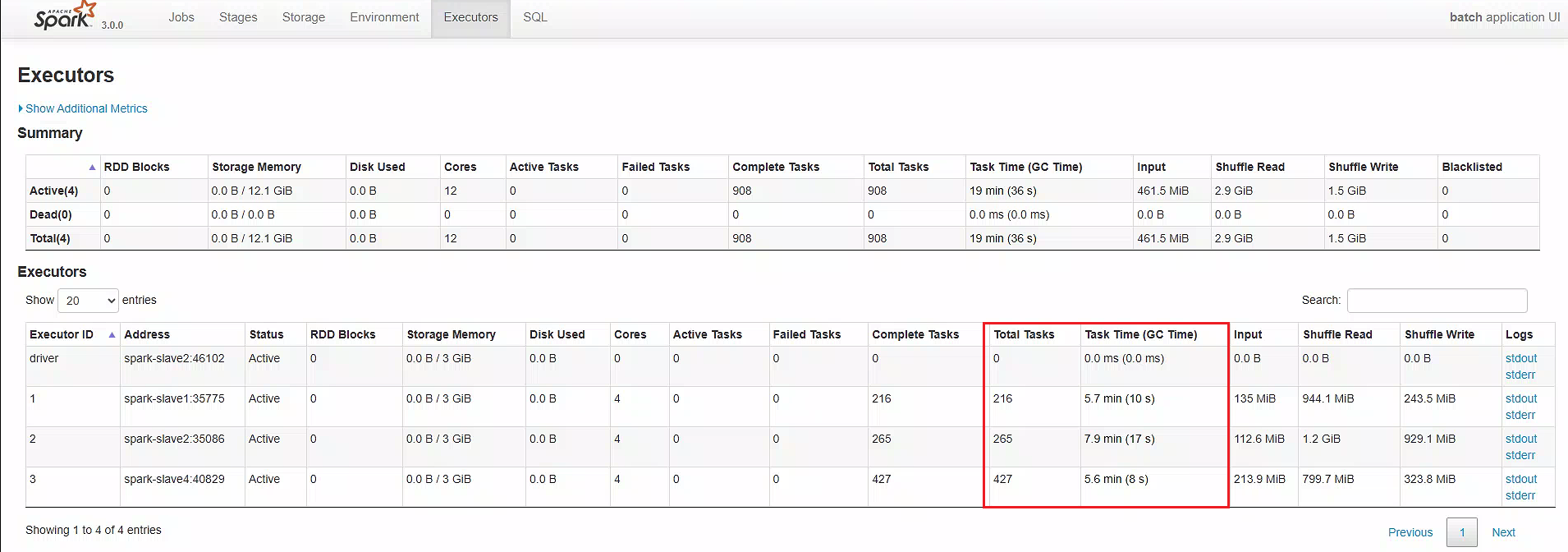

        还可以直接到Executors界面查看executor的总览信息，观察各executor中运行的task线程数量是否均衡、时间是否均衡。

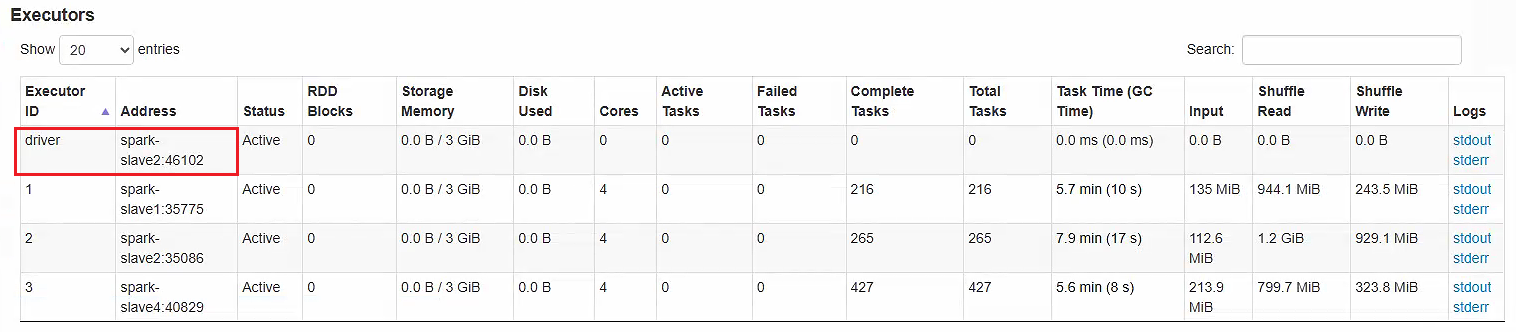

（5）Executor界面可以看到driver程序被提交到了哪个节点，这里可以看到是spark-slave2。

四、Livy UI

参考资料：Livy Session的创建（视频一般，可作初学参考）

Livy和Spark一样在Apache旗下，是用于Rest远程调用Spark集群的一个服务。Livy将每一个启动的Spark集群称之为一个会话(session)，一个会话是由一个完整的Spark集群所构成的，并且通过RPC协议在Spark集群和Livy服务端之间进行通信。session 最大特点是可以共享 SparkContext，让用户提交的多个代码片段都能跑在一个 SparkContext 上，加速任务的启动速度。

停止和启动服务：livy-server stop;  livy-server start

通过使用livy-session，相当于通过rest执行spark-shell，处理交互式请求；通过使用livy-batch，相当于通过rest执行spark-submit，处理非交互式请求。

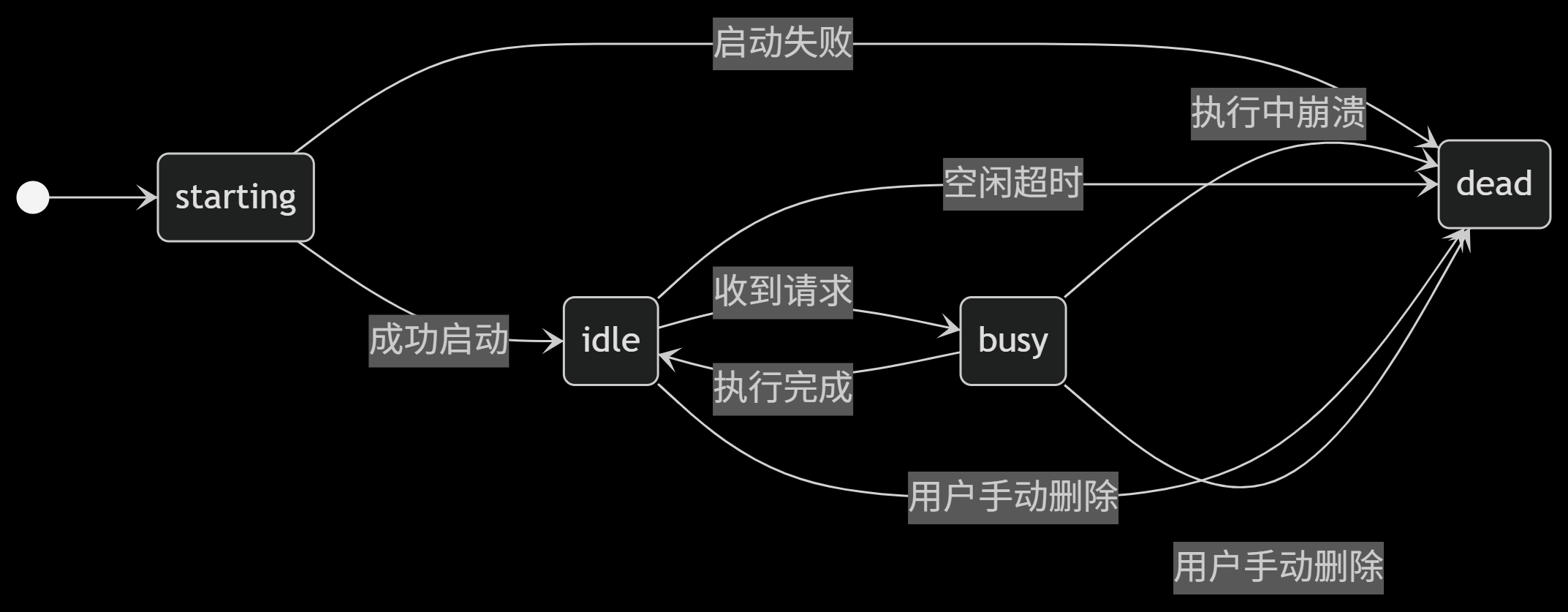

Session创建后等待其状态由starting变成idle，然后提交job，执行时session状态变成busy，执行完毕后又会变成idle。

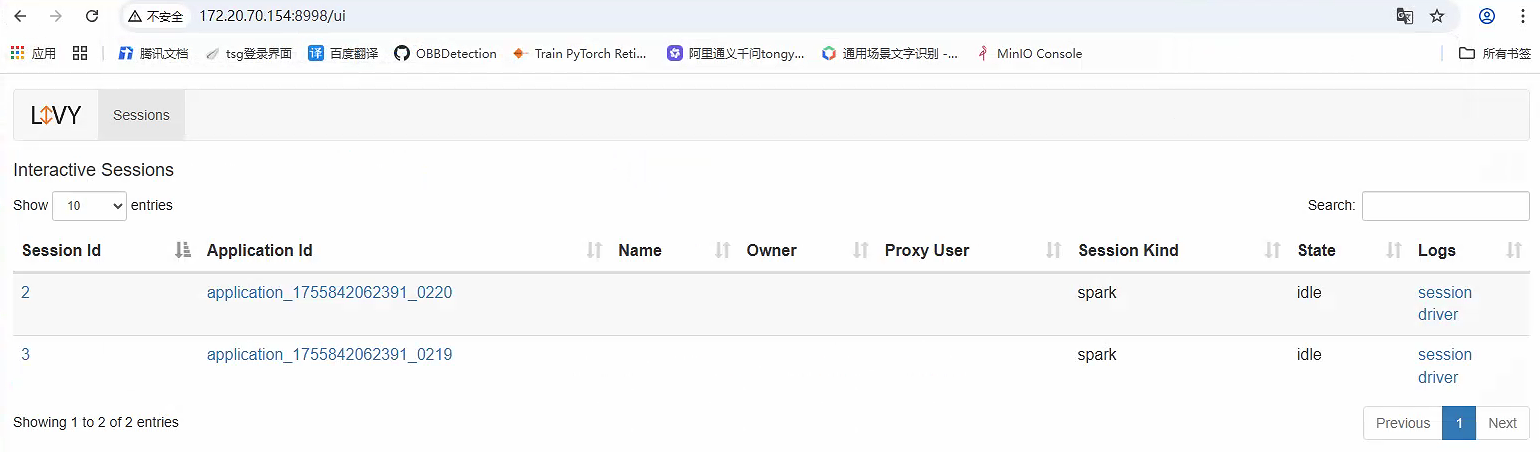

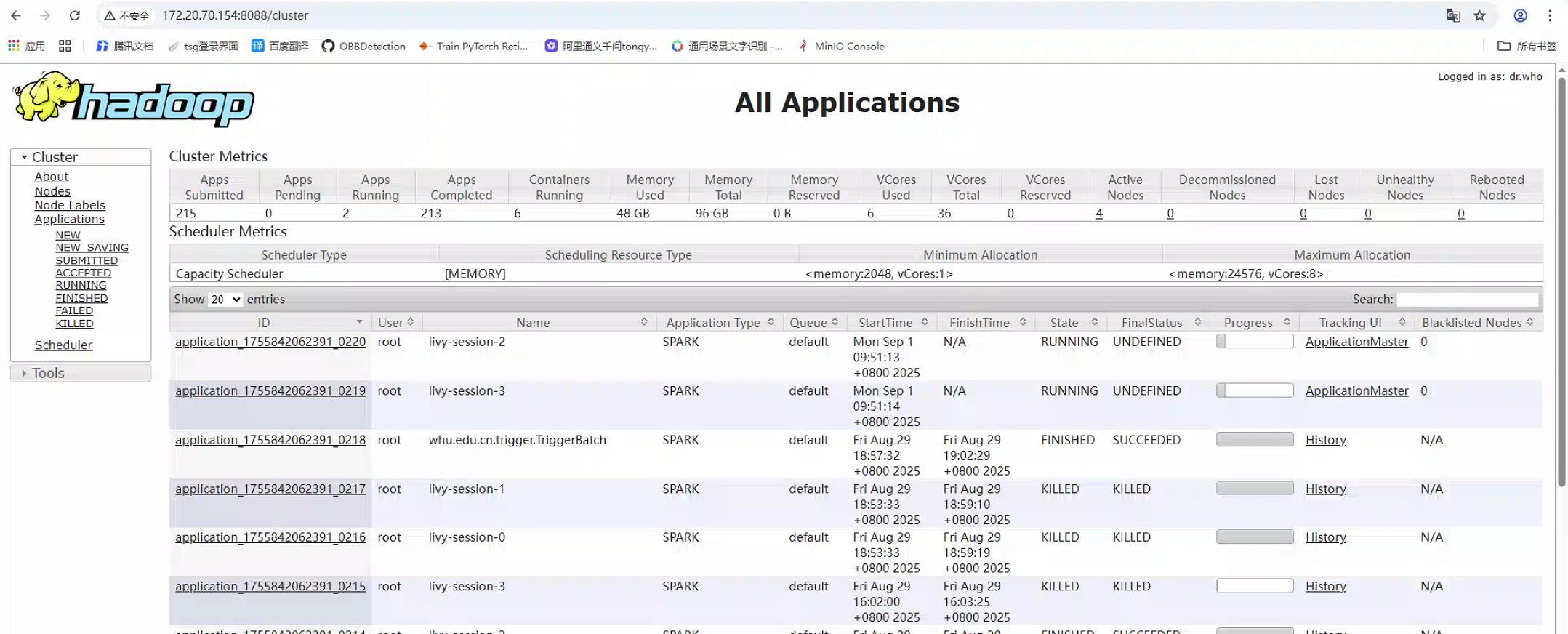

通过livy启动session后，在Yarn界面可以看到对应的正在运行的名为livy-session的任务，这两项任务会长期存在（状态一直是RUNNING），等待用户通过livy继续向session提交作业。

Logs列有两个链接，一个是session，一个是drvier。session日志显示的是提交spark工作时client打印的日志；drvier日志跳转到yarn日志，显示的是driver运行输入的日志。

（DeepSeek生成 ⬆）

livy里面管理的session代表的就是和某一个客户端的链接，和yarn里面的app并不完全一对一的关联，也不和spark context完全一对一的关联，虽然大部分情况下都是一对一。

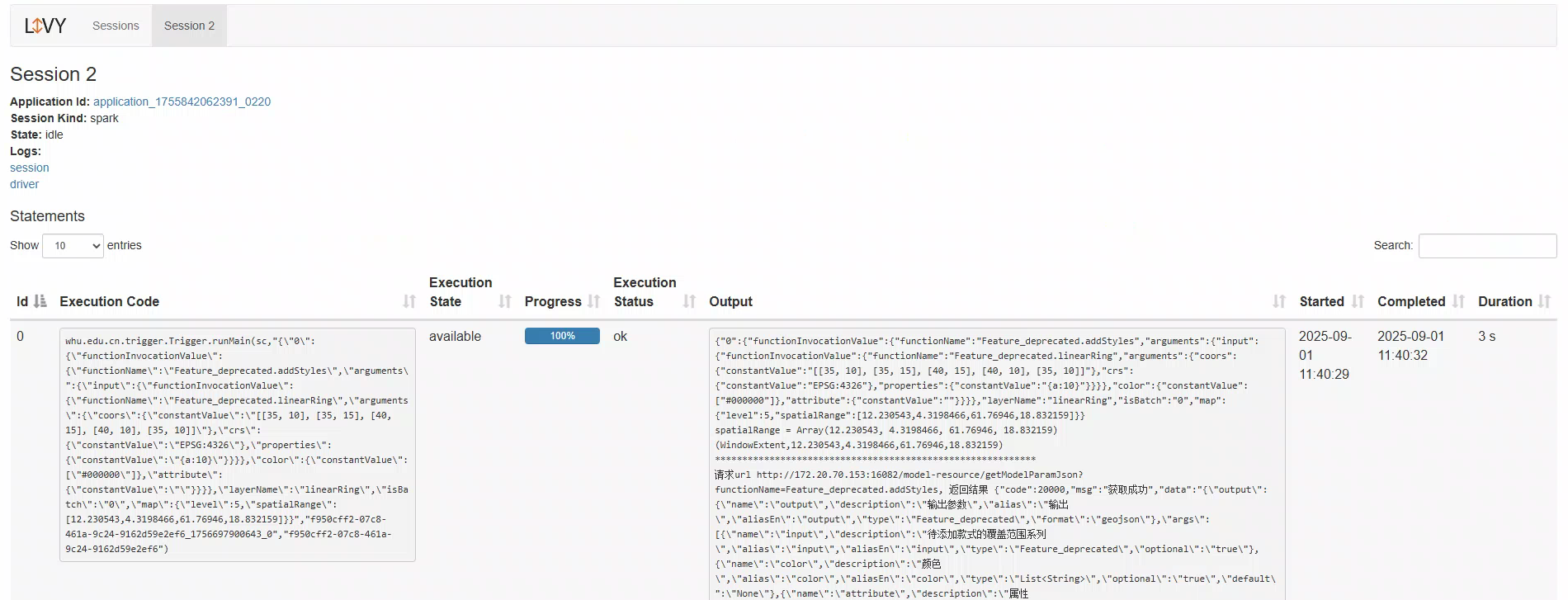

点击Session Id链接，可以查看到session中多次的Execution Code以及对应的Output信息，还有开始、结束时间。
