本章学习 ESP32-S3 的内部温度传感器并使用它来读取温度值，然后在 LCD 模块上显示出来。本章分为如下几个小节：
28.1 IIC 简介
28.2 硬件设计
28.3 程序设计
28.4 下载验证

28.1 内部温度传感器简介

        ESP32-S3内部温度传感器是一个模拟电路，用于测量芯片的内部温度。该传感器的输出是一个模拟电压，这个电压与芯片的温度成正比。内部 ADC 会将这个模拟电压转换为数字值，然后通过特定的转换公式计算出实际的温度值 (单位: °C)。 ESP32-S3温度传感器相关内容，请看《esp32-s3_technical_reference_manual_cn.pdf》 技术手册 39.4 章节。以下是关于该传感器的核心信息概要：

​特性项目​​	​​说明​​
​​测量原理​​	传感器产生与温度成正比的模拟电压，由内部ADC转换为数字值，再通过公式转换为摄氏度 (°C)。
​​测量范围​​	-40°C 至 125°C。
​​精度与误差​​	精度取决于设定的测量范围，范围越窄通常精度越高。例如，在-10°C ~ 80°C范围内，误差可小于±1°C。
​​主要用途​​	监测芯片内部温度变化，评估系统负荷和散热情况，​​而非精确测量环境温度​。
​​核心API​​	包括temperature_sensor_install(), temperature_sensor_enable(),  temperature_sensor_get_celsius(), temperature_sensor_disable()。
​​重要注意事项​​	芯片温度通常高于环境温度，且受时钟频率和I/O负载影响显著。

表28.1.1 ESP32-S3内部温度传感器核心信息

        温度传感器的输出值需要使用转换公式转换成实际的温度值 (° C)。转换公式如下：

                    T(°C) = 0.4386 * VALUE –27.88 * offset –20.52

        其中 VALUE 即温度传感器的输出值， offset 由温度偏移决定。温度传感器在不同的实际使用环境（测量温度范围）下，温度偏移不同，见下表所示。

测量范围（° C）	温度偏移（° C）
50 ~ 110	-2
20 ~ 100	-1
-10 ~ 80	0
-15 ~ 50	1
-20 ~ 20	2

表 28.1.2 温度传感器的温度偏移

重要注意事项：
​​        芯片温度 vs 环境温度​​：该传感器测量的是​​芯片内部的温度​​，由于电路运行产生的热量，其读数通常会高于周围的环境温度。芯片温度会随着微控制器时钟频率或IO负载的变化而变化；
​​        适用场景​​：适用于监测芯片内部温度的变化，评估系统负荷和散热情况。若需测量环境温度，建议使用外部专用温度传感器（如DS18B20、DHT11、LM75等）。

28.2 硬件设计

28.2.1 例程功能

        本章实验功能简介：通过 ADC 的通道读取 ESP32-S3 内部温度传感器的电压值，并将其转
换为温度值，显示在 SPILCD 屏上。
28.2.2 硬件资源
        1. XL9555
                IIC_SDA-IO41
                IIC_SCL-IO42
        2. SPILCD
                CS-IO21
                SCK-IO12
                SDA-IO11
                DC-IO40（在 P5 端口，使用跳线帽将 IO_SET 和 LCD_DC 相连）
                PWR- IO1_3（XL9555）
                RST- IO1_2（XL9555）
        3. 内部温度传感器

28.2.3 原理图

        本章实验使用的 ADC 为 ESP32-S3 的片上资源，因此并没有相应的连接原理图。

28.3 程序设计

28.3.1 程序流程图

        本实验的程序流程图：

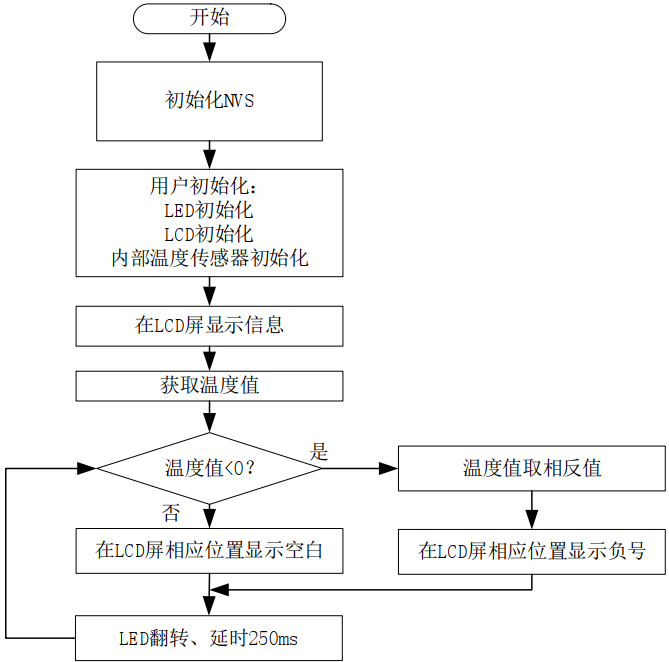

图 28.3.1.1 温度传感器实验程序流程图

28.3.2 内部温度传感器函数解析

        使用 ESP32-S3 的内部温度传感器通常包含以下步骤，这些步骤通过 ESP-IDF 提供的 API 实现：

        1）安装与配置传感器​​：使用 temperature_sensor_install()函数，并提供一个 temperature_sensor_config_t结构体来设置期望的测量范围（range_min和 range_max）。这会返回一个传感器句柄；
        2）使能传感器​​：通过 temperature_sensor_enable()函数启动温度测量；
        3）读取温度值​​：调用 temperature_sensor_get_celsius()函数即可获取当前的温度值（单位为摄氏度）；
        4）失能传感器​​（可选）：当不需要测量时，可通过 temperature_sensor_disable()函数停止传感器工作，有助于降低功耗。

        下来看ESP-IDF 提供的相关 API 并配置温度传感器。要使用此功能，需要导入必要的头文件：

#include "driver/temperature_sensor.h"

（1）设置测试温度的最大与最小值
        该函数用于配置测试温度的大小范围，其函数原型如下：

esp_err_t temperature_sensor_install(const temperature_sensor_config_t
                                     *tsens_config,
                                     temperature_sensor_handle_t
                                     *ret_tsens);

        该函数的形参描述，如下表所示：

形参	描述
tsens_config	指向温度配置结构的指针
ret_tsens	返回温度传感器句柄的指针

表 28.3.2.1 函数 temperature_sensor_install()形参描述

该函数的返回值描述，如下表所示：

返回值	描述
ESP_OK	返回： 0，表示配置成功

表 28.3.2.2 函数 temperature_sensor_install()返回值描述

该函数使用 temperature_sensor_config_t 类型的结构体变量传入，该结构体的定义如下：

结构体	成员变量	可选参数
temperature_sensor_config_t	range_min： 要测试的温度的最小值	例程设置了 20
	range_max： 要测试的温度的最大值	例程设置了 50

表 28.3.2.3 temperature_sensor_config_t 结构体参数值描述

        完成上述结构体参数配置之后，可以将结构传递给 temperature_sensor_install () 函数，用以
实例化温度传感器。

（2）使能温度传感器
        该函数用于使能温度传感器，其函数原型如下：

esp_err_t temperature_sensor_enable(temperature_sensor_handle_t tsens);

该函数的形参描述，如下表所示：

形参	描述
tsens	由 temperature_sensor_install()创建的句柄

表 28.3.2.3 函数 temperature_sensor_enable ()形参描述
该函数的返回值描述，如下表所示：

返回值	描述
ESP_OK	返回： 0，表示配置成功
ESP_ERR_INVALID_STATE	如果温度传感器已经使能

表 28.3.2.4 函数 temperature_sensor_enable ()返回值描述

（3）获取传输的传感器数据
        该函数用于获取传输的传感器数据，其函数原型如下：

esp_err_t temperature_sensor_get_celsius(temperature_sensor_handle_t tsens,
                                         float *out_celsius);

该函数的形参描述，如下表所示：

形参	描述
tsens	由 temperature_sensor_install()创建的句柄
out_celsius	度量值输出值

表 28.3.2.5 函数 temperature_sensor_get_celsius ()形参描述

该函数的返回值描述，如下表所示：

返回值	描述
ESP_OK	返回： 0，配置成功
ESP_ERR_NOT_STATE	温度传感器未使能

表 28.3.2.6 函数 temperature_sensor_get_celsius ()返回值描述

（4）失能温度传感器
        该函数用于获取传输的传感器数据，其函数原型如下：

esp_err_t temperature_sensor_disable(temperature_sensor_handle_t tsens);

        该函数的形参描述，如下表所示：

形参	描述
tsens	由 temperature_sensor_install()创建的句柄

表 28.3.2.7 函数 temperature_sensor_disable ()形参描述

该函数的返回值描述，如下表所示：

返回值	描述
ESP_OK	返回： 0，配置成功
ESP_ERR_NOT_STATE	温度传感器未使能

表 28.3.2.8 函数 temperature_sensor_disable ()返回值描述

28.3.3 内部温度传感器驱动解析

        在 IDF 版 18_internal_Temperature 例程中，在18_internal_Temperature\components\BSP路径下新增了一个 SENSOR 文件夹，分别用于存放 sensor.c、 sensor.h 这两个文件。其中，sensor.h 文件负责声明温度传感器相关的函数和变量，而 sensor.c 文件则实现了温度传感器的驱动代码。下面，我们将详细解析这两个文件的实现内容。

（1）sensor.h 文件

/* 参数定义 */
#define SENSOR_RANGE_MIN    20      /* 要测试温度的最小值 */
#define SENSOR_RANGE_MAX    50      /* 要测试温度的最大值 */

/* 函数声明 */
void temperature_sensor_init(void); /* 初始化内部温度传感器 */
float sensor_get_temperature(void); /* 获取内部温度传感器温度值 */

（2）sensor.c 文件

esp_err_t rev_flag;
temperature_sensor_handle_t temp_handle = NULL; /* 温度传感器句柄 */

/**
 * @brief       初始化内部温度传感器
 * @param       无
 * @retval      无
 */
void temperature_sensor_init(void)
{
    temperature_sensor_config_t temp_sensor;

    temp_sensor.range_min = SENSOR_RANGE_MIN;   /* 要测试温度的最小值 */
    temp_sensor.range_max = SENSOR_RANGE_MAX;   /* 要测试温度的最大值 */

    rev_flag |= temperature_sensor_install(&temp_sensor, &temp_handle);
    ESP_ERROR_CHECK(rev_flag);
}

/**
 * @brief       获取内部温度传感器温度值
 * @param       无
 * @retval      返回内部温度值
 */
float sensor_get_temperature(void)
{
    float temp = 0;

    /* 启用温度传感器 */
    rev_flag |= temperature_sensor_enable(temp_handle);

    /* 获取传输的传感器数据 */
    rev_flag |= temperature_sensor_get_celsius(temp_handle, &temp);

    /* 温度传感器使用完毕后，禁用温度传感器，节约功耗 */
    rev_flag |= temperature_sensor_disable(temp_handle);
    ESP_ERROR_CHECK(rev_flag);

    return temp;
}

28.3.4 CMakeLists.txt 文件

        打开本实验 BSP 下的 CMakeLists.txt 文件，其内容如下所示：

set(src_dirs
            IIC
            LCD
            LED
            SENSOR
            SPI
            XL9555)

set(include_dirs
            IIC
            LCD
            LED
            SENSOR
            SPI
            XL9555)

set(requires
            driver)

idf_component_register(SRC_DIRS ${src_dirs} INCLUDE_DIRS ${include_dirs} REQUIRES ${requires})

component_compile_options(-ffast-math -O3 -Wno-error=format=-Wno-format)

28.3.5 实验应用代码

        打开 main/main.c 文件，该文件定义了工程入口函数，名为 app_main。该函数代码如下。

i2c_obj_t i2c0_master;

/**
 * @brief       程序入口
 * @param       无
 * @retval      无
 */
void app_main(void)
{
    float temp = 0;
	uint8_t intVal = 0;
	uint8_t decVal = 0;
    esp_err_t ret;

    ret = nvs_flash_init();                                                     /* 初始化NVS */

    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
    {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }

    led_init();                                                                 /* 初始化LED */
    i2c0_master = iic_init(I2C_NUM_0);                                          /* 初始化IIC0 */
    spi2_init();                                                                /* 初始化SPI2 */
    xl9555_init(i2c0_master);                                                   /* 初始化XL9555 */
    lcd_init();                                                                 /* 初始化LCD */
    temperature_sensor_init();                                                  /* 初始化内部温度传感器 */

    lcd_show_string(30, 50, 200, 16, 16, "ESP32", RED);
    lcd_show_string(30, 70, 200, 16, 16, "Temperature TEST", RED);
    lcd_show_string(30, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);
    lcd_show_string(30, 120, 200, 16, 16, "TEMPERATE: 00.00C", BLUE);

    while(1)
    {
        temp = sensor_get_temperature();                                        /* 得到温度值 */

        if (temp < 0)
        {
            temp = -temp;
            lcd_show_string(30 + 10 * 8, 120, 16, 16, 16, "-", BLUE);           /* 显示符号 */
        }
        else
        {
            lcd_show_string(30 + 10 * 8, 120, 16, 16, 16, " ", BLUE);           /* 无符号 */
        }

		intVal = (uint8_t)temp;
		decVal = (uint8_t)(temp * 100) % 100;
        lcd_show_xnum(30 + 11 * 8, 120, intVal, 2, 16, 0, BLUE);                  /* 显示整数部分 */
        lcd_show_xnum(30 + 14 * 8, 120, decVal, 2, 16, 0x80, BLUE);   /* 显示小数部分 */

        LED_TOGGLE();                                                           /* LED闪烁,提示程序运行 */
        vTaskDelay(250);
    }
}

28.4 下载验证

        将程序下载到开发板后， LCD 显示的内容如下图所示：

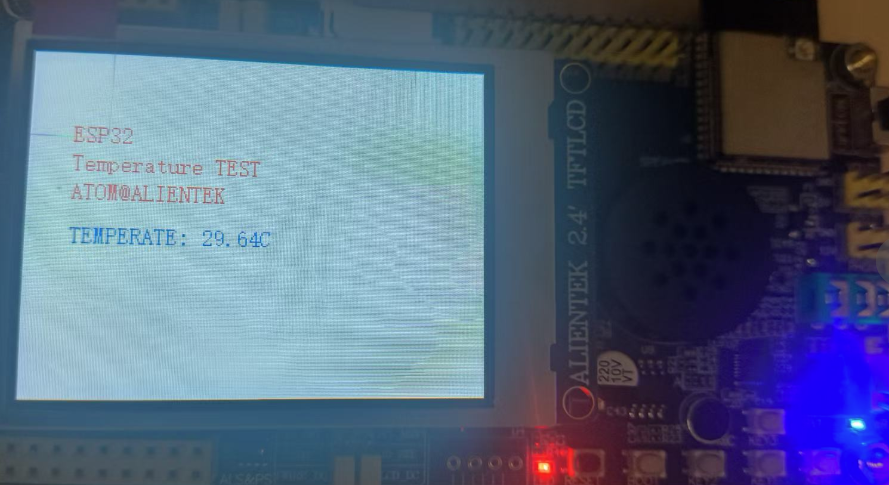

图28.4.1 程序烧录后运行温度

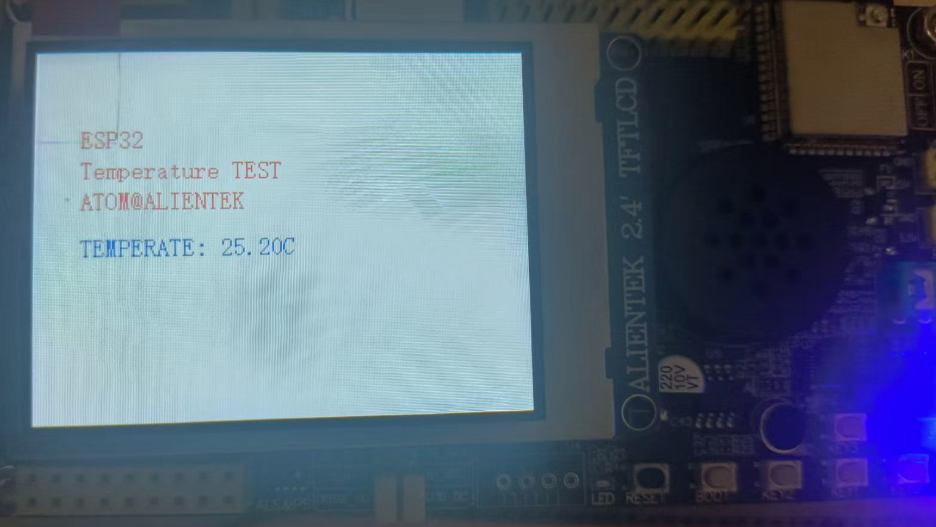

图28.4.1 程序长时间运行后温度

        可以明显看到芯片温度会随着微控制器运行市场变化而变化，最终会稳定到某一个温度值。
