1. 研究背景

自动化布局生成（Layout Generation）广泛应用于网页设计、UI 设计、城市规划、出版排版等领域。其任务分为：

• 无条件生成：完全从零生成布局；

• 有条件生成：在用户指定元素类别、大小、位置、未完成布局的情况下生成。

以往方法包括：

• GAN、VAE：早期尝试，但生成质量有限；

• Transformer 模型：能较好保持元素的对齐（alignment），但 FID 分数偏高；

• 扩散模型（Diffusion）：近年主流，生成质量好、控制能力强，但容易出现 对齐差、元素重叠 等美学问题。

特别是：

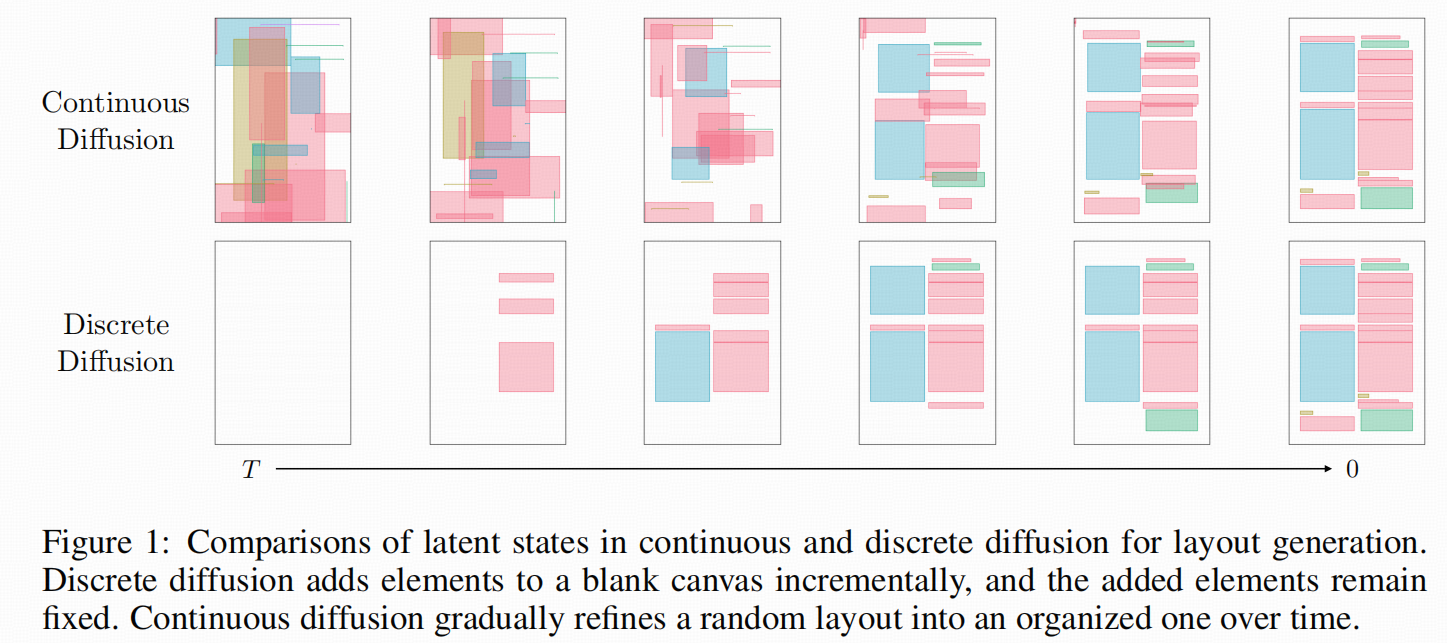

• 离散扩散模型（Discrete Diffusion）：通过逐步生成离散元素，能保持部分对齐性，但缺乏全局调整能力；

• 连续扩散模型（Continuous Diffusion）：从随机布局逐步精炼到合理布局，灵活性更强，但 对齐差、元素重叠 更严重。

2. Method

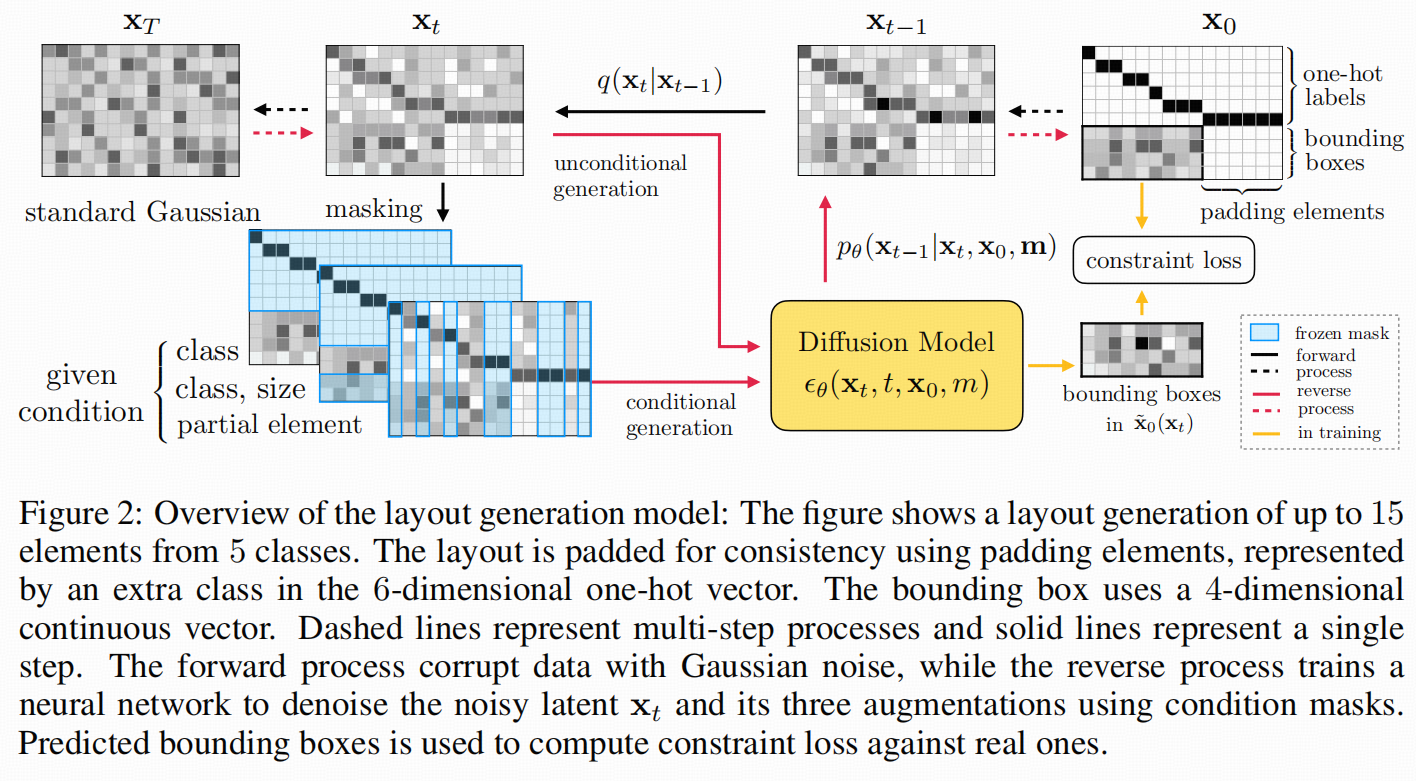

LACE 在连续 DDPM 框架上，把每个元素用一个向量表示（类别 logits + 连续 bbox 四维），对这个向量序列做高斯噪声的前向/反向扩散；在训练中，不仅用标准的噪声预测损失，还在重建（reconstruction）上加可微分的美学约束（对齐 & 重叠），并用 mask 输入统一多任务；推理可用 DDIM 快速采样，并在必要时对几何属性做后处理优化。

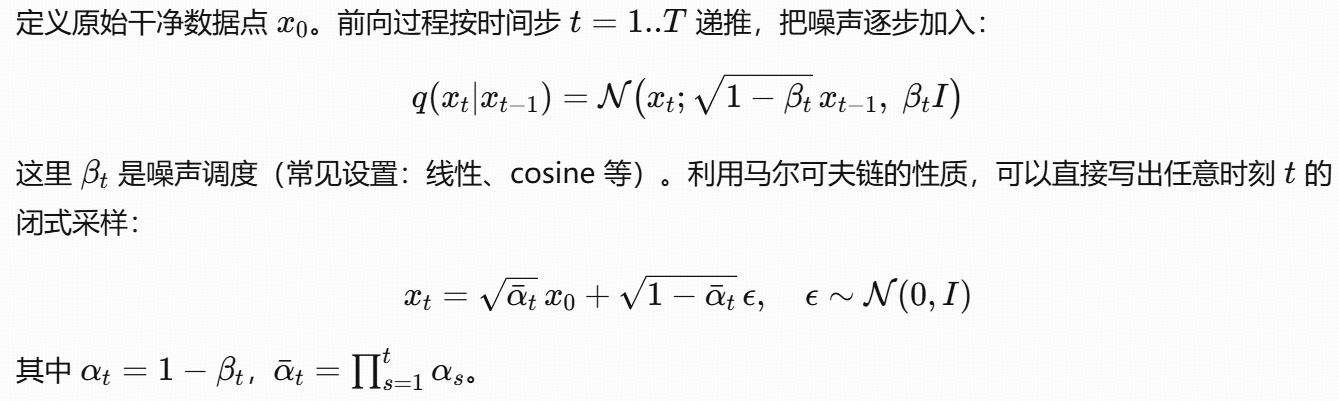

前向过程：

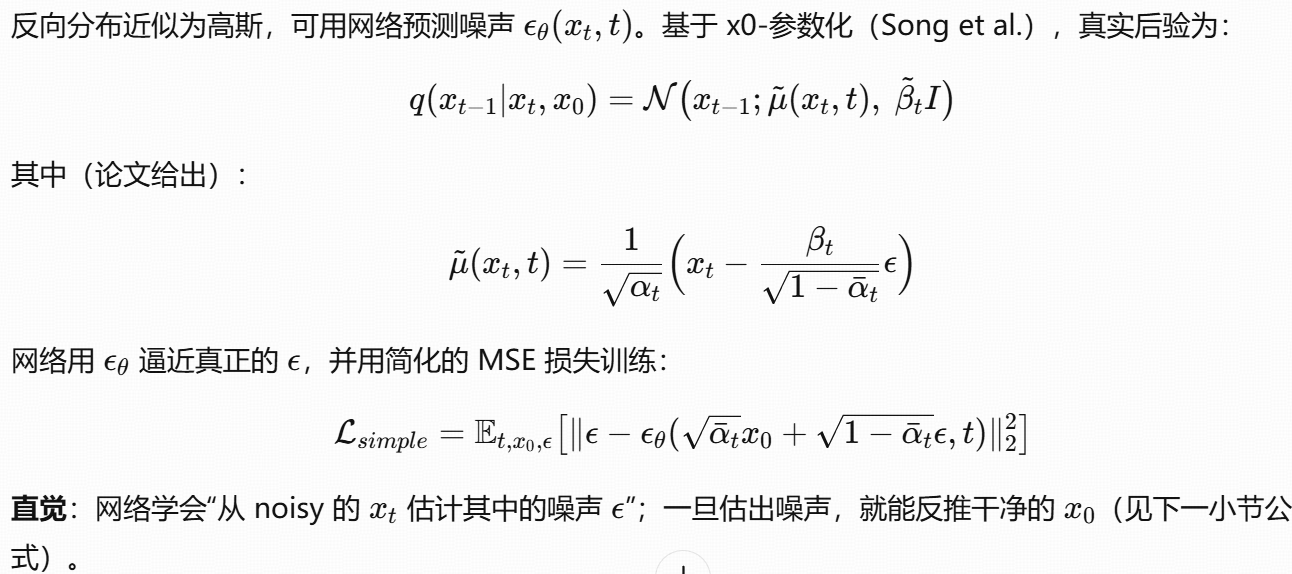

反向过程与噪声预测：

从网络输出得到 x0：

实现注意：当 αˉt 非常小（极大噪声阶段），分母接近 0，数值不稳定 —— 在那些步骤通常不应用约束（见时间权重部分）。在实现中，按 batch 与 mask 做元素级的操作，确保 padding 元素不参与损失计算。

---

 方法设计

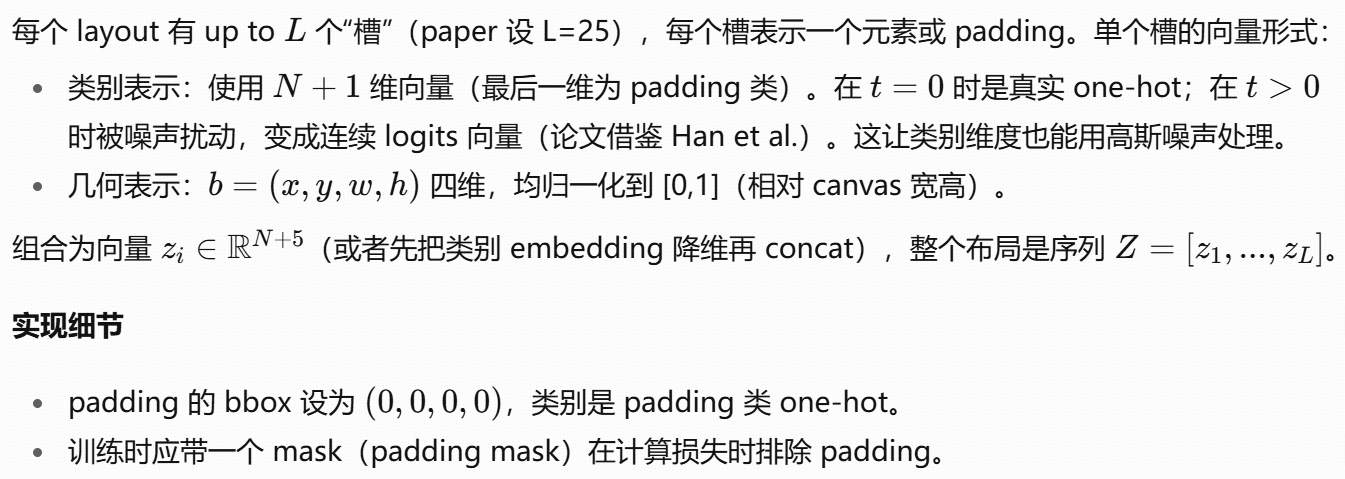

元素向量的具体定义

• 布局被定义为：

  • ci：元素类别（one-hot 编码，N+1 类，其中 +1 表示 padding）

  • bi：元素边界框 (x, y, w, h)，归一化到 [0,1]

• 为了统一长度，布局被 padding 到长度 L。

与离散扩散不同：

• 不再将边界框量化为离散格子，而是直接在连续空间中加入高斯噪声。

• 类别标签用连续向量表示（t>0 时不是 one-hot）。

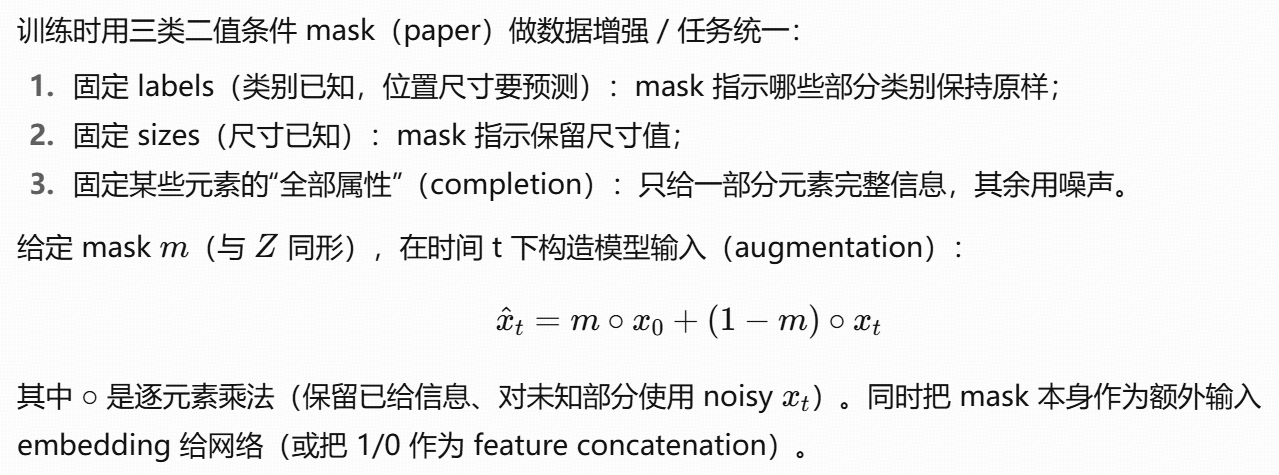

Mask-based 条件建模

• 将 mask 作为额外的 feature channel（或 token），并注入 transformer；也可使用特殊 embedding 做 time/condition injection。保证在反向传播中 mask 的“已知”部分不被网络修改（或网络被告知这些是“常量”）。

RECONSTRUCTION AND AESTHETIC CONSTRAINTS

论文在这里的关键贡献：在 continuous diffusion 下利用可微分的**对齐（alignment）与重叠（overlap）**约束来改进视觉美学。

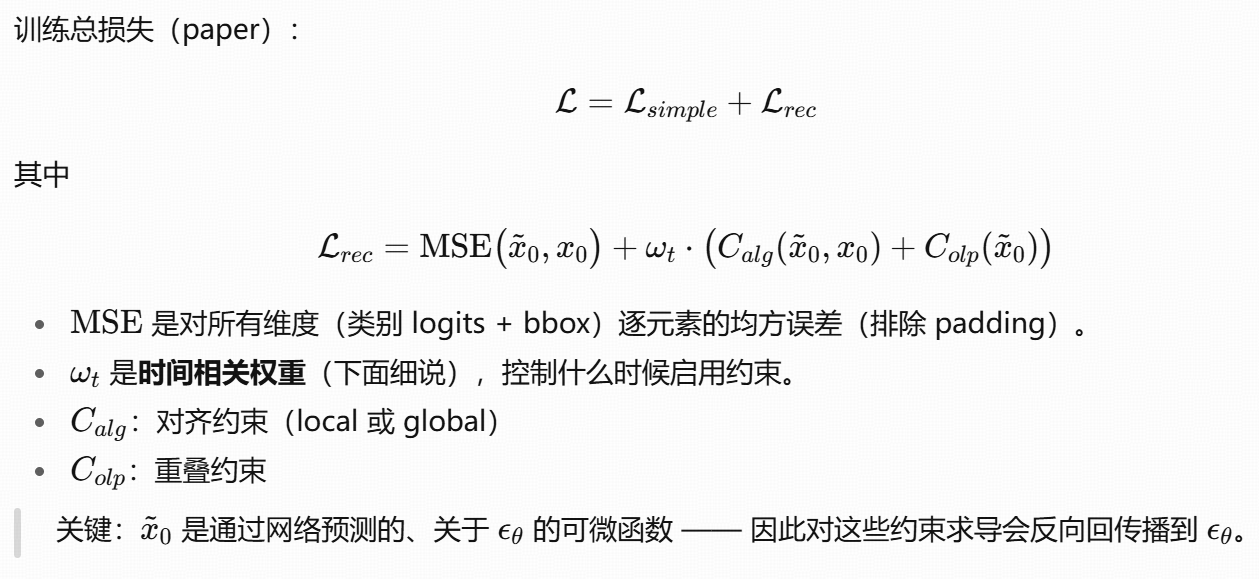

核心创新：在重建损失里引入 对齐约束 (Alignment Loss) 和 重叠约束 (Overlap Loss)。

对齐约束（Alignment）

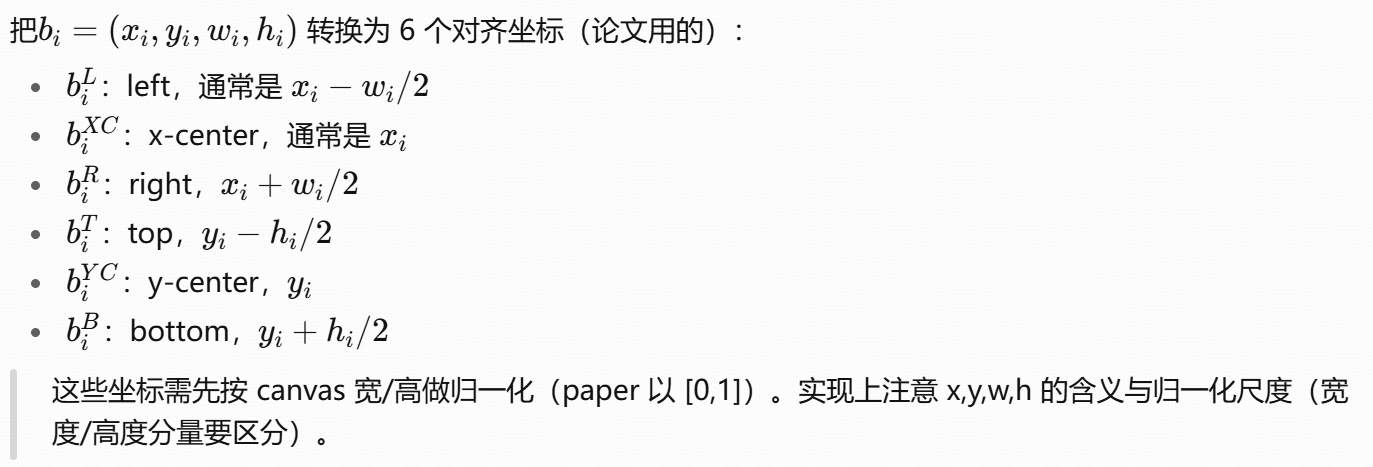

论文给了两种对齐损失：local（局部）与global（全局）。先理解盒子坐标表示。

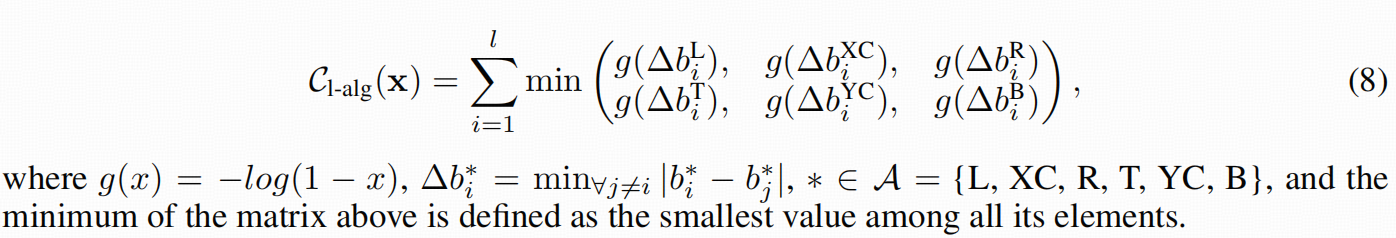

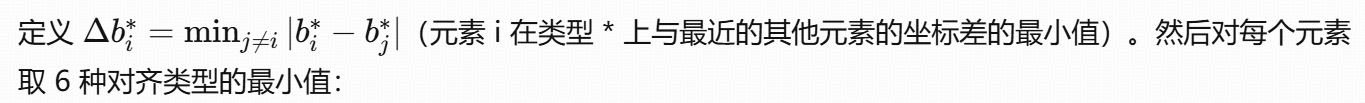

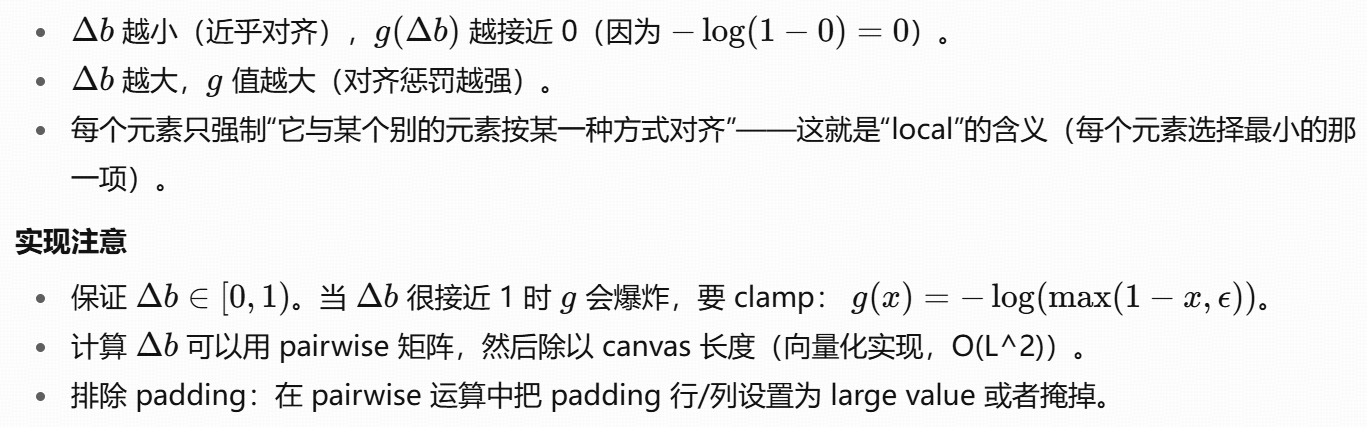

Local alignment（论文 Eq. (8)）：

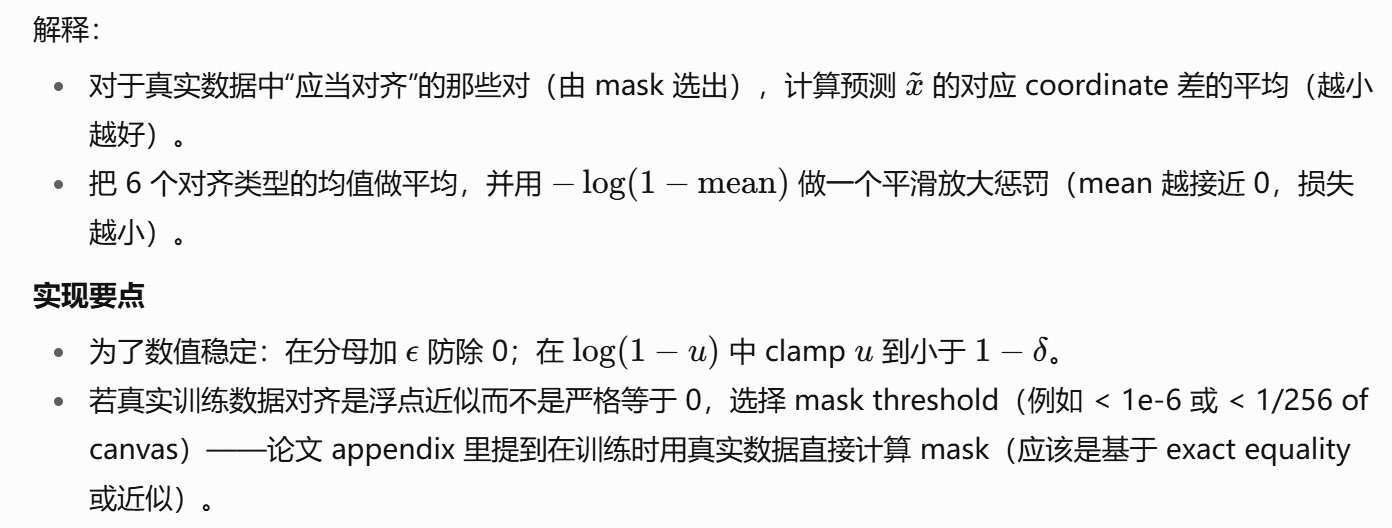

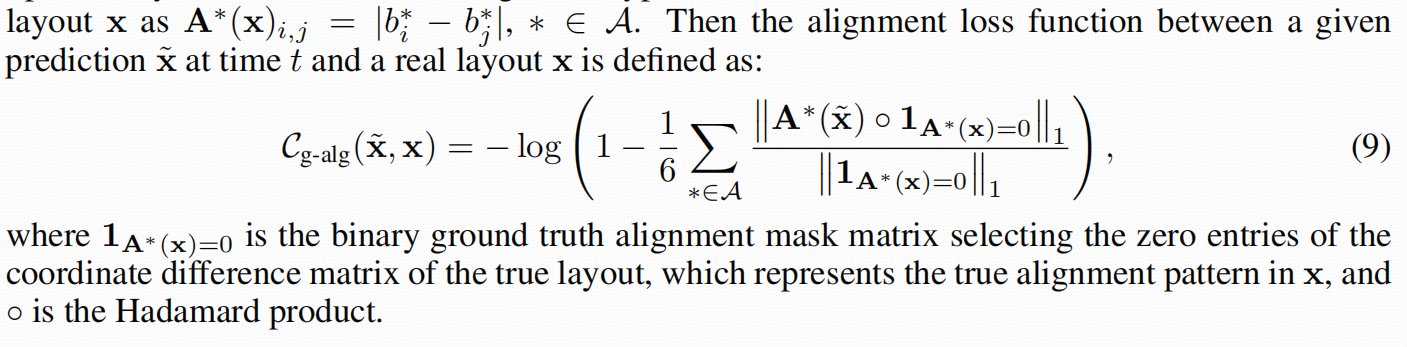

Global alignment（论文 Eq. (9)）

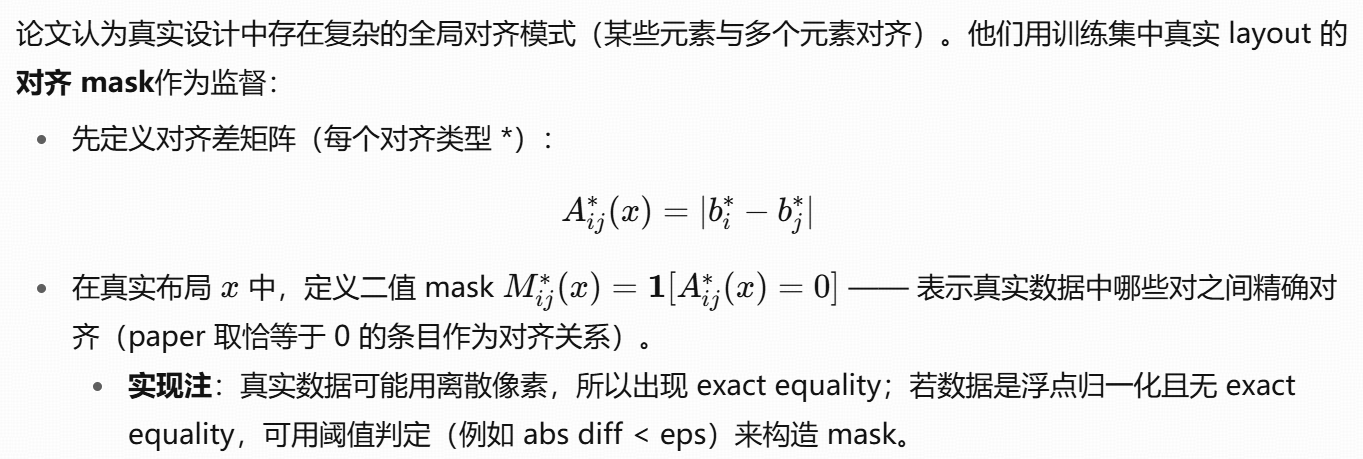

论文认为真实设计中存在复杂的全局对齐模式（某些元素与多个元素对齐）。他们用训练集中真实 layout 的对齐 mask作为监督：

• 先定义对齐差矩阵（每个对齐类型 *）：A

•

• global loss：

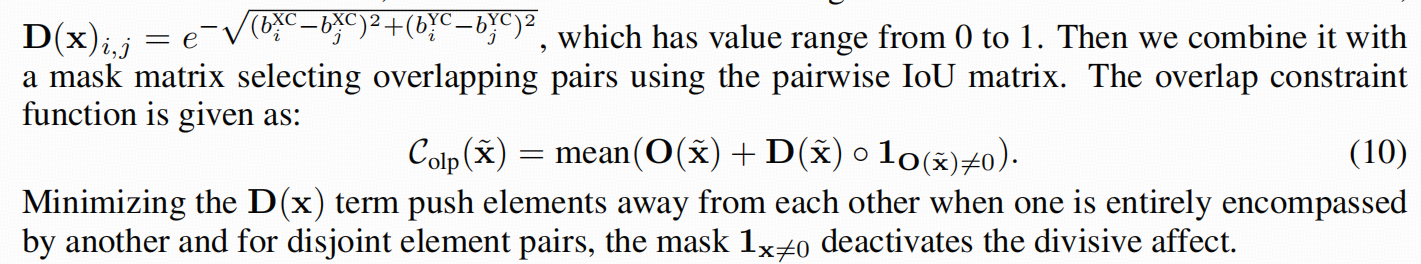

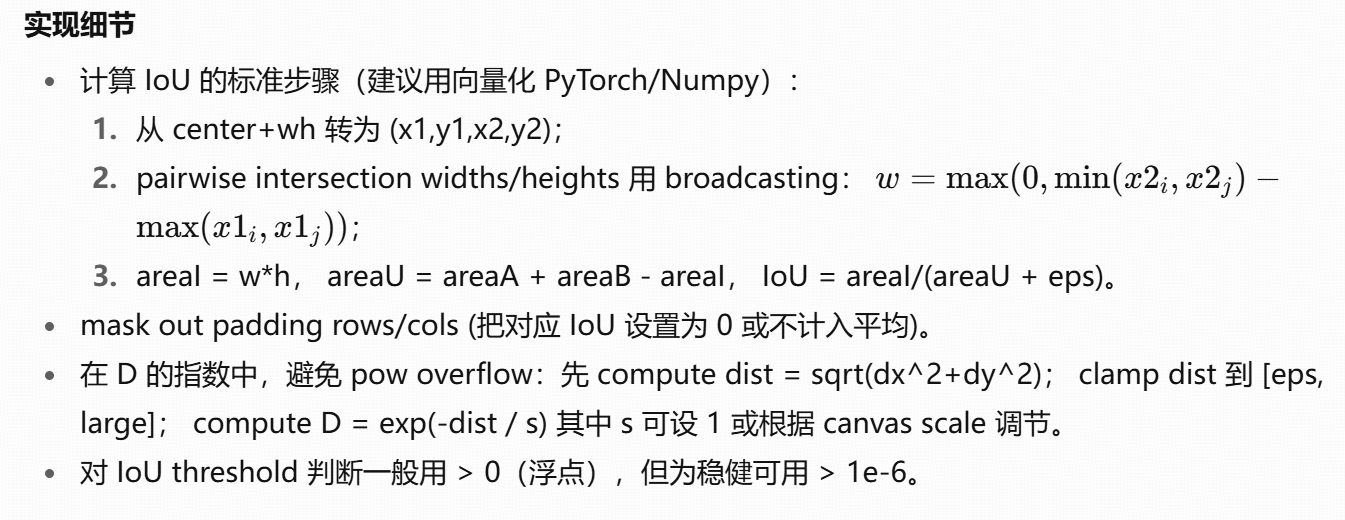

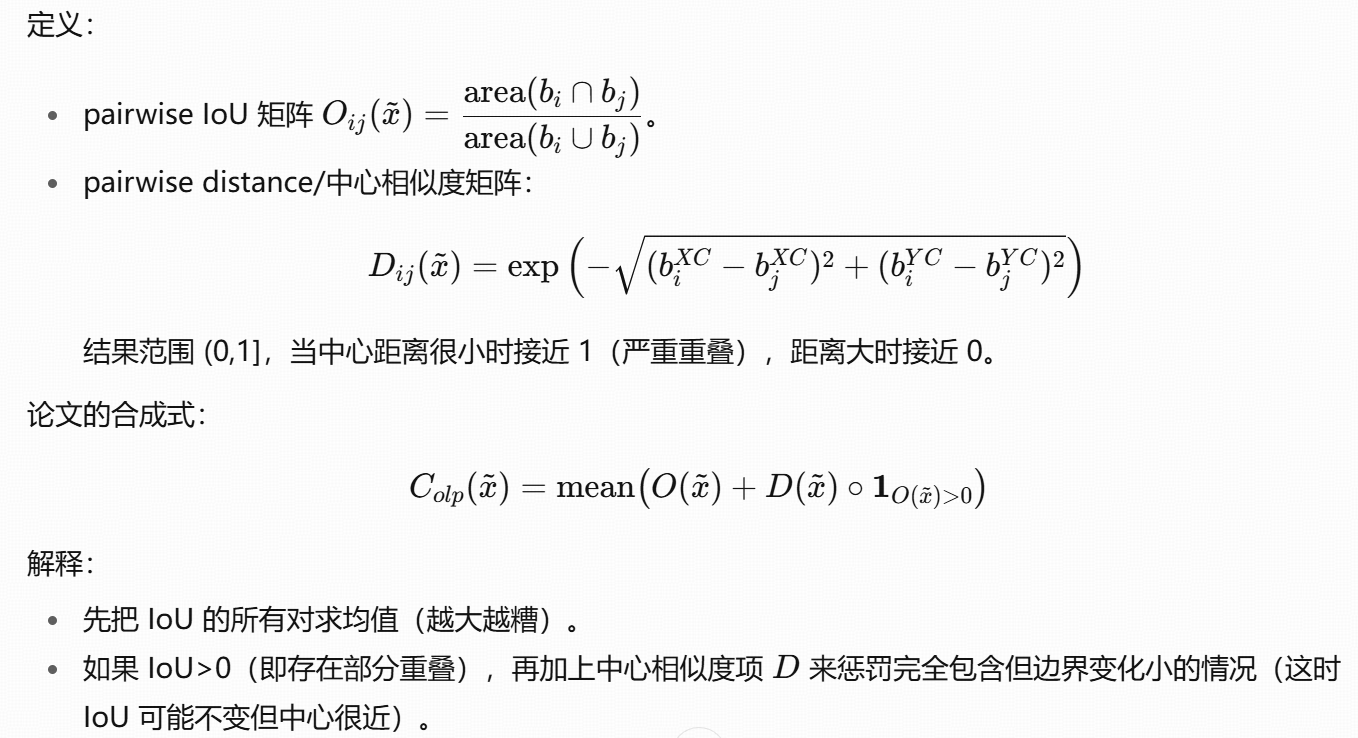

重叠约束 (Overlap Loss)

目标：减少元素之间的重叠（IoU），并额外惩罚“完全包含但中心非常靠近”的情形（因为 IoU 对完全包含可能产生平坦平面）。

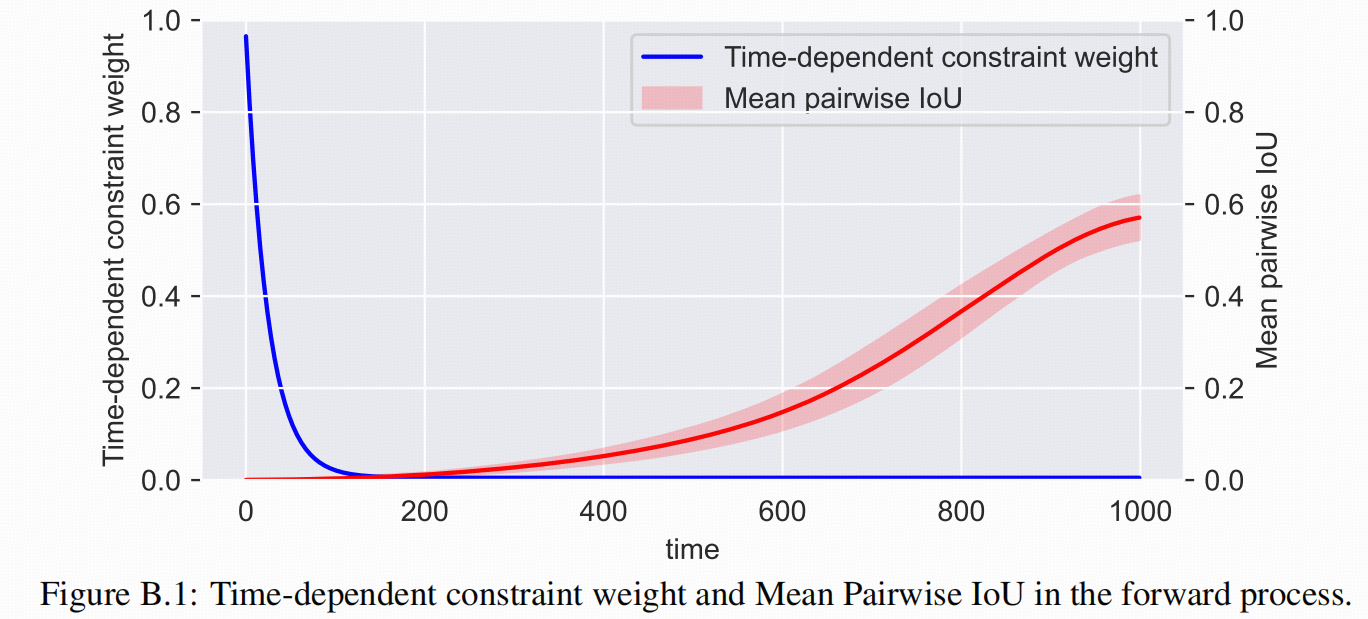

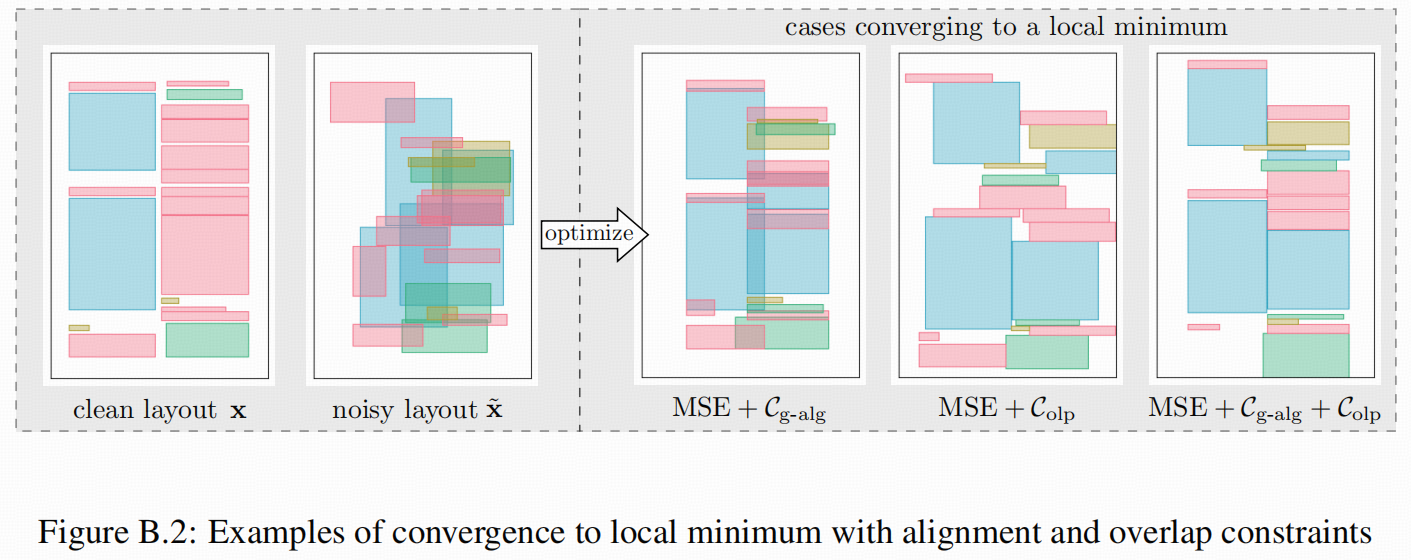

时间依赖权重 (ωt)

• 在噪声较大的步骤，关闭约束，避免训练陷入局部最优；

• 在接近收敛的步骤再启用约束，细化布局质量。

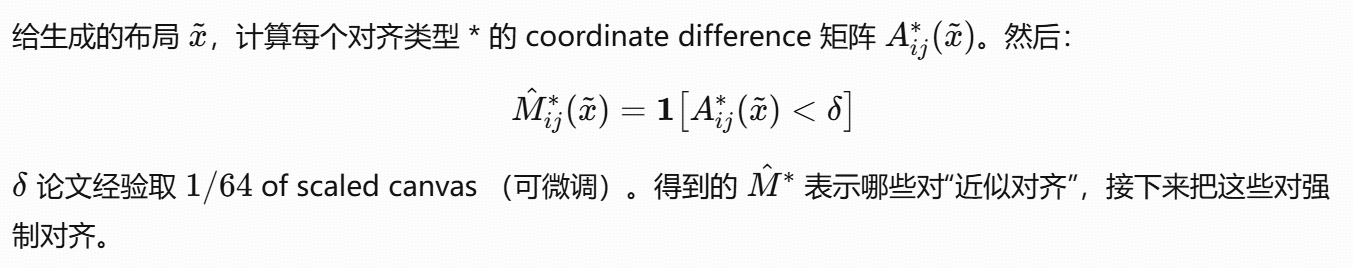

后处理

即使模型训练有约束，生成结果可能还有小的错位：

• 在推理时，基于生成结果的 对齐模式（通过阈值 δ 筛选“近似对齐”元素），再进行一次 约束优化，进一步提高美观度。

---

4. 实验结果

• 指标：FID（视觉质量）、Alignment score、MaxIoU（避免重叠）。

• 结果：

  • LACE 在 FID 与对齐/重叠指标上均优于 SOTA；

  • 特别是在 无条件生成 场景下显著超越 Transformer 和离散扩散模型。

3. Related Work

(1) 传统方法

• 能量优化模型：基于设计原则的能量目标函数（O’Donovan et al. 2014/2015）；

• 深度生成模型：

  • LayoutVAE (Jyothi 2019)、LayoutGAN (Li 2020)：基于 VAE/GAN 的有条件布局生成；

  • LayoutGAN++ (Kikuchi 2021)：改进无条件生成，并提出 CLG-LO 框架对齐美学约束；

  • LayoutTransformer (Gupta 2021), VTN (Arroyo 2021)：基于自回归 Transformer，提升多样性，但对条件生成不友好；

  • BLT (Kong 2022)：双向 Transformer，支持条件生成，但需指定元素数 → 不能做补全；

  • LayoutFormer++ (Jiang 2023)：引入解码策略，但需回溯修正错误生成 → 效率低，需重训以适配不同任务。

(2) Diffusion-based 方法

• 离散扩散 (Discrete Diffusion)

  • PLay (Cheng 2023)：引导线对齐；

  • LayoutDM (Inoue 2023), LDGM (Hui 2023)：统一多任务，采用属性特定 (attribute-specific) 的 mask-and-replace 策略；

  • LayoutDiffusion (Zhang 2023)：扩大 Transformer 主干，显著提升质量和对齐，但依赖大规模架构。

• 连续扩散 (Continuous Diffusion)

  • He 2023：生成连续嵌入，但几何属性仍量化为离散 token → 不可微；

  • Chai 2023：DDPM 直接生成连续几何属性，条件为类别。优势：不需要 attribute-specific corruption；局限：未同时建模类别和几何属性，未引入美学约束。

(3) LACE 的差异化

• 同时生成 类别 + 几何属性，统一在连续空间；

• 引入 可微分美学约束（对齐 + 重叠） 提升视觉质量；

• 使用 mask 策略 统一五个任务；

• 无需扩大网络规模，仅依靠约束和训练策略提升质量。

---

4. 实验

(1) 数据集

• PubLayNet：33 万文档布局，5 类元素 → 过滤 >25 元素，pad 至 25；

• Rico：7.2 万 UI 布局，9.7k app，27 类 → 仅取 25 类频繁类，pad 至 25。

(2) 评价指标

1. FID：视觉质量（特征分布差异）；

2. MaxIoU：元素对齐度量（条件生成场景）；

3. Alignment：对齐度（归一化分数）；

4. Overlap：重叠率（仅 PubLayNet 评估）。

(3) 任务设置

五类任务（统一由 mask 实现）：

• 无条件生成 (U-Cond)；

• 类别条件 → 生成大小和位置 (C→S+P)；

• 类别+大小条件 → 生成位置 (C+S→P)；

• Completion：随机保留 0–20% 元素作为条件；

• Refinement：在已有布局上加噪声，再修复。

(4) 对比模型

• 传统模型：LayoutVAE, LayoutGAN++, LayoutTransformer, BLT, RUITE, MaskGIT 等；

• 扩散模型：VQDiffusion, LayoutDM。

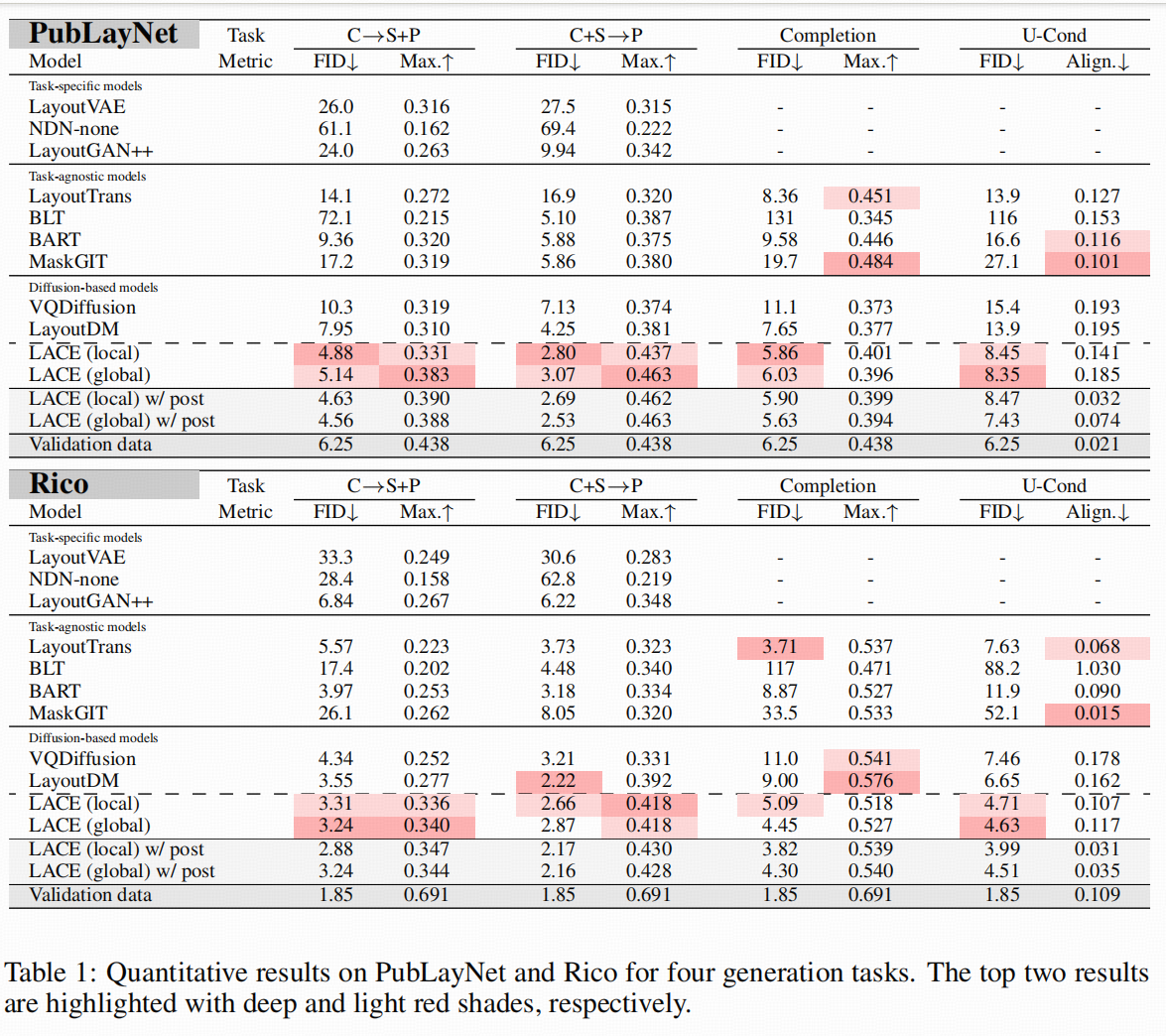

(5) 结果

• LACE (local / global) 在四个任务中超越 SOTA：

  • FID 更低（质量高），

  • Alignment、Overlap 更优（美学更好）；

• 全局对齐约束 在 PubLayNet 上优势明显（因文档布局有更多对齐模式）；

• Post-processing：显著提升 alignment，FID 保持稳定甚至略提升；

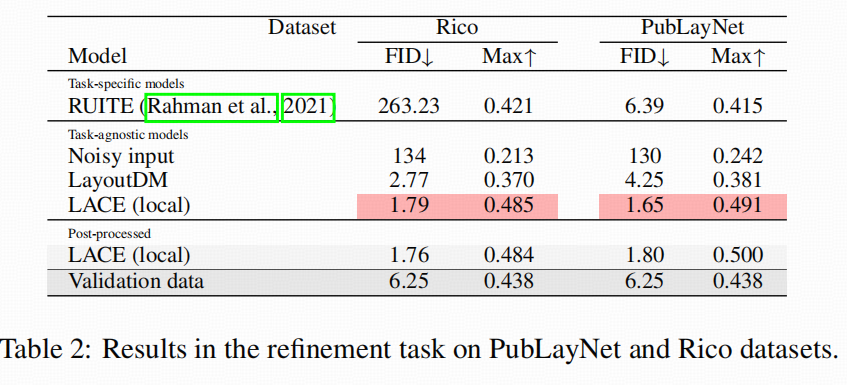

• Refinement：利用连续扩散的“反噪声”特性，天然适合修复任务，性能优于 baseline。

---

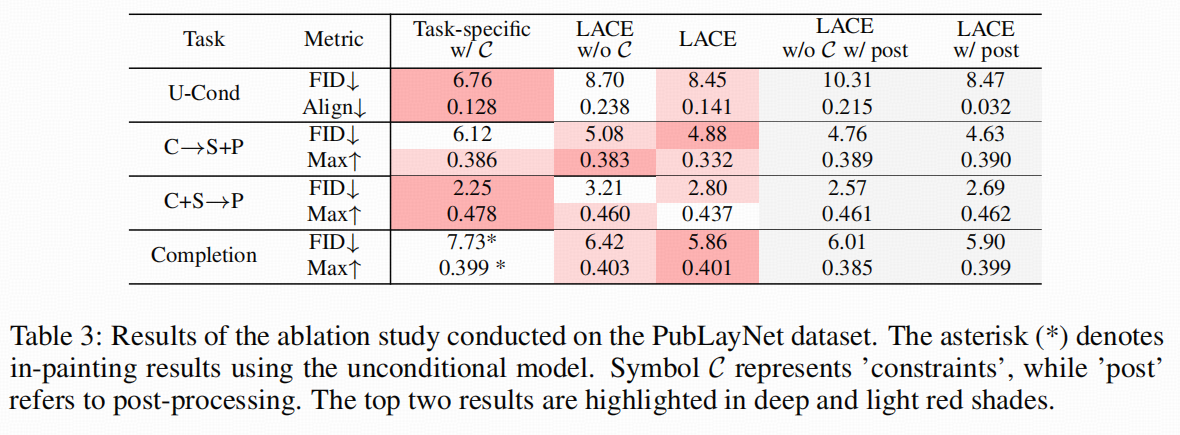

4.3 Ablation Study

• 移除约束 → Alignment 变差，FID 略升；

• 保留约束 → Alignment 显著改善，FID 下降；

• Post-process：

  • 有约束 → Alignment 进一步提升，FID 不变；

  • 无约束 → 效果有限，因为初始结果坐标差异过大，阈值检测不到。

• 任务统一性验证：单模型能匹配专用模型性能。

---

附录

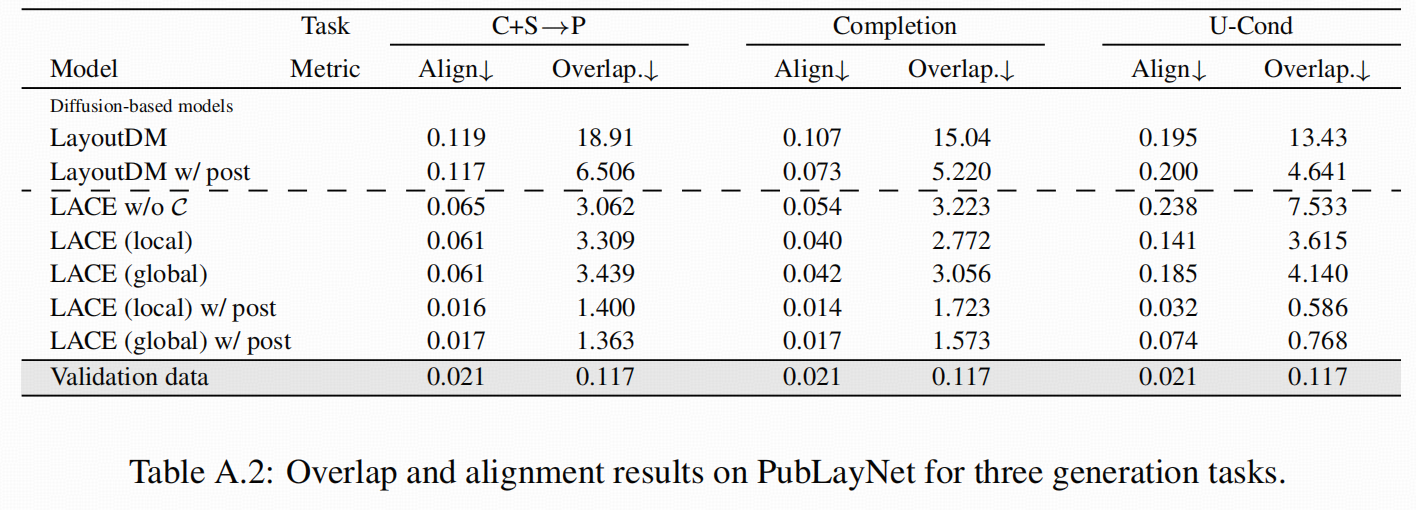

• A. 与 LayoutDM/ LayoutGAN++ 比较

  • 直接加后处理 → 这两者 FID 反而升高；

  • LACE → FID 稳定，Alignment/Overlap 更优。

• B. 实现细节

  • 时序约束权重 ωt：在噪声过大时关闭约束，避免陷入局部最优；

• • 后处理阈值 δ：经验选择 1/64 canvas 尺度；

  • 架构：基于 LayoutDM 的 Transformer backbone（4 层、16 heads、FFN=2048、embedding=512/1024），+ 两个 FNN 编码/解码元素；

  • 训练策略：两阶段

    • 阶段 1：不加约束训练，优化 FID；

    • 阶段 2：加约束，优化 Alignment 与 FID；

  • 采样：1000 步 forward，推理用 DDIM 100 步。

---

5. 结论

• 贡献：提出连续扩散 + 美学约束，统一任务框架，性能优于 SOTA。

• 局限：

  1. 仅限矩形框 → 无法表达复杂形状；

  2. 无内容感知（背景、文本、图像语义）；

  3. 固定标签集、元素数量有限。

• 未来方向：

  • 引入任意形状元素，更贴近真实设计；

  • 融合图像/文本条件，提升语义相关性；

  • 用于下游任务，如 布局驱动图像生成、自动化网页设计。

LACE 是 第一个在连续空间同时生成类别 + 几何属性，并用可微分美学约束提升质量的统一扩散模型。相比 LayoutDM/LDGM 依赖离散化和特定 corruption 策略，LACE 更优雅简洁，同时在实验上更稳定有效。
