1.一般描述：

EMS3900是一款双向低功耗双端口高速USB 2.0模拟交换机设备,配置为双2：1或1：2交换机。它经过优化，适合与USB2.0 DP/DM配合使用数据线.

该器件具有低位间偏差和高通道间噪音隔离，并且兼容支持各种标准，例如高速USB 2.0（480 Mbps）。每个开关都是双向的输出处的高速信号几乎没有衰减。它的带宽很宽足以通过高速USB 2.0差异信号（480 Mb/s），具有良好的信号完整性。SEN的MPI控制与1.8V逻辑兼容。

EMS 3900采用QFN 1.4x1.8 - 10 L封装 ，无铅和无卤

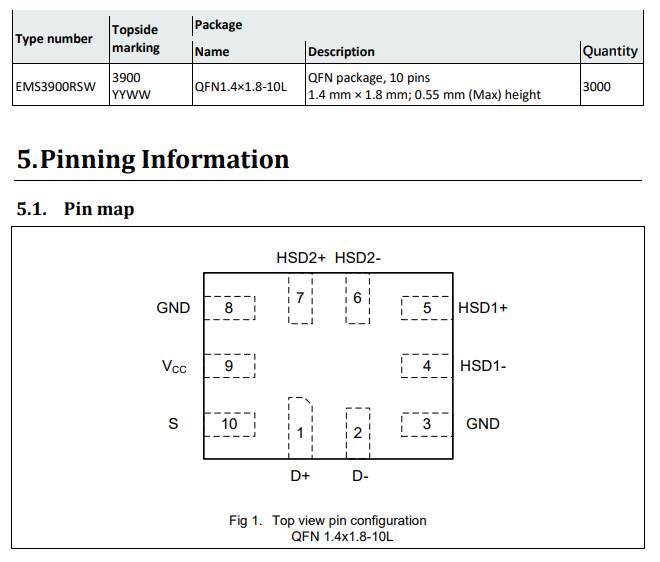

3.EMS3900管脚分布及定义说明：

低接通电阻，当RST =5.5 V时RoN= 1.9 Q

12 pF典型ON电容

高带宽（-3分贝@800 MHz）适合USB2.0高速路由

当RST = 3.3 V时，低静态电流（< 1 uA）

1.8 V逻辑兼容控制针

高隔离：-80分贝@10 KHz

低通道间串话：-82分贝@10 KHz

静电放电保护：HBM EEDA/JEDEC JS-001 Class 2超过2000 V

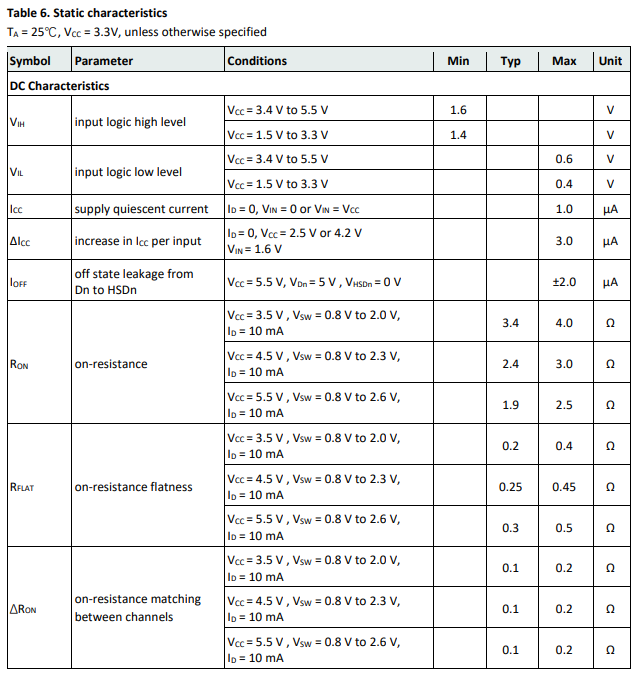

EMS3900芯片电气特性：

4.应用：

手机、平板电脑和笔记本电脑

USB端口设备
