概述

本系统实现了一个面向含高比例分布式能源（风电、光伏）、储能系统（ESS）、有载调压变压器（OLTC）、离散电容器组（CB）以及静止无功补偿器（SVC）的主动配电网的24小时滚动无功优化模型。该模型基于二阶锥松弛（Second-Order Cone Relaxation, SOCR）技术，将非线性潮流方程转化为凸优化问题，从而在保证求解效率的同时，兼顾系统运行的安全性与经济性。

系统核心目标为最小化配电网运行总成本，包括向上级电网购电费用与网络有功损耗成本，同时满足电压安全、设备物理约束及储能能量平衡等多维度运行要求。

---

功能模块详解

1. 系统建模基础

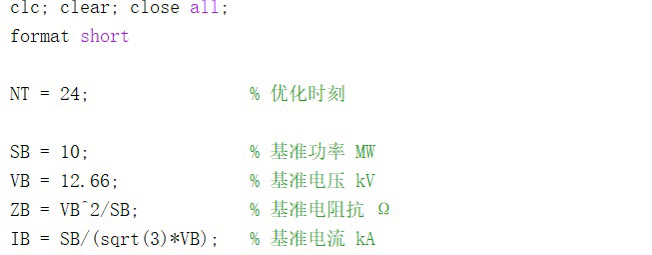

系统基于标准33节点辐射状配电网结构，采用标幺值（p.u.）进行建模，基准功率为10 MW，基准电压为12.66 kV。负荷数据按24小时变化曲线建模，并按节点负荷比例分配至各负荷节点。同时，系统整合了风电与光伏发电的24小时预测出力曲线，作为可再生能源注入的边界条件。

2. 多类型无功/电压调节设备建模

系统支持四类关键调节设备的协同优化：

• 储能系统（ESS）：在指定节点（如节点7）部署储能单元，具备充/放电功率限制、能量容量边界、充放电效率及24小时始末能量守恒约束。通过引入二进制变量确保充放电状态互斥。

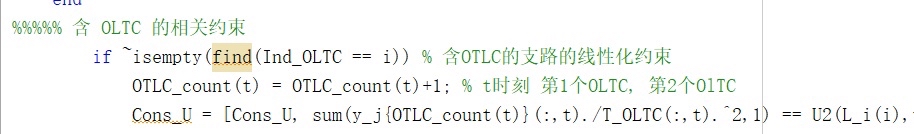

• 有载调压变压器（OLTC）：在指定支路（如支路16、23）配置OLTC，调节范围为0.95–1.05 p.u.，步长0.01。采用大M法与分段线性化方法，将离散档位选择建模为混合整数约束。

• 离散电容器组（CB）：在多个节点（如5、10、17、30）部署可投切电容器组，容量范围0–0.2 MVar，步长0.05 MVar。通过二进制变量与辅助连续变量的组合，实现离散动作的精确建模，并引入电压-无功耦合线性化处理。

• 静止无功补偿器（SVC）：在节点6和18部署连续可调SVC，提供快速无功支撑，其出力范围被严格限制在设定上下限内。

3. 二阶锥松弛潮流模型

系统摒弃传统非线性潮流方程，采用二阶锥松弛技术处理线路功率-电压-电流关系。核心约束为：

\[

I{ij,t}^2 \cdot U{i,t} \geq P{ij,t}^2 + Q{ij,t}^2

二阶锥松弛化的无功优化代码 考虑储能系统ESS，有载调压分接头OLTC，离散电容器CB和静止无功补偿SVC设备约束 以购电和网损成本最小为目标 采用IEEE 33节点算例仿真 使用二阶锥松弛将模型线性化 使用yalmip-cplex/gurobi求解器编写

\]

该不等式构成二阶锥可行域，在多数辐射状配电网中可保证松弛紧致性，从而获得接近原非线性问题的高质量解，同时显著提升求解效率。

4. 优化目标与约束体系

优化目标

系统采用加权组合目标函数，当前默认配置为：

• 购电成本最小化：基于24小时分时电价，计算从上级电网购入有功功率的总费用。
• 网络损耗最小化：以线路电阻与电流平方乘积之和表征有功损耗。

（注：电压偏差最小化目标已预留接口，可通过加权方式启用。）

约束体系

• 功率平衡约束：对每条支路建立有功与无功功率平衡方程，考虑分布式电源、储能、无功补偿装置及负荷的影响。
• 电压安全约束：所有节点电压幅值平方限制在 \([0.95^2, 1.05^2]\) p.u. 范围内。
• 设备运行边界：包括线路潮流限值、风机/光伏出力上下限、SVC无功输出限值、储能充放电功率与能量约束等。
• 离散设备逻辑约束：确保OLTC与CB在任意时刻仅处于一个有效档位，且动作变量满足整数特性。

5. 求解与可视化

系统采用YALMIP建模语言构建优化问题，调用Gurobi求解器进行混合整数二阶锥规划（MISOCP）求解。通过设置合理的MIPGap（如1%），在求解精度与计算时间之间取得平衡。

优化完成后，系统自动生成多维度可视化结果：

• 有功/无功出力时序图：展示风电、光伏、电网、SVC等设备24小时出力曲线。
• 节点电压三维曲面图：反映全网电压时空分布特性。
• OLTC档位动作阶梯图：直观显示调压变压器档位切换策略。
• 电容器投切状态图：以kVar为单位展示各CB组的投入容量变化。
• 储能运行状态图：双Y轴展示充放电功率与荷电状态（SoC）的协同变化。

---

应用价值

本系统为现代主动配电网提供了多时间尺度、多设备协同、安全经济兼顾的无功电压优化解决方案。适用于含高渗透率可再生能源的配电网运行模拟、控制策略验证及规划方案评估，可有效提升电压质量、降低网损、延缓设备投资，并增强系统对波动性电源的消纳能力。

该框架具备良好的扩展性，可进一步集成需求响应、电动汽车集群、故障重构等高级功能，支撑未来配电网的智能化演进。
