时自动恢复到内存 Catalog。实现 DDL 写一次，所有作业共用。

本文将深入 Catalog 快照的设计思路和底层原理 —— 为什么必须是"快照？"、如何在 Flink 现有 API 基础上实现 DDL 语义的完全兼容？。本文基于 flink-sql-bootstrap 搭建，如果你不想直接用该项目，文中也介绍了内部原理能够指引你如何自建。

为什么是"快照"？

先看快照长什么样。这是一个最简版本——只定义两张表，两个 UDF：

	`{`
	`"version": 1,`
	`"snapshotId": "20240622-155500-a1b2",`
	`"catalogName": "platform",`
	`"databaseName": "default",`
	`"tables": [`
	`{`
	`"database": "default",`
	`"name": "ods_words",`
	`"columns": [`
	`{ "name": "sentence", "type": "STRING", "nullable": true }`
	`],`
	`"options": {`
	`"connector": "datagen",`
	`"rows-per-second": "1"`
	`}`
	`},`
	`{`
	`"database": "default",`
	`"name": "dws_word_count",`
	`"columns": [`
	`{ "name": "word", "type": "STRING", "nullable": false },`
	`{ "name": "cnt", "type": "BIGINT", "nullable": false }`
	`],`
	`"options": {`
	`"connector": "print"`
	`}`
	`}`
	`],`
	`"views": [],`
	`"udfs": [`
	`{`
	`"name": "my_reverse",`
	`"className": "examples.udf.MyReverseFunction",`
	`"functionLanguage": "JAVA",`
	`"jarRef": "example-udf-reverse.jar"`
	`},`
	`{`
	`"name": "my_substring",`
	`"className": "examples.udf.MySubstringFunction",`
	`"functionLanguage": "JAVA",`
	`"jarRef": "example-udf-substring.jar"`
	`}`
	`]`
	`}`

配合这份快照，SQL 脚本里不再需要任何 DDL：

	`INSERT INTO dws_word_count`
	`SELECT my_reverse(my_substring(word, 0, 2)) AS word, COUNT(*) AS cnt`
	`FROM ods_words`
	`CROSS JOIN UNNEST(SPLIT(sentence, ' ')) AS t(word)`
	`GROUP BY my_reverse(my_substring(word, 0, 2));`

可以看到，表和 UDF 全部来自 Catalog 快照，SQL 脚本里没有任何 DDL，只剩业务逻辑。

那为什么不直接用 Flink 自带的 Catalog？Flink 提供了一些内置的 Catalog，但是它们都有一定的劣势：

GenericInMemoryCatalog 是纯内存版本，进程重启就消失；
HiveCatalog 可以持久化到 Hive Metastore，但需要额外部署 HMS 服务；
JDBCCatalog 同理。这些 Catalog 启动时都要连到某个"活的"元数据中心，拿到的永远是最新的 DDL。

Catalog 快照设计的初衷是启停幂等性。想象一种场景：你的 Flink 作业已经跑了三周，因为集群维护需要重启。但就在这三周里，上游业务改了 ODS 表的字段类型。如果你重启时去一个"活的"元数据中心拉取最新 DDL，拿到的是新 Schema——和 Checkpoint 里保存的状态对不上，轻则启动失败，重则静默恢复后产出错误数据。

Catalog 快照解决的就是这个问题：把部署时刻的 DDL 冻结为一个不可变的 JSON 文件。部署时什么样，重启后还是什么样。这也是为什么这份 JSON 应该和 SQL 脚本一起进 Git——部署时刻的完整元数据状态被永远锁定。

flink-sql-bootstrap 项目中快照的"不变性"是约定，不是代码强制的，仅在 Catalog 定义中定义了 snapshotId。flink-sql-bootstrap 负责把 DDL 从 SQL 脚本中剥离，你负责让这份 DDL 在部署周期内不变——URL 锁死版本号、和脚本一起进 Git 即可。比如说你搭建了一个 REST 服务，那么资源定义则为 https://catalog-server/snapshot/{snapshot-id}。

快速开始

接下来我们将基于 flink-sql-bootstrap 项目及内置的示例带你体验一下 Catalog 快照的乐趣。

你需要从 GitHub Releases 下载 JAR，确保 ${FLINK_HOME}/lib 下有 flink-sql-gateway-*.jar（从 ${FLINK_HOME}/opt 拷贝即可）。

一个完整的带 Catalog 快照的部署命令：

	`$FLINK_HOME/bin/flink run \`
	`--target local \`
	`flink-sql-bootstrap-${version}.jar \`
	`--script-file classpath:example-word-count-advanced.sql \`
	`--catalog-file classpath:example-catalog.json \`
	`--dependency classpath:example-udf-reverse.jar \`
	`--dependency classpath:example-udf-substring.jar`

其中 example-catalog.json 就是上文展示的快照，example-word-count-advanced.sql 的内容就是上文那个只含 DML 的脚本：

	`INSERT INTO dws_word_count`
	`SELECT my_reverse(my_substring(word, 0, 2)) AS word, COUNT(*) AS cnt`
	`FROM ods_words`
	`CROSS JOIN UNNEST(SPLIT(sentence, ' ')) AS t(word)`
	`GROUP BY my_reverse(my_substring(word, 0, 2));`

JAR 内已内置这些示例文件，无需额外准备。

--catalog-file 和 --script-file 一样支持五种协议：classpath:、file://、http(s)://、hdfs://、s3://。--dependency 用于加载 UDF 的 JAR 包。

执行后输出：

	`+I[6a, 1]`
	`+I[00, 1]`
	`+I[a3, 1]`
	`+I[8f, 1]`

UDF my_reverse 和 my_substring 的组合效果是：取每个单词前两个字符再反转。整个过程中 SQL 脚本没有写任何 CREATE TABLE 或 CREATE FUNCTION，所有 DDL 来自 Catalog 快照。

Flink SQL Bootstrap 是如何做到的？

在讲 flink-sql-bootstrap 怎么做之前，先简单说下 Flink 的 Catalog 是什么。

Flink SQL 解析 SELECT * FROM orders 时 orders 这张表从哪来？答案是 Catalog，Flink 的元数据注册中心。它存储了当前 Session 中所有可用的表结构、视图定义和 UDF。你在 SQL Client 里 CREATE TABLE，本质上就是往当前 Catalog 里注册了一条元数据。

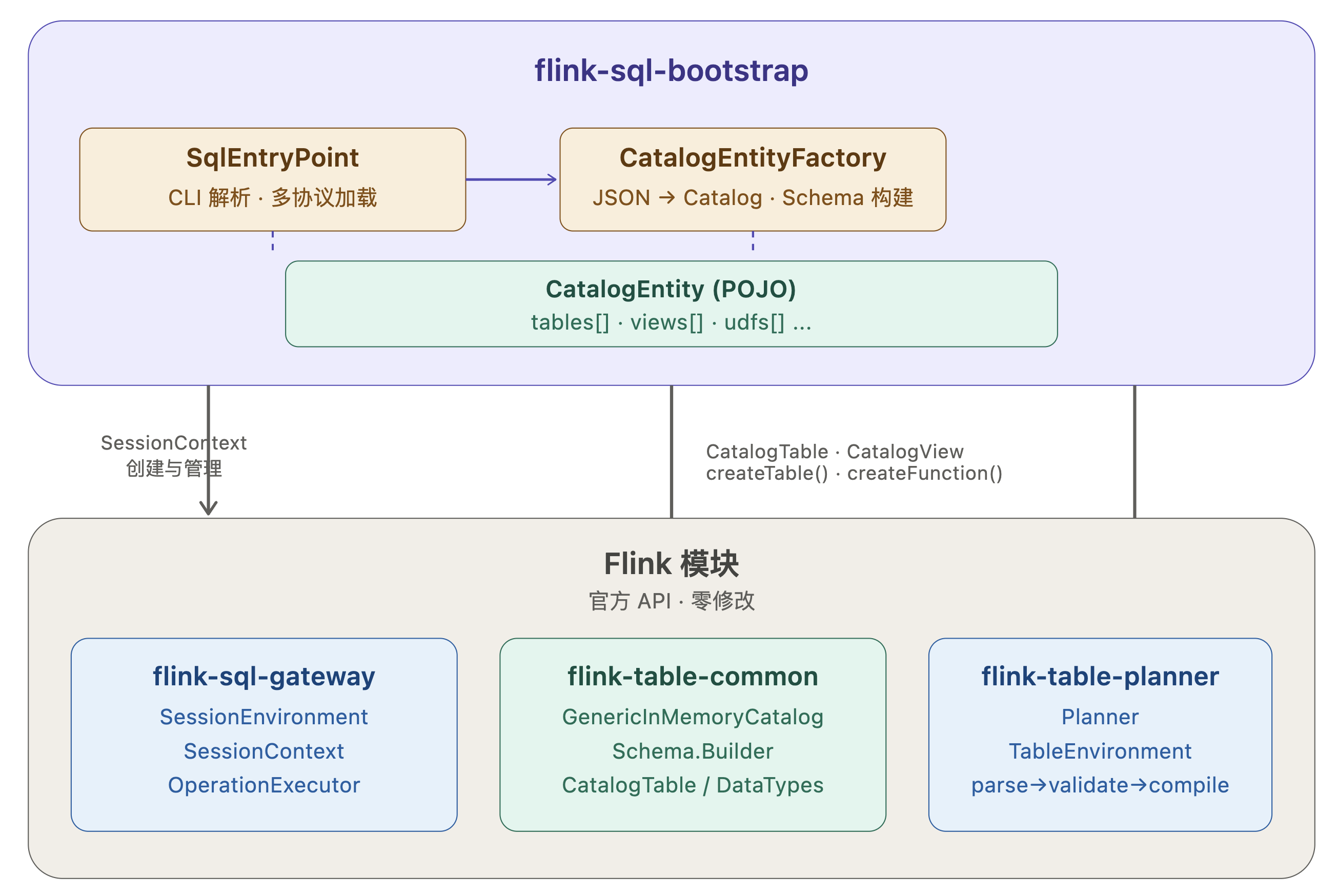

Catalog 的核心 API 就几个，比如：createDatabase()、createTable()、createFunction()。flink-sql-bootstrap 做的事也很直接：把 JSON 快照翻译成这些元信息然后调用 createXXX() API 构建 Catalog。整体架构如下图所示。

CatalogEntity 是"数据"，GenericInMemoryCatalog 是"仓库"，SessionEnvironment 把仓库挂到 SQL 引擎上。恢复过程就是 CatalogEntityFactory 把数据从实体搬进仓库的过程，分五步，核心是第三步（注册表）：

new GenericInMemoryCatalog(name, db) —— 创建一个空的内存 Catalog
createDatabase(db, ...) —— 确保默认数据库存在
遍历 tables，每条 TableEntity 转成 CatalogTable，调 createTable()
遍历 views，每条 ViewEntity 转成 CatalogView，调 createTable()
遍历 udfs，每条 UdfEntity 转成 CatalogFunctionImpl，调 createFunction()

剩下的事情：注册、挂载、执行

注册完的 Catalog 只是数据，还需要挂到 SQL 引擎上。在 SqlEntryPoint 中，完整链路如下：

第一步：将 Catalog 注册到 SessionEnvironment。

	`SessionEnvironment.Builder builder = SessionEnvironment.newBuilder()`
	`.setSessionEndpointVersion(SqlGatewayRestAPIVersion.getDefaultVersion());`
	`if (catalogJson != null) {`
	`// CatalogEntityFactory 将 JSON 反序列化为 CatalogEntity，再逐表/逐 UDF 注册到 GenericInMemoryCatalog`
	`GenericInMemoryCatalog catalog = CatalogEntityFactory.from(catalogJson);`
	`// 注册并设为默认 Catalog`
	`builder.registerCatalog(catalog.getName(), catalog)`
	`.setDefaultCatalog(catalog.getName());`
	`}`
	`SessionEnvironment ssEnv = builder.build();`

SessionEnvironment 是 Flink SQL Gateway 的会话环境抽象，管理当前 Session 下挂载的所有 Catalog。这里如果有快照就注册快照生成的 Catalog，如果没有就用 SQL 脚本内的 DDL 自行建表。

第二步：构建 SessionContext。

	`SessionHandle sessionHandle = new SessionHandle(UUID.randomUUID());`
	`SessionContext sessionContext = UriSafeSessionContext.create(`
	`defaultContext, dependencies, sessionHandle, ssEnv, Executors.newDirectExecutorService());`

SessionContext 是 Flink SQL Gateway 的会话上下文，它将 SessionEnvironment（Catalog）、DefaultContext（Flink 配置）和 UDF JARs 的 ClassLoader 绑定到一起。到这里 SQL 引擎就有了完整的元数据和执行环境。

第三步：委托 StreamingScriptExecutor 执行。

	`StreamingScriptExecutor executor = new StreamingScriptExecutor(`
	`sessionContext, sqlScript, resourceConfig, new Printer(System.out));`
	`executor.execute(); // 切分 SQL → DDL 立即执行 → DML 编译 → 提交`

StreamingScriptExecutor 是参考平台的 ScriptExecutor（Flink 2.x) 在 Flink SQL Bootstrap 中自实现的，它是核心中的核心，重建的初衷是为了支持一些企业级特性：

SQL 验证、编译
血缘分析、构建
SQL StreamGraph 细粒度资源注入
Flink 1.x 兼容等

StreamingScriptExecutor 拿到 SessionContext 后，通过 OperationExecutor 解析 SQL 时就能在 Catalog 中查表、查 UDF。比如 SELECT * FROM ods_words，ods_words 已经在第一步注入的 Catalog 中了——没有 DDL，SQL 引擎也能正常工作。

自建指南

如果你想自己实现同样的能力，核心就两件事：

1. JSON → Catalog 恢复。 定义自己的实体模型，遍历表/视图/UDF，逐一调用 GenericInMemoryCatalog 的 createTable() / createFunction() 等 API。重点是 Schema 构建顺序（物理列 → 元数据列 → 计算列 → Watermark → 主键）必须与 Flink 内部一致，类型字符串直接委托 DataTypes.of(String) 解析。

2. Catalog → SessionEnvironment → SessionContext。 这套链路是 Flink SQL Gateway 的标准入口，直接复用 SessionEnvironment.Builder 和 UriSafeSessionContext（或自行处理 1.20.x 兼容性），无需自建
