第四十八章 ESP32S3 扫描 WiFi 实验

weixin_44226552

727人浏览 · 2025-10-07 19:52:09

weixin_44226552 · 2025-10-07 19:52:09 发布

ESP32-S3的WiFi库支持配置及监控ESP32-S3的Wi-Fi连网功能。它支持配置基站模式（即STA 模式或 WiFi 客户端模式），此时 ESP32-S3 连接到接入点（AP）。还支持 AP 模式（即SoftAP 模式或接入点模式），此时基站连接到 ESP32-S3。同时，支持 AP-STA 共存模式，此时ESP32-S3 既是接入点，同时又作为 STA。本章节的实验是基于乐鑫官方提供的 WiFi 库来实现的，但遗憾的是乐鑫并没有公开 WiFi 库的源码，所以只能调用 API 函数实现。
本章分为如下几个小节：
48.1 WiFi 模式概述
48.2 硬件设计
48.3 软件设计
48.4 下载验证

48.1 WiFi 模式概述

        WiFi 主要有两种模式： STA 和 AP 模式。 AP 模式即无线接入点，是常说的手机热点，被其他设备连接； STA 模式即 Station，是连接热点的设备。另外， ESP32S3 可支持 STA 和 AP两种模式共存，就像手机那样可以开热点，也可以连接其他热点。
        WiFi 库支持配置及监控 ESP32S3 Wi-Fi 连网功能。支持配置：
①： Station 模式（即 STA 模式或 WiFi 客户端模式），此时 ESP32 S3 连接到接入点 (AP)。
②： AP 模式（即 Soft-AP 模式或接入点模式），此时基站连接到 ESP32S3 设备。
③： Station/AP 共存模式（ESP32S3 既是接入点，同时又作为基站连接到另外一个接入点）。
④：上述模式的各种安全模式（WPA、 WPA2 及 WEP 等）。
⑤：扫描接入点（包括主动扫描及被动扫描）。
⑥：使用混杂模式监控 IEEE802.11 Wi-Fi 数据包。
        下面学习ESP32S3 开启 WiFi 两种模式启动流程，如下：
（1） WiFi-AP 启动流程
        WiFi-AP 启动流程如下。

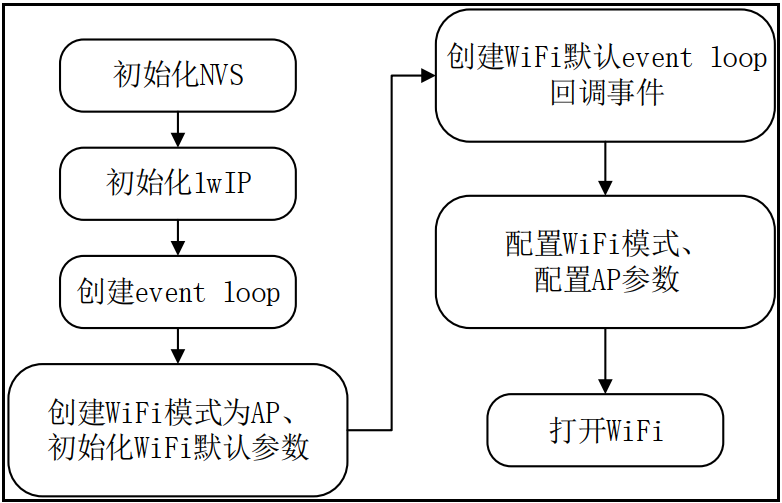

图 48.1.1 AP 启动流程

上图展示了 ESP32 系列芯片以 AP 模式开启 WiFi 的启动流程。首先，系统需要对 lwIP 协议栈进行初始化。接着，创建一个任务，该任务将用于触发相应的事件。然后，配置 WiFi 参数和AP 模式参数。最后，启动 WiFi，从而完成以 AP 模式开启 WiFi 的操作。

（2）WiFi-STA 启动流程

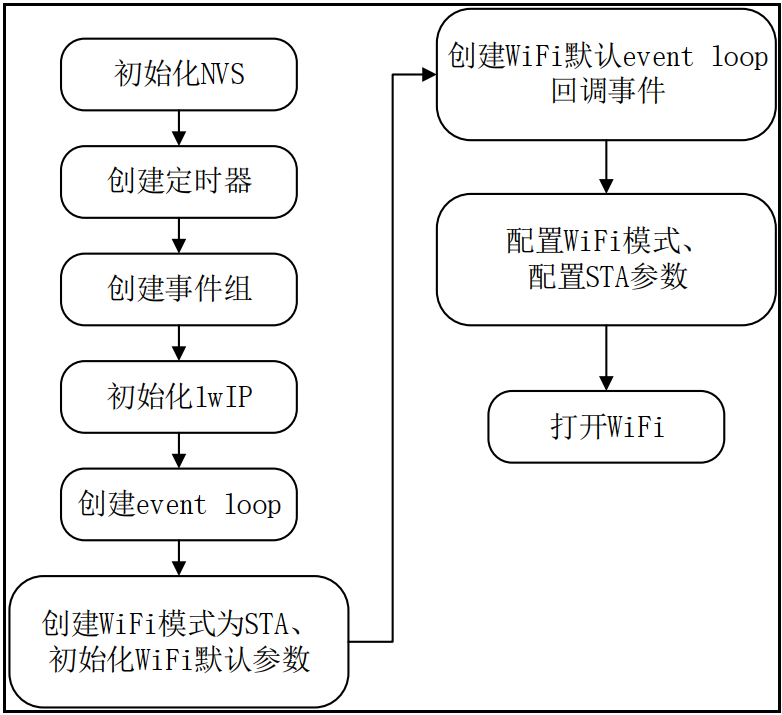

图 48.1.2 STA 模式启动流程

上图展示了 ESP32 系列芯片以 STA 模式开启 WiFi 的启动流程。首先，系统需要创建定时器和事件组，并对 lwIP 协议栈进行初始化。接着，创建一个任务，该任务将用于触发相应的事件。然后，配置 WiFi 参数和 STA 模式参数。最后，启动 WiFi，从而完成以 STA 模式开启 WiFi的操作。

48.2 硬件设计

1. 例程功能
        本章实验功能简介：扫描附近的 WIFI 信号，并在 LCD 显示屏右侧显示 12 个 WIFI 名称。
2. 硬件资源
        1） LED 灯
                LED-IO1
        2） XL9555
                IIC_INT-IO0（需在 P5 连接 IO0）
                IIC_SDA-IO41
                IIC_SCL-IO42
        3） SPILCD
                CS-IO21
                SCK-IO12
                SDA-IO11
                DC-IO40（在 P5 端口，使用跳线帽将 IO_SET 和 LCD_DC 相连）
                PWR- IO1_3（XL9555）
                RST- IO1_2（XL9555）
        4） ESP32-S3内部 WiFi
3. 原理图
        本章实验使用的 WiFi 为 ESP32-S3 的片上资源，因此并没有相应的连接原理图。

48.3 软件设计

48.3.1 程序流程图

本实验的程序流程图。

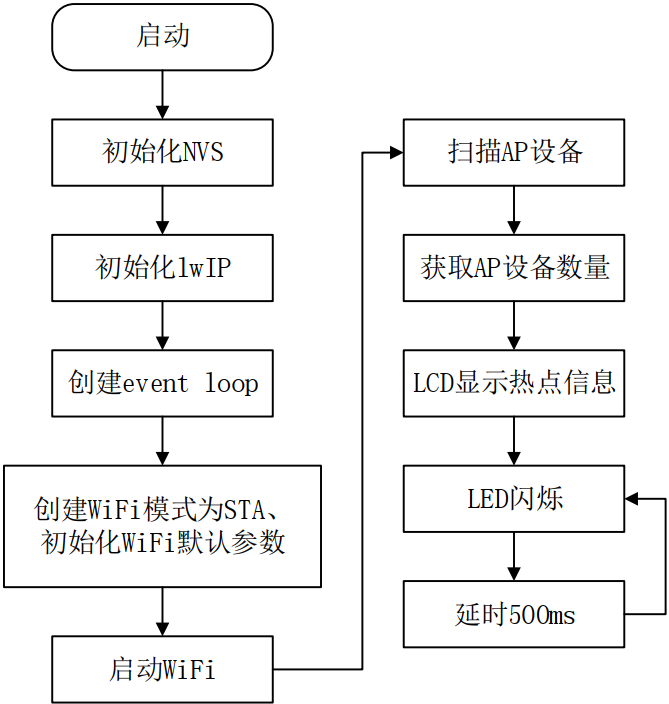

图 48.3.1 程序流程图

48.3.2 程序解析

48.3.2.1 本次实验用到了库函数说明

（1）网络接口初始化函数

函数名	功能	参数	返回值	说明
`esp_netif_init()`	初始化TCP/IP网络栈	无	`esp_err_t`	使用任何网络功能前必须调用的基础初始化函数
`esp_event_loop_create_default()`	创建默认的事件循环	无	`esp_err_t`	用于处理WiFi、IP等系统事件的事件循环
`esp_netif_create_default_wifi_sta()`	创建默认的Station模式网络接口	无	`esp_netif_t*`	创建并配置默认的STA模式网络接口，返回指向网络接口对象的指针

表 48.3.2.1 网络接口初始化函数说明

（2）WiFi驱动控制函数

函数名	功能	参数	返回值	说明
`esp_wifi_init(const wifi_init_config_t *config)`	初始化WiFi驱动	`config`: WiFi初始化配置结构体指针	`esp_err_t`	使用`WIFI_INIT_CONFIG_DEFAULT()`宏获取默认配置，必须在其他WiFi函数之前调用
`esp_wifi_set_mode(wifi_mode_t mode)`	设置WiFi工作模式	`mode`: WiFi模式（如`WIFI_MODE_STA`）	`esp_err_t`	必须在`esp_wifi_start()`之前调用
`esp_wifi_start(void)`	启动WiFi	无	`esp_err_t`	根据之前设置的模式启动WiFi功能

表 48.3.2.2 WiFi驱动控制函数

结构体名称	说明	重要字段
`wifi_init_config_t`	WiFi初始化配置结构体	使用`WIFI_INIT_CONFIG_DEFAULT()`宏获取默认值

常用WiFi模式wifi_mode_t枚举值：

枚举值	说明
`WIFI_MODE_NULL`	WiFi未初始化
`WIFI_MODE_STA`	Station模式（连接其他热点）
`WIFI_MODE_AP`	Access Point模式（创建热点）
`WIFI_MODE_APSTA`	同时启用STA和AP模式

表 48.3.2.3 WiFi模式wifi_mode_t枚举值

（3）WiFi扫描相关函数

函数名	功能	参数	返回值	说明
`esp_wifi_scan_start(const wifi_scan_config_t *config, bool block)`	开始WiFi扫描	`config`: 扫描配置（可为NULL使用默认配置） `block`: 是否阻塞等待扫描完成	`esp_err_t`	默认配置会扫描所有信道，不指定特定SSID，显示隐藏网络
`esp_wifi_scan_get_ap_num(uint16_t *number)`	获取扫描到的AP数量	`number`: 指向存储AP数量的变量的指针	`esp_err_t`	必须在扫描完成后调用
`esp_wifi_scan_get_ap_records(uint16_t number, wifi_ap_record_t ap_records)`	获取扫描到的AP详细信息	`number`: 输入时是最大记录数，输出时是实际获取的记录数 `ap_records`: 指向存储AP信息的数组	`esp_err_t`	`wifi_ap_record_t`结构体包含SSID、RSSI、信道、认证模式等信息

表 48.3.2.4 WiFi扫描相关函数

结构体wifi_ap_record_t字段说明：

字段名	类型	说明	取值范围/示例
`ssid`	`uint8_t[32]`	接入点的 SSID（网络名称）	最大32字符，以null结尾的字符串
`bssid`	`uint8_t[6]`	接入点的 MAC 地址（BSSID）	6字节的MAC地址，如 `{0xAA, 0xBB, 0xCC, 0xDD, 0xEE, 0xFF}`
`primary`	`uint8_t`	主信道	1-14（取决于地区法规）
`second`	`uint8_t`	次要信道（用于HT40模式）	0：无次要信道 1-14：次要信道号
`rssi`	`int8_t`	接收信号强度指示	-127 到 0（负值）值越接近0，信号越强 -30：极强信号 -67：良好信号 -70：一般信号 -80：弱信号
`authmode`	`wifi_auth_mode_t`	认证模式	见下方认证模式表格
`pairwise_cipher`	`wifi_cipher_type_t`	单播加密算法	见下方加密算法表格
`group_cipher`	`wifi_cipher_type_t`	组播加密算法	见下方加密算法表格
`ant`	`wifi_ant_t`	天线编号	`WIFI_ANT_0`：天线0 `WIFI_ANT_1`：天线1 `WIFI_ANT_MAX`：自动选择
`phy_11b`	`uint32_t`	支持802.11b	0：不支持 1：支持
`phy_11g`	`uint32_t`	支持802.11g	0：不支持 1：支持
`phy_11n`	`uint32_t`	支持802.11n（HT）	0：不支持 1：支持
`phy_lr`	`uint32_t`	支持Long Range模式	0：不支持 1：支持
`wps`	`uint32_t`	支持WPS（WiFi Protected Setup）	0：不支持 1：支持
`ftm_responder`	`uint32_t`	支持FTM（Fine Timing Measurement）响应	0：不支持 1：支持
`ftm_initiator`	`uint32_t`	支持FTM发起	0：不支持 1：支持
`reserved`	`uint32_t`	保留字段，供未来使用	-

表 48.3.2.5 结构体wifi_ap_record_t字段说明

认证模式详细说明 (wifi_auth_mode_t)：

枚举值	说明	安全级别
`WIFI_AUTH_OPEN`	开放网络，无需认证	无安全
`WIFI_AUTH_WEP`	WEP认证	低安全
`WIFI_AUTH_WPA_PSK`	WPA-PSK认证	中等安全
`WIFI_AUTH_WPA2_PSK`	WPA2-PSK认证	高安全
`WIFI_AUTH_WPA_WPA2_PSK`	WPA/WPA2混合认证	高安全
`WIFI_AUTH_WPA2_ENTERPRISE`	WPA2企业级认证	企业级安全
`WIFI_AUTH_WPA3_PSK`	WPA3-PSK认证	极高安全
`WIFI_AUTH_WPA2_WPA3_PSK`	WPA2/WPA3混合认证	极高安全
`WIFI_AUTH_WAPI_PSK`	WAPI-PSK认证	中国标准
`WIFI_AUTH_OWE`	OWE（Opportunistic Wireless Encryption）	增强开放安全
`WIFI_AUTH_MAX`	认证模式最大值	-

表 48.3.2.6 结构体认证模式详细说明

加密算法详细说明 (wifi_cipher_type_t)：

枚举值	说明	常用场景
`WIFI_CIPHER_TYPE_NONE`	无加密	开放网络
`WIFI_CIPHER_TYPE_WEP40`	WEP加密，40位密钥	WEP网络
`WIFI_CIPHER_TYPE_WEP104`	WEP加密，104位密钥	WEP网络
`WIFI_CIPHER_TYPE_TKIP`	TKIP加密	WPA网络
`WIFI_CIPHER_TYPE_CCMP`	CCMP加密（AES）	WPA2/WPA3网络
`WIFI_CIPHER_TYPE_TKIP_CCMP`	TKIP/CCMP混合加密	兼容模式
`WIFI_CIPHER_TYPE_AES_CMAC128`	AES-CMAC-128加密	WAPI网络
`WIFI_CIPHER_TYPE_SMS4`	SMS4加密	WAPI网络
`WIFI_CIPHER_TYPE_GCMP`	GCMP加密	未来标准
`WIFI_CIPHER_TYPE_GCMP256`	GCMP-256加密	未来标准
`WIFI_CIPHER_TYPE_UNKNOWN`	未知加密类型	-

（4）未包含在代码中但重要的相关函数

函数名	功能	参数	返回值	说明
`esp_wifi_stop(void)`	停止WiFi	无	`esp_err_t`	停止WiFi功能，释放资源
`esp_wifi_deinit(void)`	反初始化WiFi驱动	无	`esp_err_t`	清理WiFi驱动占用的资源
`esp_wifi_connect(void)`	连接到AP	无	`esp_err_t`	连接到之前配置的AP
`esp_wifi_disconnect(void)`	断开当前连接	无	`esp_err_t`	断开与当前AP的连接
`esp_wifi_set_config(wifi_interface_t interface, wifi_config_t *conf)`	设置WiFi配置	`interface`: 接口类型 `conf`: 配置结构体	`esp_err_t`	设置STA或AP模式的配置参数

表 48.3.2.7 未包含在代码中但重要的相关函数说明

注意事项：

资源管理：WiFi 功能会消耗较多内存和电源，不使用时应及时停止和反初始化；
事件处理：对于非阻塞扫描，需要通过事件循环处理 WIFI_EVENT_SCAN_DONE事件；
配置选项：可以通过 wifi_scan_config_t结构体自定义扫描参数，如：指定扫描特定 SSID、设置主动/被动扫描、限制扫描信道、设置扫描时间。

48.3.2.2 main函数解析

在本章节实验中，我们只关心 main.c 文件内容即可，该文件内容如下：
完整工作流程初始化阶段 ->配置阶段->扫描阶段->清理阶段（代码中有缺失，本次实验补充上），上述源码按这个流程实现，从 wifi_scan 函数开始，该函数首先创建了 event loop 事件回调，即任务事件处理机制。接着，配置 WiFi为 STA模式（设备连接热点模式）并设置相应的参数，然后启动 WiFi。最后，程序会扫描附近的 12 个热点，并在 LCD 上显示热点的名称。此外，读者还可以通过串口查看热点的安全模式等身份认证信息。

/* 存储12个WIFI名称 */
#define DEFAULT_SCAN_LIST_SIZE  12
static const char *TAG = "scan";

/**
 * @brief       身份认证模式
 * @param       authmode :身份验证模式
 * @retval      无
 */
static void print_auth_mode(int authmode)
{
    switch (authmode) {
    case WIFI_AUTH_OPEN:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_OPEN");
        break;
    case WIFI_AUTH_OWE:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_OWE");
        break;
    case WIFI_AUTH_WEP:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_WEP");
        break;
    case WIFI_AUTH_WPA_PSK:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_WPA_PSK");
        break;
    case WIFI_AUTH_WPA2_PSK:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_WPA2_PSK");
        break;
    case WIFI_AUTH_WPA_WPA2_PSK:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_WPA_WPA2_PSK");
        break;
    case WIFI_AUTH_ENTERPRISE:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_ENTERPRISE");
        break;
    case WIFI_AUTH_WPA3_PSK:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_WPA3_PSK");
        break;
    case WIFI_AUTH_WPA2_WPA3_PSK:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_WPA2_WPA3_PSK");
        break;
    case WIFI_AUTH_WPA3_ENTERPRISE:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_WPA3_ENTERPRISE");
        break;
    case WIFI_AUTH_WPA2_WPA3_ENTERPRISE:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_WPA2_WPA3_ENTERPRISE");
        break;
    case WIFI_AUTH_WPA3_ENT_192:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_WPA3_ENT_192");
        break;
    default:
        ESP_LOGI(TAG, "Authmode \tWIFI_AUTH_UNKNOWN");
        break;
    }
}

/**
 * @brief       打印WIFI密码类型
 * @param       pairwise_cipher :密码类型
 * @param       group_cipher    :群密码类型
 * @retval      无
 */
static void print_cipher_type(int pairwise_cipher, int group_cipher)
{
    switch (pairwise_cipher) {
    case WIFI_CIPHER_TYPE_NONE:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_NONE");
        break;
    case WIFI_CIPHER_TYPE_WEP40:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_WEP40");
        break;
    case WIFI_CIPHER_TYPE_WEP104:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_WEP104");
        break;
    case WIFI_CIPHER_TYPE_TKIP:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_TKIP");
        break;
    case WIFI_CIPHER_TYPE_CCMP:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_CCMP");
        break;
    case WIFI_CIPHER_TYPE_TKIP_CCMP:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_TKIP_CCMP");
        break;
    case WIFI_CIPHER_TYPE_AES_CMAC128:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_AES_CMAC128");
        break;
    case WIFI_CIPHER_TYPE_SMS4:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_SMS4");
        break;
    case WIFI_CIPHER_TYPE_GCMP:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_GCMP");
        break;
    case WIFI_CIPHER_TYPE_GCMP256:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_GCMP256");
        break;
    default:
        ESP_LOGI(TAG, "Pairwise Cipher \tWIFI_CIPHER_TYPE_UNKNOWN");
        break;
    }

    switch (group_cipher) {
    case WIFI_CIPHER_TYPE_NONE:
        ESP_LOGI(TAG, "Group Cipher \tWIFI_CIPHER_TYPE_NONE");
        break;
    case WIFI_CIPHER_TYPE_WEP40:
        ESP_LOGI(TAG, "Group Cipher \tWIFI_CIPHER_TYPE_WEP40");
        break;
    case WIFI_CIPHER_TYPE_WEP104:
        ESP_LOGI(TAG, "Group Cipher \tWIFI_CIPHER_TYPE_WEP104");
        break;
    case WIFI_CIPHER_TYPE_TKIP:
        ESP_LOGI(TAG, "Group Cipher \tWIFI_CIPHER_TYPE_TKIP");
        break;
    case WIFI_CIPHER_TYPE_CCMP:
        ESP_LOGI(TAG, "Group Cipher \tWIFI_CIPHER_TYPE_CCMP");
        break;
    case WIFI_CIPHER_TYPE_TKIP_CCMP:
        ESP_LOGI(TAG, "Group Cipher \tWIFI_CIPHER_TYPE_TKIP_CCMP");
        break;
    case WIFI_CIPHER_TYPE_SMS4:
        ESP_LOGI(TAG, "Group Cipher \tWIFI_CIPHER_TYPE_SMS4");
        break;
    case WIFI_CIPHER_TYPE_GCMP:
        ESP_LOGI(TAG, "Group Cipher \tWIFI_CIPHER_TYPE_GCMP");
        break;
    case WIFI_CIPHER_TYPE_GCMP256:
        ESP_LOGI(TAG, "Group Cipher \tWIFI_CIPHER_TYPE_GCMP256");
        break;
    default:
        ESP_LOGI(TAG, "Group Cipher \tWIFI_CIPHER_TYPE_UNKNOWN");
        break;
    }
}

/**
 * @brief       将Wi-Fi初始化为sta并设置扫描方法
 * @param       无
 * @retval      无
 */
void wifi_scan(void)
{
    char lcd_buff[100] = {0};
    /* 网卡初始化 */
    ESP_ERROR_CHECK(esp_netif_init());
    /* 创建新的事件循环 */
    ESP_ERROR_CHECK(esp_event_loop_create_default());
    /* 用户初始化STA模式 */
    esp_netif_t *sta_netif = esp_netif_create_default_wifi_sta();
    assert(sta_netif);
    /* wifi配置初始化 */
    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK(esp_wifi_init(&cfg));

    uint16_t number = DEFAULT_SCAN_LIST_SIZE;
    wifi_ap_record_t ap_info[DEFAULT_SCAN_LIST_SIZE];
    uint16_t ap_count = 0;
    memset(ap_info, 0, sizeof(ap_info));
    /* 设置WIFI为STA模式 */
    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA));
    /* 启动WIFI */
    ESP_ERROR_CHECK(esp_wifi_start());
    /* 开始扫描附件的WIFI */
    esp_wifi_scan_start(NULL, true);
    /* 获取上次扫描中找到的AP数量 */
    ESP_ERROR_CHECK(esp_wifi_scan_get_ap_num(&ap_count));
    /* 获取上次扫描中找到的AP列表 */
    ESP_ERROR_CHECK(esp_wifi_scan_get_ap_records(&number, ap_info));
	//停止 WiFi
	esp_wifi_stop();
	//释放 WiFi 子系统占用的所有资源
	esp_wifi_deinit();

    ESP_LOGI(TAG, "Total APs scanned = %u", ap_count);
    /* 下面是打印附件的WIFI信息 */
    for (int i = 0; (i < DEFAULT_SCAN_LIST_SIZE) && (i < ap_count); i++)
    {
        sprintf(lcd_buff, "%s",ap_info[i].ssid);
        spilcd_show_string(200, 20 * i, 240, 16, 16, lcd_buff, BLUE);
        ESP_LOGI(TAG, "SSID \t\t%s", ap_info[i].ssid);
        ESP_LOGI(TAG, "RSSI \t\t%d", ap_info[i].rssi);
        print_auth_mode(ap_info[i].authmode);

        if (ap_info[i].authmode != WIFI_AUTH_WEP)
        {
            print_cipher_type(ap_info[i].pairwise_cipher, ap_info[i].group_cipher);
        }

        ESP_LOGI(TAG, "Channel \t\t%d\n", ap_info[i].primary);
    }
}

/**
 * @brief       程序入口
 * @param       无
 * @retval      无
 */
void app_main(void)
{
    esp_err_t ret;
    uint8_t x = 0;

    ret = nvs_flash_init();     /* 初始化NVS */
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
    {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ESP_ERROR_CHECK(nvs_flash_init());
    }

    led_init();                 /* LED初始化 */
    my_spi_init();              /* SPI初始化 */
    myiic_init();               /* IIC初始化 */
    xl9555_init();              /* 初始化按键 */
    spilcd_init();              /* LCD屏初始化 */

    spilcd_show_string(10, 80, 240, 32, 32, "ESP32-S3", RED);
    spilcd_show_string(10, 120, 240, 24, 24, "WiFi SCAN Test", RED);
    spilcd_show_string(10, 150, 240, 16, 16, "ATOM@ALIENTEK", RED);
    spilcd_draw_line(190,0,190,239,DARKBLUE);
    wifi_scan();

    while (1)
    {
        LED0_TOGGLE();
        vTaskDelay(pdMS_TO_TICKS(500));
    }
}

48.4 下载验证

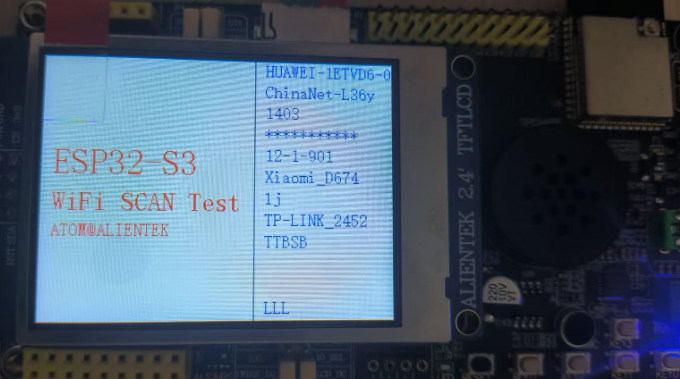

程序下载成功后，可以看到 LCD 显示附近热点名称，如下图所示：

图 48.4.1 附近热点名称信息

码道开发者社区

码道开发者社区，聚焦华为云码道 CodeArts 代码智能体，沉淀 Agent、Skill、鸿蒙开发实战内容，供开发者查阅资料、交流技术、分享工程实践

更多推荐

AI 已经能直接改设计稿了:Windows部署Penpot，接入Codex MCP实测

码道开发者社区

【AI大模型】-DeepSeek Harness 深度解析

码道开发者社区

【AI 业务流架构师】AI 业务流架构师方法论：Agentic AI 范式转移与业务编排思维

2026 年，Anthropic CEO Dario Amodei 在 Code with Claude 大会上的一个判断广为流传：一个人运营一家十亿美元级公司的概率是 70%–80%。这句话听起来像科幻小说的设定，但它背后是一个正在发生的结构性变化——AI 把"执行"的成本压到了历史低点，同时把"编排"的价值推到了前台。这意味着我们需要一套新的思考框架，来回答两个问题：一个人如何拥有一个公司的产
