三菱FX5U与台达Ms300变频器通讯程序(SL5U-20) 通讯说明：用三菱FX5U的PLC实现与台达ms300变频器modbus通讯 器件：三菱FX5U PLC，台达Ms300变频器，昆仑通态TPC7022NI触摸屏 功能：触摸屏上设置每台频率，监控每台输出频率，控制启停，设定加减速时间 说明：已经通过测试运行可行。 程序带有注释，接线方式，参数设置

最近在车间搞了个变频器控制项目，用FX5U的PLC通过Modbus协议控制三台台达Ms300变频器。折腾了两天终于跑通，把关键点整理出来给大伙儿避坑。

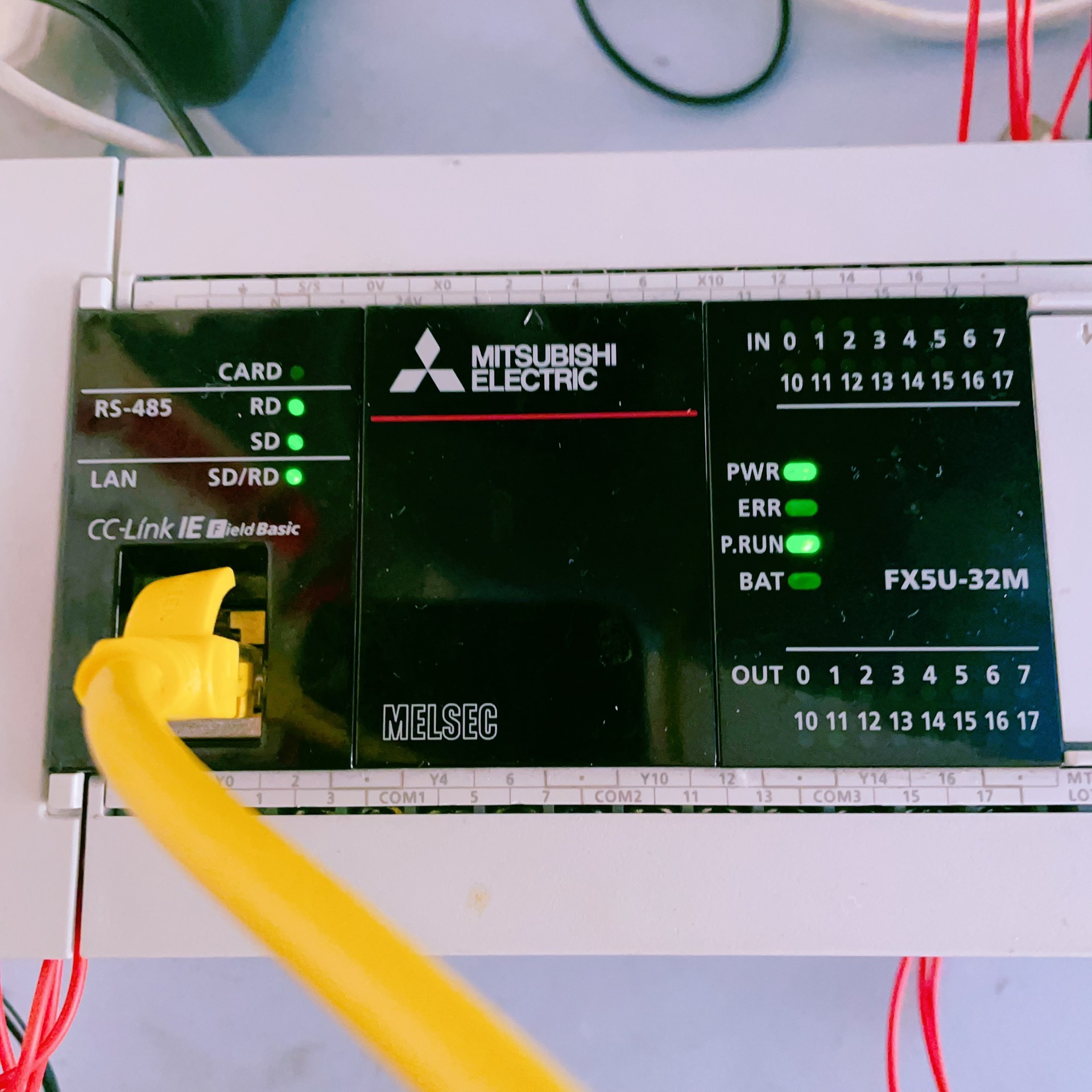

硬件接线是基础

RS485通讯必须用双绞线！PLC的SL5U-20模块接线端子是SDA-、SDA+，对应变频器的485端子是P5-24V、P5-0V。注意终端电阻拨码开关，最后一台设备要打开终端电阻（SW5拨到ON）。

# 变频器参数设置（以1号机为例）
P00=03（频率指令源设为通讯）
P01=03（运转指令设为通讯）
P88=01（Modbus从站地址）
P89=03（波特率19200）
P92=01（RTU模式）

PLC程序核心是ADPRW指令

FX5U的通讯指令比老款PLC简单很多，重点在于地址换算。比如读取输出频率（H70DAH），需要转成十进制地址：

// 读取1号变频器输出频率
ADPRW D100 K1 K3 H70DA K1
// 解释：
// K1: 从站地址
// K3: 功能码03（读取保持寄存器）
// H70DA: 寄存器地址（十进制为28954）
// 接收数据存到D100-D101（32位浮点数）

频率换算有门道

读回来的数据要除以100才是实际频率。比如D100里是5000，对应50.00Hz。加减速时间要转成毫秒单位，注意台达的加速时间参数是P003（别和运行时间搞混）。

触摸屏绑定技巧

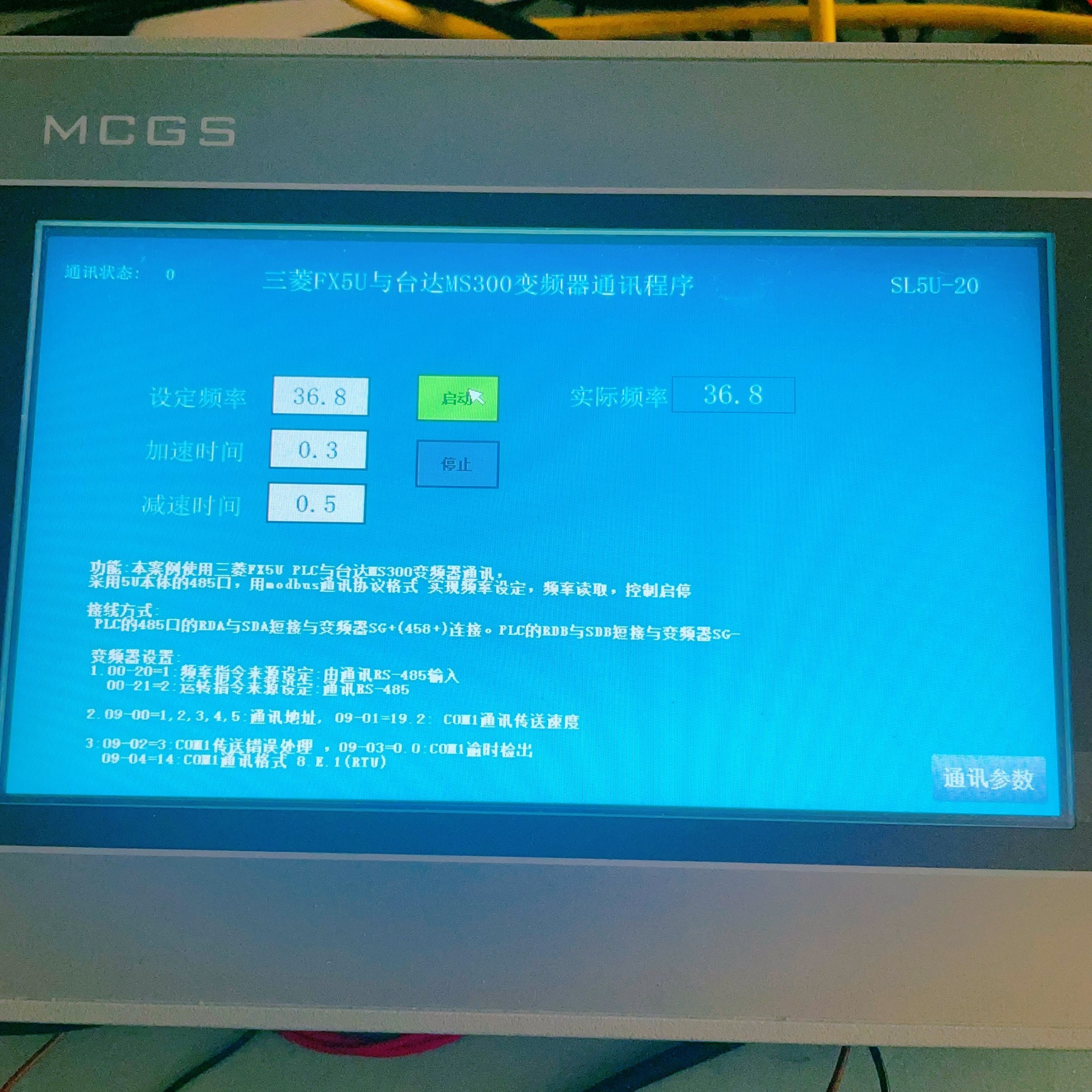

昆仑通态屏用Modbus TCP协议连接PLC，注意寄存器偏移量。比如：

• 启停控制绑定M100（0停止/1运行）
• 频率设定用D200（浮点数格式）
• 实际频率显示D100（浮点数读取）

-- 触摸屏按钮脚本示例
if GetData("M100") == 0 then
    SetData(1, "M100") -- 启动
else
    SetData(0, "M100") -- 停止
end

调试踩过的坑：

1. 波特率不一致导致乱码（务必所有设备统一）
2. 浮点数高低字节顺序反了（用SMOV指令调整）
3. 急停信号没做互锁（安全回路必须独立于通讯）

程序里加了详细的注释，把每个站的操作分开处理。比如D300开始是2号机参数区，D500是3号机，这样维护时一目了然。实测通讯周期控制在200ms内，完全满足产线需求。

最后附上接线图二维码，手机扫码就能看高清大图。源码已打包，需要的老铁评论区留言。
