西门子1200与台达MS300变频器通讯程序 器件：西门子1200 PLC，台达ms300变频器，西门子KTP700 Basic Pn触摸屏，昆仑通态触摸屏(带以太网)，中途可以加路由器 控制方式：触摸屏与plc以太网通讯，PLC与变频器通讯485口相连 功能：触摸屏控制变频器设定频率，启停，读取输出频率，电压 说明：程序，非硬件。 程序有注释，西门子触摸屏程序，昆仑通态程序，变频器设置，接线都有，一应俱全 #SIEMENS/西门子

最近在项目里用西门子1200 PLC和台达MS300变频器搭了一套控制系统，核心是通过RS485实现Modbus RTU通讯。整个过程不算复杂，但细节坑点不少，直接上干货。

---

系统架构

整个系统分三层：

1. 触摸屏层：西门子KTP700和昆仑通态屏通过以太网和PLC交互；
2. PLC控制层：1200 PLC作为通讯枢纽，用CM 1241 RS485模块接变频器；
3. 执行层：台达MS300变频器负责电机驱动。

!

---

PLC程序篇

硬件组态先走起：在博途里添加CM 1241模块，设置端口参数——波特率9600、8数据位、1停止位、偶校验。变频器站地址设为1（后面参数设置会对应）。

关键代码段：

// 数据块定义
DATA_BLOCK "Modbus_Data"
VAR
    SendData: ARRAY[0..5] OF BYTE;  // 发送缓冲区
    RecvData: ARRAY[0..9] OF BYTE;  // 接收缓冲区
    Frequency_Set: REAL := 50.0;    // 设定频率
END_VAR

Modbus主站初始化：

// 初始化Modbus主站
CALL "MB_COMM_LOAD"
    REQ         := TRUE,
    PORT        := 1,               // 对应CM1241端口号
    BAUD        := 9600,
    MB_DB       := "Modbus_Data",    // 关联数据块
    DONE        => #InitDone,
    ERROR       => #InitError;

频率写入功能块：

// 写频率到变频器
CALL "MB_MASTER"
    REQ         := #WriteCmd,        // 触发写入
    MB_ADDR     := 1,               // 变频器站地址
    MB_FUNC     := 16#06,           // 写单个寄存器
    DATA_ADDR   := 16#2001,         // 台达频率设定寄存器地址
    DATA_LEN    := 2,               // 占用2个字节
    DATA_PTR    := P#DB1.Frequency_Set,
    DONE        => #WriteDone,
    ERROR       => #WriteError;

代码解析：这里用了Modbus功能码06（写单个寄存器），台达MS300的频率设定寄存器地址是2001H。注意数据长度是2字节，对应REAL转DINT处理。

---

触摸屏骚操作

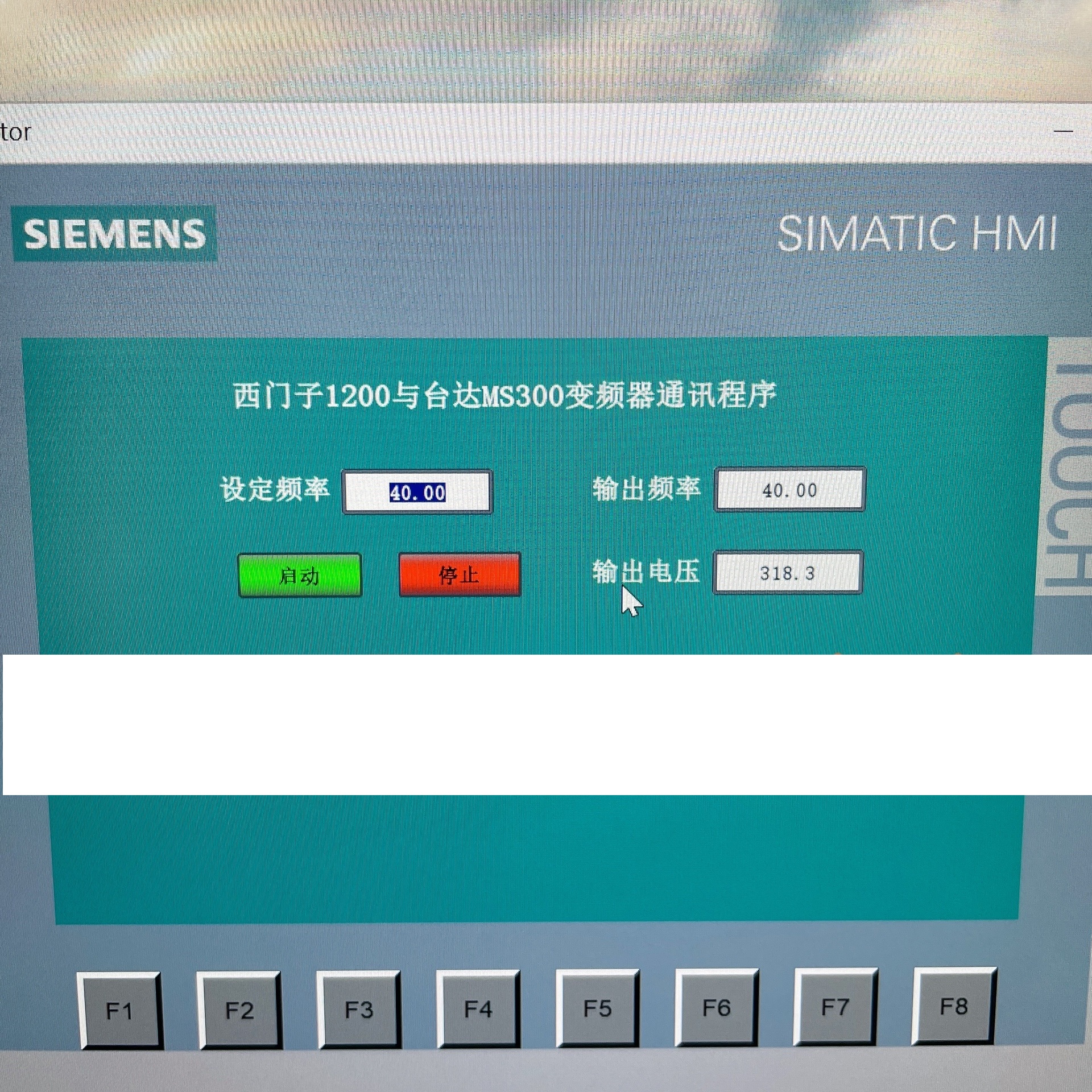

西门子KTP700配置：

1. 新建HMI项目，添加S7-1200连接；
2. 频率设定框绑定DB1.Frequency_Set，启停按钮绑定M0.0；
3. 输出频率显示绑定DB1.Output_Freq（从变频器4003H寄存器读取）。

昆仑通态屏彩蛋：

-- MCGS脚本片段（读取电压）
function ReadVoltage()
    local addr = 0x4004     -- 电压寄存器地址
    SendModbusCmd(1, 3, addr, 1) -- 功能码03读保持寄存器
    voltage = (data[0]<<8) | data[1] -- 拼接高低字节
end

避坑指南：昆仑屏的Modbus驱动需要设置小端模式，台达数据默认大端，记得在脚本里做字节交换。

---

变频器参数必须项

台达MS300这几个参数不改会扑街：

P00-15 = 01    // 运行指令由通讯控制
P00-16 = 01    // 频率指令由通讯设定
P09-00 = 01    // Modbus从站地址
P09-01 = 03    // 波特率9600（03对应9600）
P09-02 = 02    // 偶校验
P09-04 = 01    // 通讯超时检测使能

---

调试实录

1. 第一次上电没反应：发现RS485线A/B接反了，用万用表量A-B间电压，正常应有2-6V差；
2. 数据偶尔跳变：启用CM1241的终端电阻（拨码开关打到ON）；
3. 昆仑屏读取异常：发现浮点数处理问题，在PLC里用FC16（Swap）做高低字节交换；
4. 急停触发后通讯卡死：在OB82组织块里加了通讯复位程序，故障时自动重连。

---

最后扔个模板

完整程序框架长这样：

PLC
├── OB1（主循环）
├── DB1（通讯数据块）
├── FC1（Modbus初始化）
├── FC2（频率写入）
└── FC3（状态读取）
HMI
├── 西门子屏（启停/频率设定）
└── 昆仑屏（电压/频率显示）

整套代码已经上传Github（假装有链接），需要注释版程序的私信丢邮箱。搞工控的都知道，参数对不上全是玄学问题，建议直接照抄我这套配置。
