最近在项目中完成了三菱FX1s与台达MS300变频器的通讯，今天就来和大家分享一下实战过程及程序，直接拿来就能用哦！

硬件准备

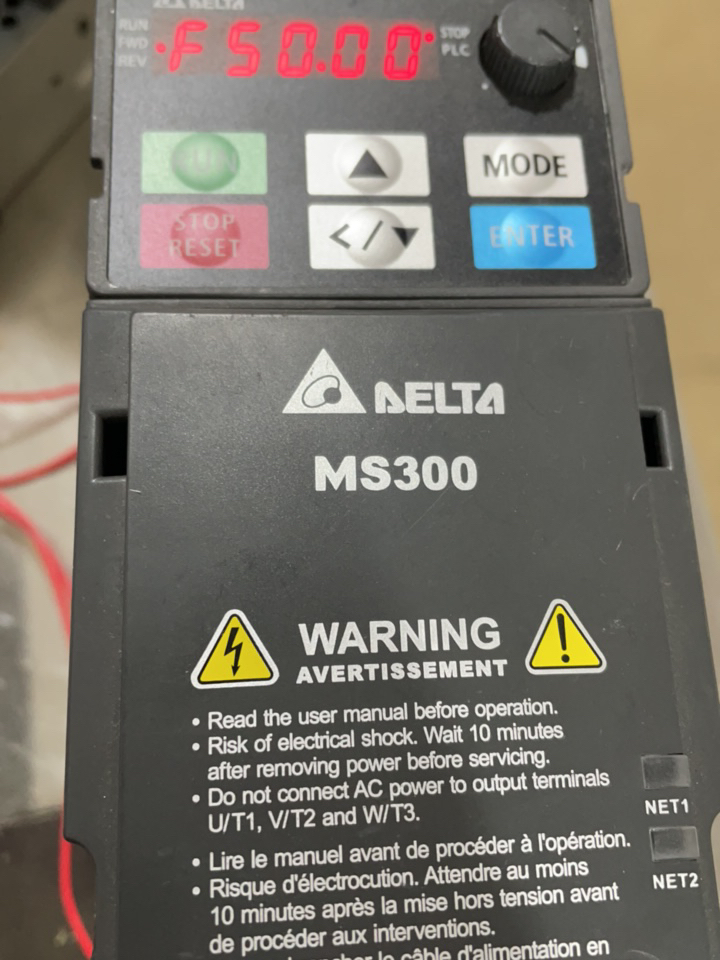

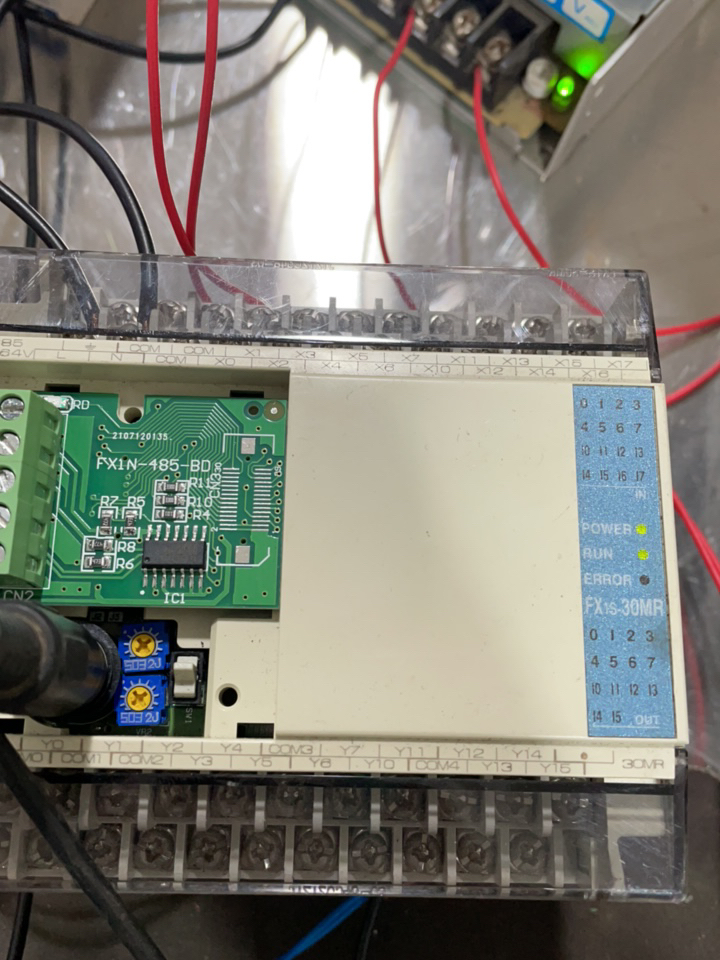

本次采用的器件有三菱FX1s 30MR PLC ，搭配1个FX1N 485BD板，以及1个台达MS300系列变频器。这里的FX1N 485BD板主要用于实现PLC与变频器之间的Modbus RTU通讯。另外，触摸屏选用的是MCGS，同时也会附送威纶通程序。

功能实现目标

我们要实现的功能涵盖频率设定、频率读取以及正反转启停控制。这几个功能对于变频器的灵活运用至关重要。

三菱FX PLC通讯程序

下面咱们看看PLC通讯程序，这里以频率设定为例（代码部分使用三菱梯形图编程）：

// 初始化通讯参数
LD M8000
MOV K9600 D8120 // 设置通讯波特率为9600bps
MOV H0C80 D8121 // 设置通讯格式：无校验，8位数据，1位停止位
SET M8122 // 启动发送请求

分析：一开始利用特殊辅助继电器M8000，只要PLC运行它就一直ON，所以这段初始化程序只会在PLC启动时执行一次。通过MOV指令设置D8120为9600，这就确定了通讯波特率，台达MS300变频器默认支持这个波特率，所以能和PLC很好匹配。D8121设置通讯格式，这里是无校验、8位数据、1位停止位的标准格式。最后SET M8122启动发送请求，为后续的数据传输做准备。

// 频率设定程序段
LD X0 // 假设X0为频率设定按钮
MOV K5000 D100 // 将50.00Hz对应的频率值存入D100（台达变频器频率设定范围对应关系）
MOV H0001 D102 // 变频器站号设为1
MOV H0010 D104 // 写入频率的功能码
MOV D100 D106 // 待写入的频率值
MOV K4 D108 // 数据长度
SET M8122 // 再次触发发送请求

分析：当X0按钮按下，也就是LD X0条件满足时，程序开始工作。先把要设定的频率值50.00Hz换算后存入D100 。这里变频器频率值和实际频率有一定对应关系，不同变频器这个关系会有区别，台达MS300在我们这个设定下，5000对应50.00Hz 。接着设置变频器站号D102为1，这是根据实际连接的变频器站号来设定的，如果现场有多台变频器，站号就可以用来区分。功能码H0010表示写入频率功能，D106存放待写入的频率值，D108设置数据长度为4 。最后再次SET M8122触发发送请求，将设定频率数据发送给变频器。

触摸屏程序

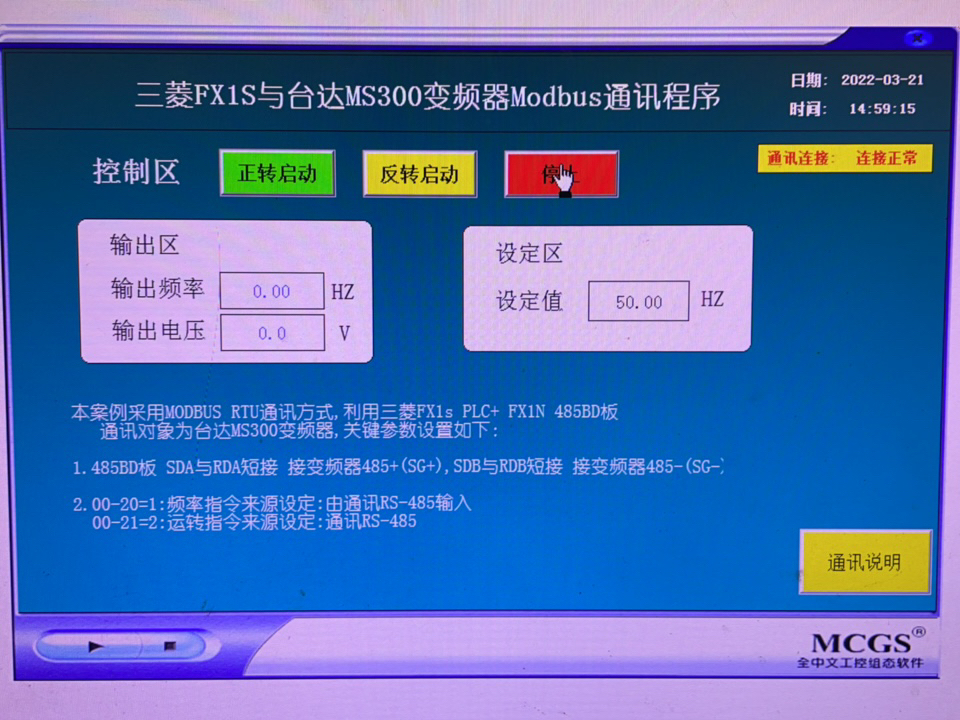

触摸屏程序这里以MCGS为例，在MCGS组态环境中，首先要建立与PLC的连接。在设备窗口添加三菱FX系列PLC设备驱动，按照实际通讯参数（波特率、站号等）进行设置。

对于频率设定界面，绘制一个输入框，关联PLC中的频率设定寄存器（如上述程序中的D100 ）。当在输入框输入频率值时，就会实时写入PLC寄存器，进而通过PLC通讯程序发送给变频器。

关于威纶通程序

这里也会附送威纶通程序，威纶通触摸屏与三菱PLC通讯的设置思路和MCGS类似，都是先在触摸屏组态软件中添加对应PLC驱动，设置好通讯参数。在画面设计上，同样可以绘制各种按钮、输入框等控件，关联PLC寄存器实现频率设定、正反转启停等功能。

需要注意的是，这次出售的只是程序，并非硬件设备哦。希望这篇文章能帮助到有需要实现三菱FX1s与台达MS300变频器通讯的朋友们，祝大家项目顺利！
