DSP数字电源方案 Buck-Boost双向变换器 数字控制方式:C2000系列 主控TMS32F28069 300W，8A，输入10-75V，输出5-75V 双向升降压功率转换器buck-boost结构 提供主板PCB，原理图(AD格式)，源代码，无控制板资料。

"搞电源开发的兄弟们，看到Buck-Boost双向变换器是不是又爱又恨？今天咱们来拆解一套基于C2000的DSP数字电源方案，这个支持10-75V超宽电压范围还能双向跑的家伙有点意思。核心板用的是TI家的TMS320F28069，这颗芯片的CLA协处理器搞实时控制真是天生神力。

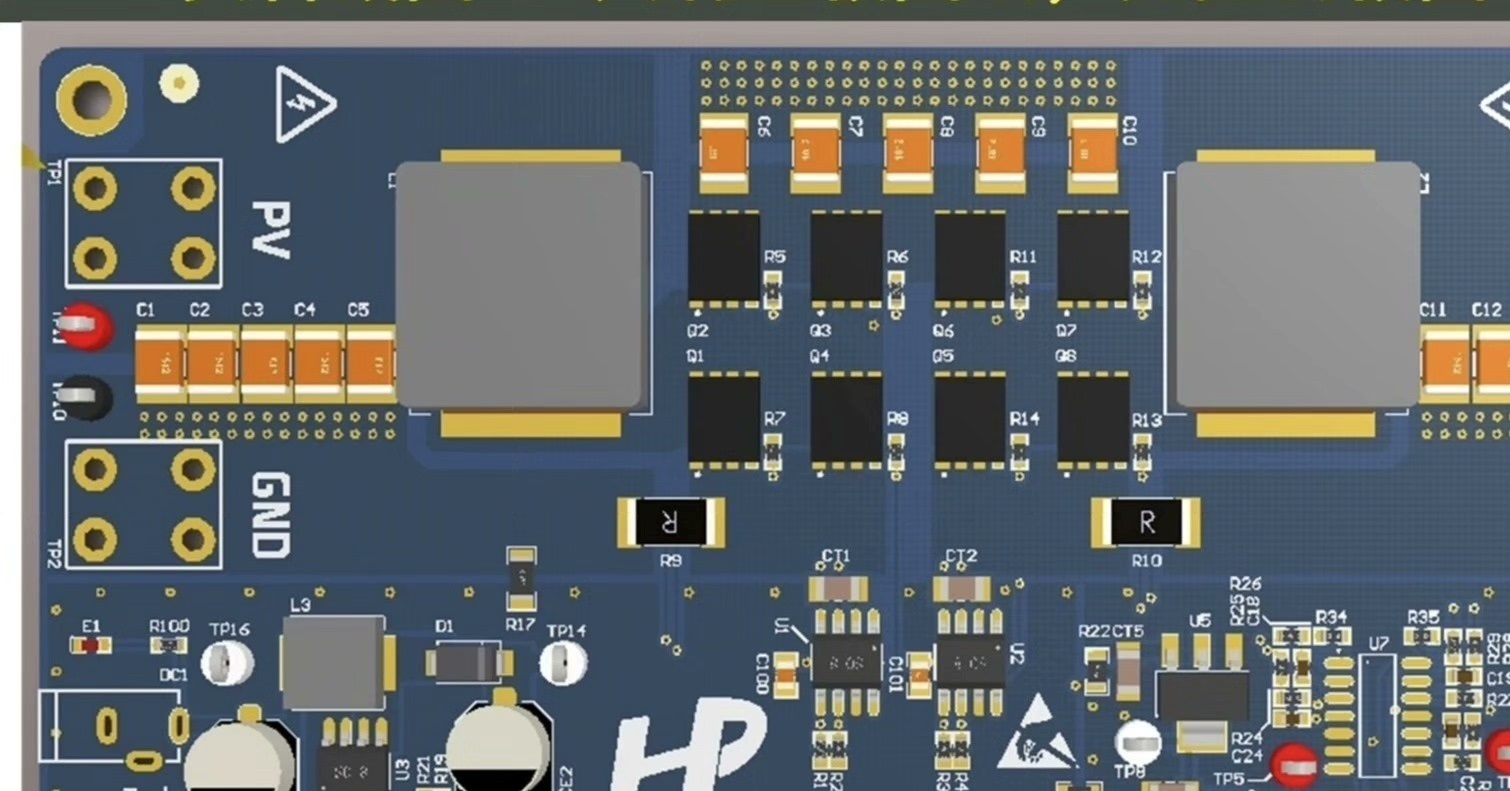

先看硬件架构，功率拓扑用的是四开关Buck-Boost结构，配合电流互感器和电压分压网络做双重采样。这里有个骚操作：用同一个电感实现能量双向流动，硬件上省掉了一组开关器件。PCB布局上要注意功率回路和信号回路分地处理，特别是当输出75V时，MOSFET驱动信号的隔离得下点功夫。

重点看软件部分，主控的PWM模块配置是关键。初始化时得把死区时间调得恰到好处，这里直接上干货：

EPwm1Regs.DBRED = dead_time;  //上升沿死区
EPwm1Regs.DBFED = dead_time;  //下降沿死区
EPwm1Regs.CMPA.half.CMPA = duty_cycle * EPWM_PERIOD; //占空比计算

这个配置直接影响着上下管的切换时序，调试时建议先用示波器抓互补PWM波形，确保没有直通风险。ADC采样部分用了窗口触发模式，配合DMA搬运数据，实测采样延迟控制在500ns以内。

DSP数字电源方案 Buck-Boost双向变换器 数字控制方式:C2000系列 主控TMS32F28069 300W，8A，输入10-75V，输出5-75V 双向升降压功率转换器buck-boost结构 提供主板PCB，原理图(AD格式)，源代码，无控制板资料。

电压环和电流环的双闭环控制是核心算法，代码里用CLA实现了并行PID运算。看这段增量式PID实现：

__attribute__((ramfunc))
void CLA_PID_Update(PID_Obj *v)
{
    v->Err = v->Ref - v->Fdb;
    v->Integral += v->Ki * v->Err;
    v->Output = v->Kp * v->Err + v->Integral - v->Kd * (v->Fdb - v->LastFdb);
    v->LastFdb = v->Fdb;
}

注意这里的ramfunc修饰符，确保PID算法跑在CLA的本地内存里。调试时遇到过积分饱和问题，后来加了抗饱和处理才稳住输出电压。

保护机制必须重点说说，过流保护用了两级触发：硬件比较器直接封锁PWM输出，软件再补一个看门狗定时器。这段故障处理代码救过我的板子：

interrupt void EPWM1_ISR(void)
{
    if(EPwm1Regs.TZFLG.bit.OST == 1) //过流标志
    {
        EPwm1Regs.TZCLR.bit.OST = 1;
        SystemSafeState(); //进入安全状态
    }
    EPwm1Regs.ETCLR.bit.INT = 1;
}

实测从过流触发到完全关断耗时2.5μs，这个响应速度在短路测试时表现优秀。最后提个醒，源码里的补偿网络参数需要根据实际电感参数调整，别直接烧录默认值，不然环路震荡起来堪比蹦迪现场。

这套方案的开发资料还算良心，AD格式的原理图可以直接导出BOM，但控制板得自己魔改。建议先用TI的digitalpower SDK打个底，再移植他们的代码框架。调通之后实测效率曲线，在30V转24V工况下能跑到94%的效率，轻载时切到PFM模式还能再抠点功耗。"
