TMS320F28335光伏并网逆变器生产资料(另有离网状态 )，包含(原理图/PCB/源代码，说明文挡)，无实物。

在碳中和目标的推动下，光伏逆变器作为新能源发电系统的核心设备，受到了越来越多的关注。今天，我将分享一个基于TMS320F28335 DSP芯片的光伏并网逆变器设计方案，从硬件到软件，从并网到离网，带大家全面了解这个系统的实现细节。

一、总体设计思路

这个光伏逆变器系统主要由以下几个部分组成：

1. 光伏电池板
2. DC-DC Boost升压电路
3. 全桥逆变电路
4. 并网滤波电路
5. DSP控制电路

系统可以实现以下功能：

• 最大功率点跟踪（MPPT）
• 并网运行
• 离网运行
• 故障保护

二、主控制芯片选型

我们选择TI公司的TMS320F28335作为主控制器，主要原因如下：

• 32位定点DSP，处理速度快
• 内置12位ADC，采样精度高
• 多种PWM输出模式，适合逆变器控制
• 丰富的外设接口

三、功率部分设计

1. IGBT选型

我们选用IR2110作为IGBT驱动芯片，配合NPT型IGBT模块使用。IR2110具有以下特点：

• 高速光耦隔离
• 内置欠压保护
• 精确的死区控制

2. 功率电路设计

以下是功率部分的原理图：

+-------------------+
| Boost升压电路     |
| (DC-DC转换)       |
+-------------------+
         |
         v
+-------------------+
| 全桥逆变电路     |
| (IGBT模块)       |
+-------------------+
         |
         v
+-------------------+
| 并网滤波电路     |
+-------------------+

四、控制算法实现

1. MPPT算法

我们采用改进型扰动观察法实现MPPT，算法核心代码如下：

void MPPT_Control(void)
{
    if (P_new > P_old)
    {
        V_set += delta_V;
    }
    else
    {
        V_set -= delta_V;
    }
    P_old = P_new;
}

2. 并网控制算法

并网控制采用双闭环控制策略，外环为功率环，内环为电流环。以下是电流环控制代码：

void Grid_Control(void)
{
    current_error = current_ref - current_meas;
    current_output = PID(current_error);
    PWM_output = current_output;
}

五、硬件设计细节

1. 原理图设计

系统原理图分为以下几个部分：

• DSP控制电路
• 电源管理电路
• 信号调理电路
• 功率驱动电路

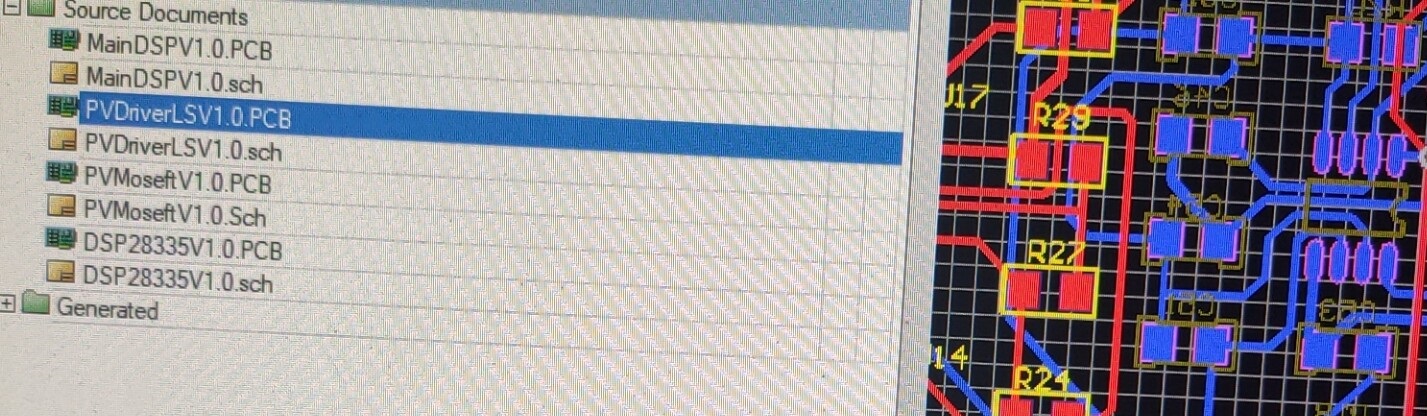

2. PCB设计

PCB设计需要注意以下几点：

• 高速信号线要尽量短
• 模拟地和数字地要分开
• 功率地要独立

六、软件设计实现

1. 主程序流程

void main(void)
{
    System_Init();
    while(1)
    {
        MPPT_Control();
        Grid_Control();
        Fault_Check();
    }
}

2. 异常处理

系统设计了完善的异常处理机制，包括：

• 过压保护
• 欠压保护
• 过流保护
• 温度保护

七、总结

通过本次设计，我们实现了一个功能完善的光伏并网逆变器系统。从硬件到软件，从理论到实践，每一个环节都经过了仔细的推敲和验证。希望这个设计能够为新能源领域的朋友们提供一些参考和启发。

TMS320F28335光伏并网逆变器生产资料(另有离网状态 )，包含(原理图/PCB/源代码，说明文挡)，无实物。

未来，我们还计划在以下方面进行改进：

• 提升系统的效率
• 优化控制算法
• 增加更多的保护功能

如果你对光伏逆变器设计感兴趣，欢迎随时交流讨论！
